Da immer wieder Fragen nach Fotos kommen – hier die komplette Bilderstory über den Bau des openAgers!

Aller Anfang – der Prototyp

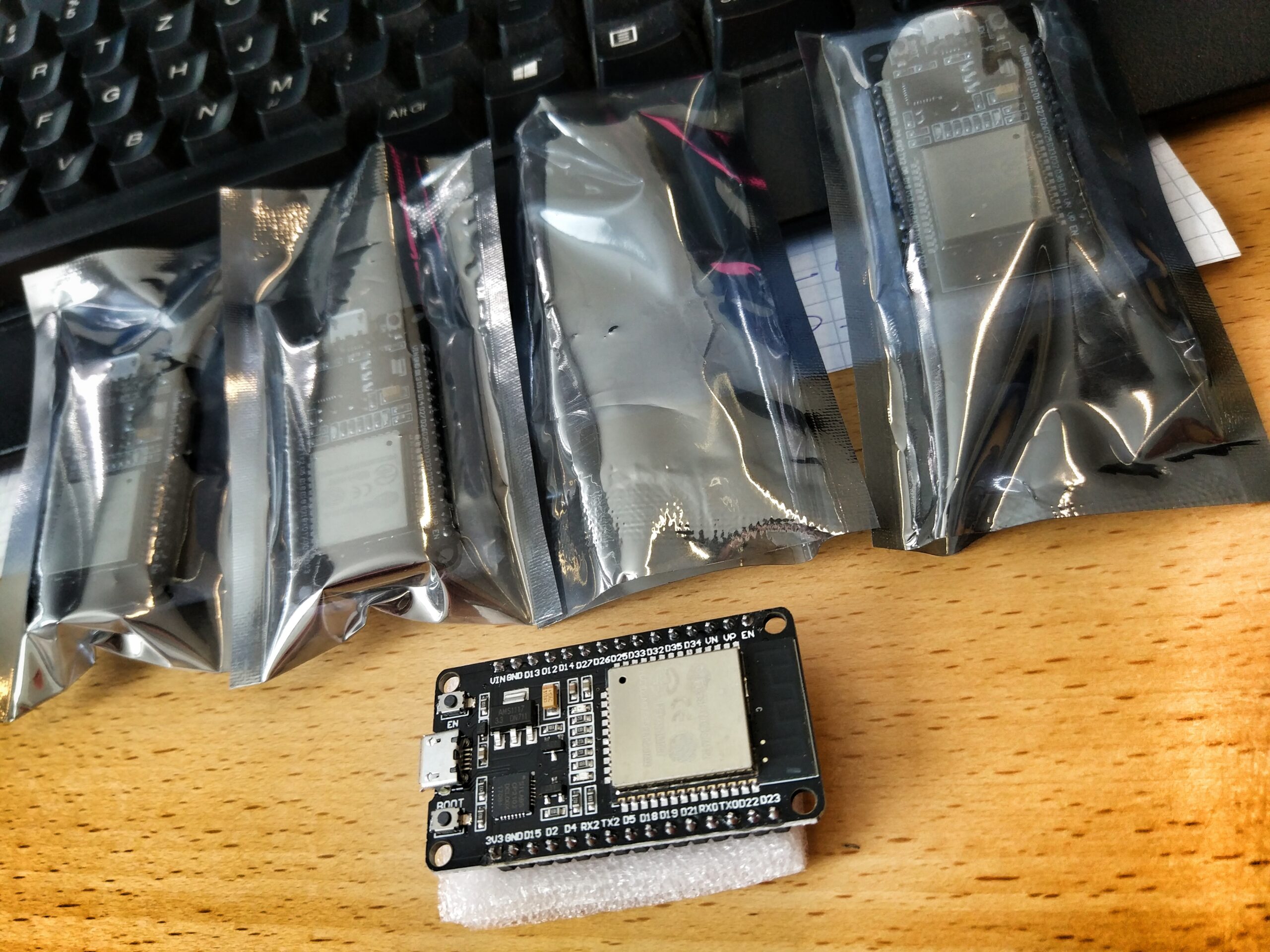

die ersten ESP kommen per Post

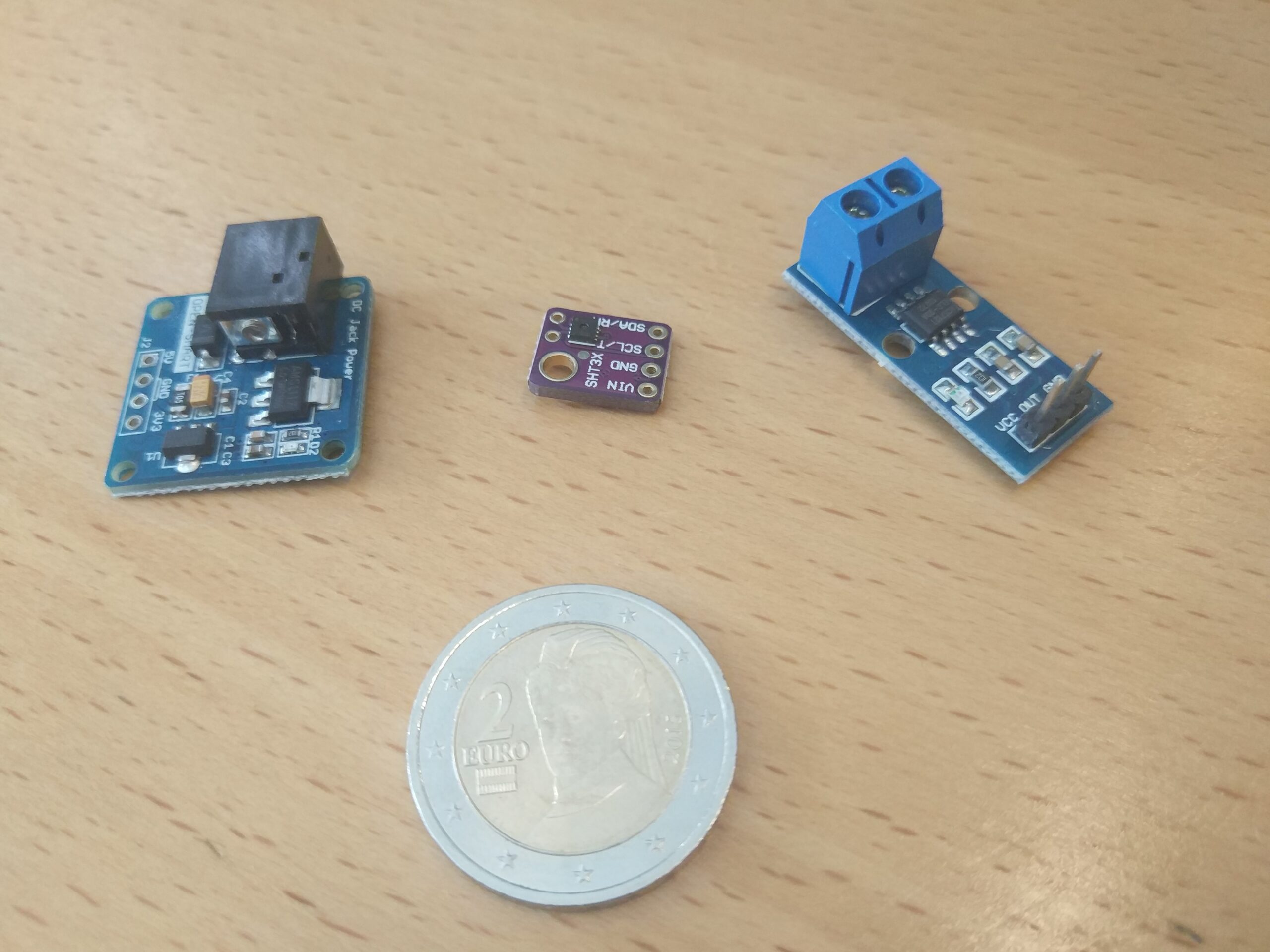

Sensoren… ziemlich klein

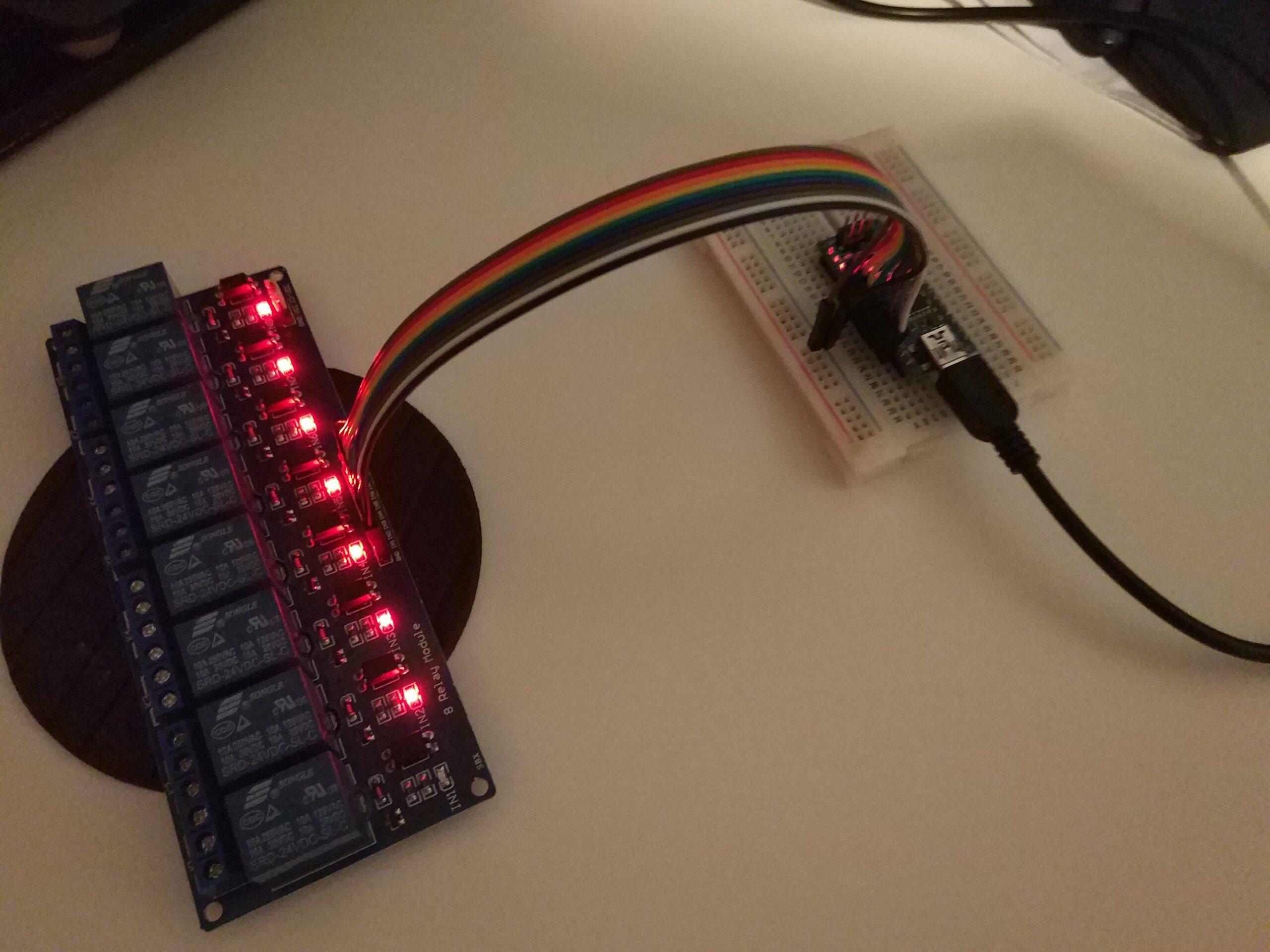

Relaisboard – Test…
…funktioniert!

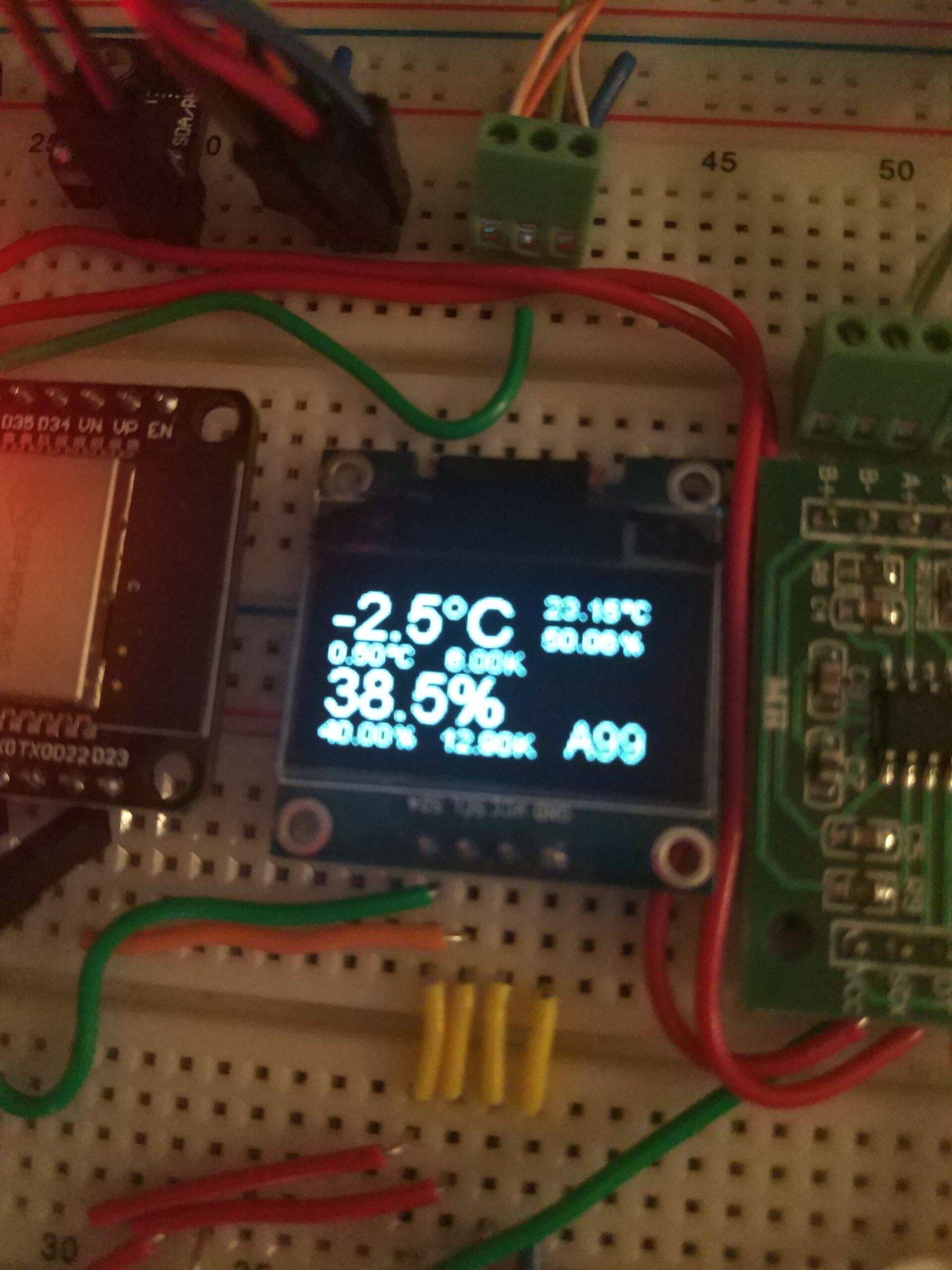

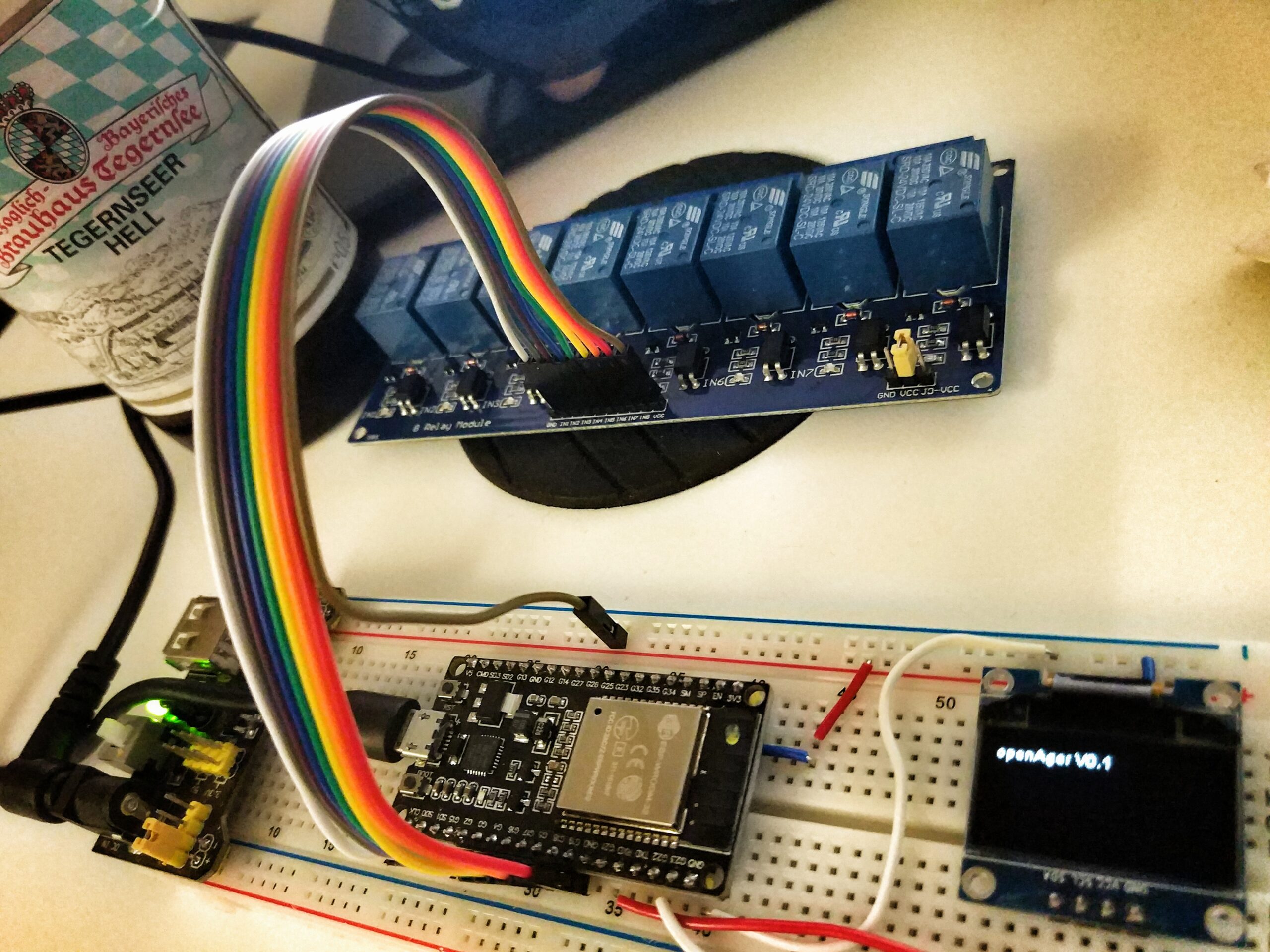

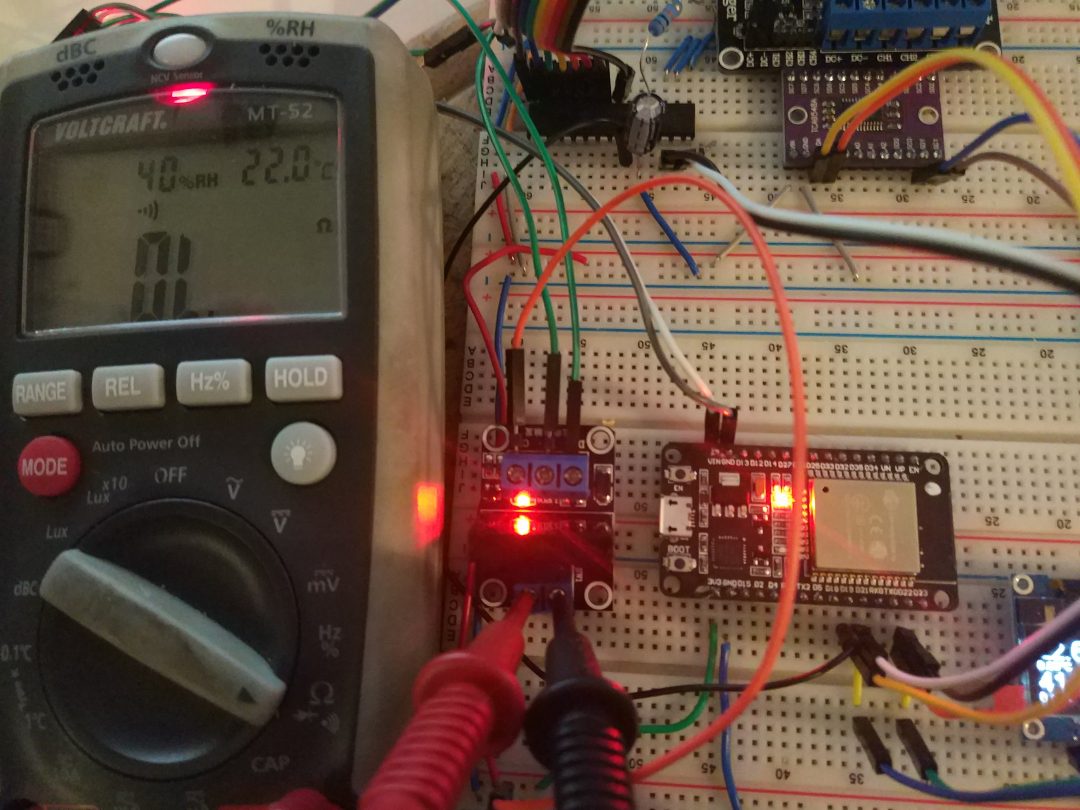

Display Test

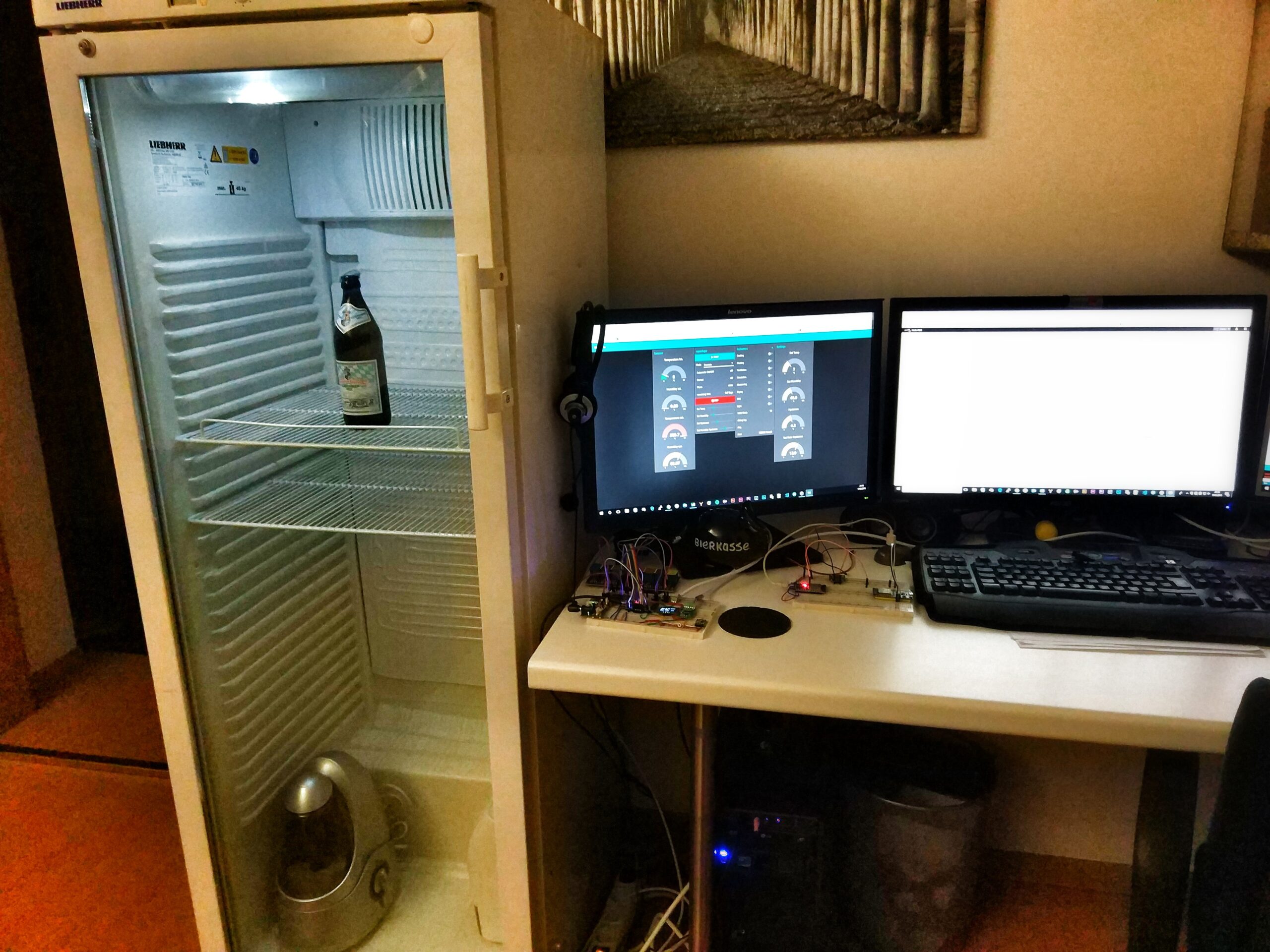

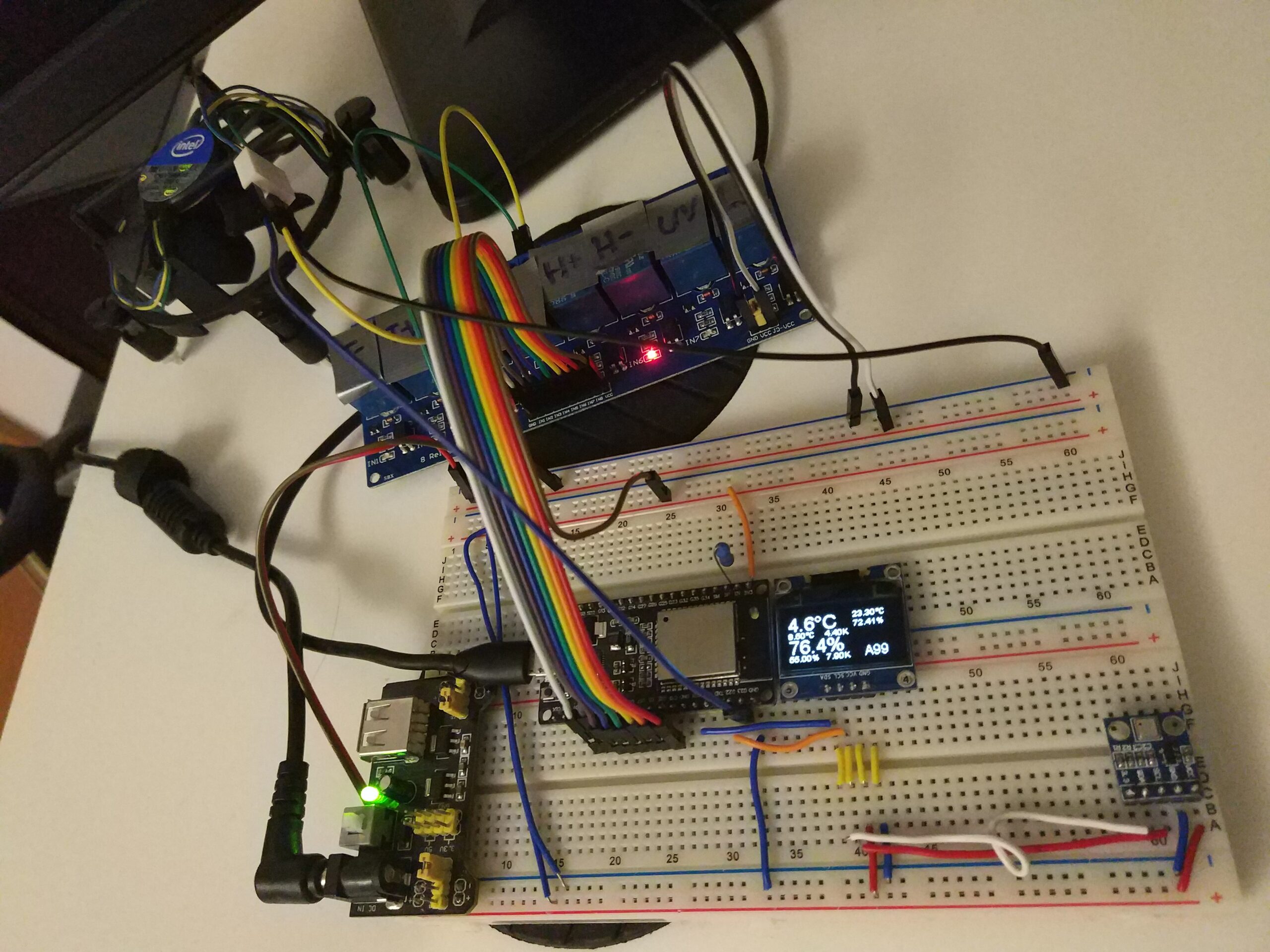

erster Aufbau
die Sache wird unübersichtlich

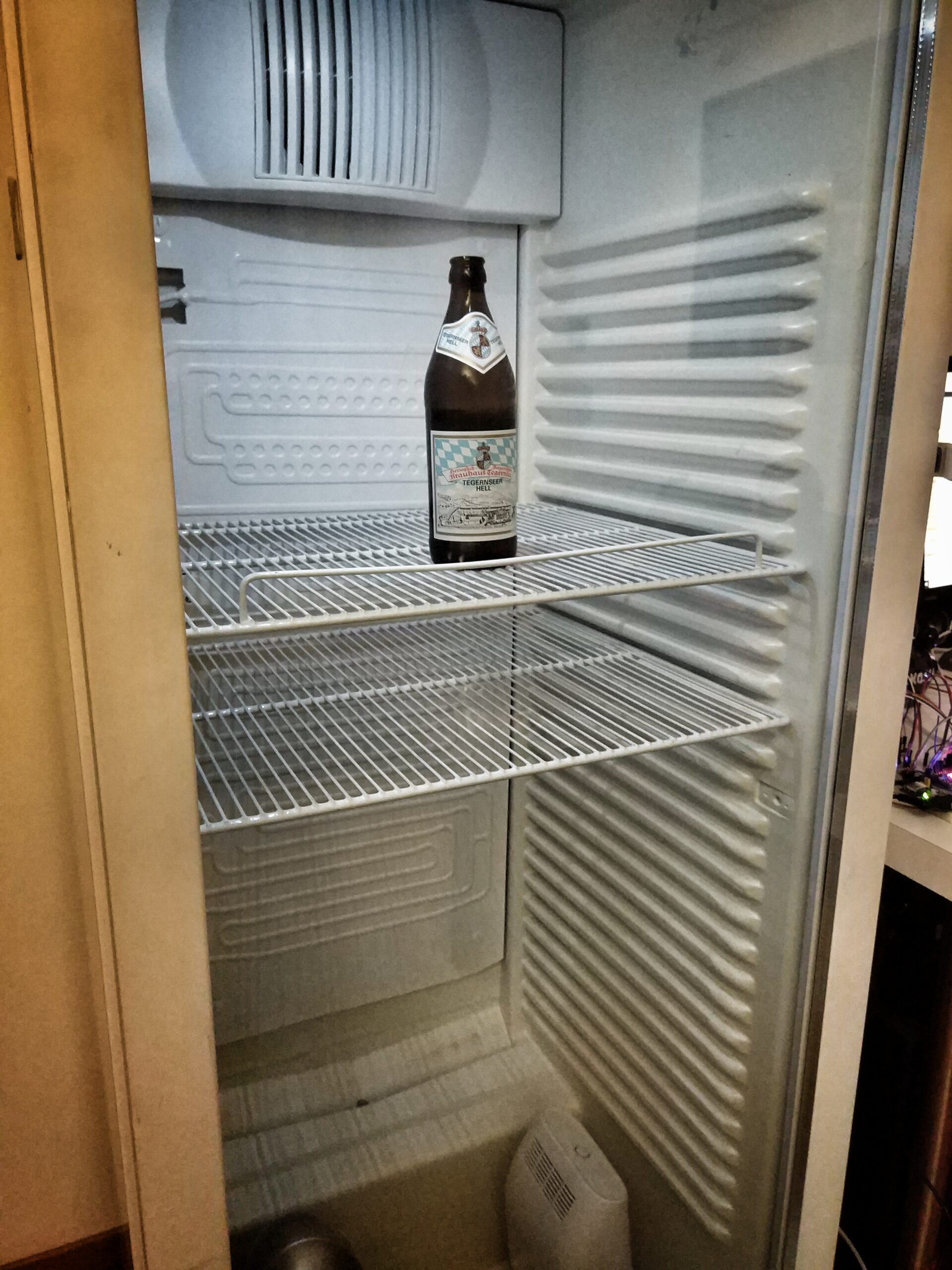

inzwischen ist der Schrank da
erste Befüllung

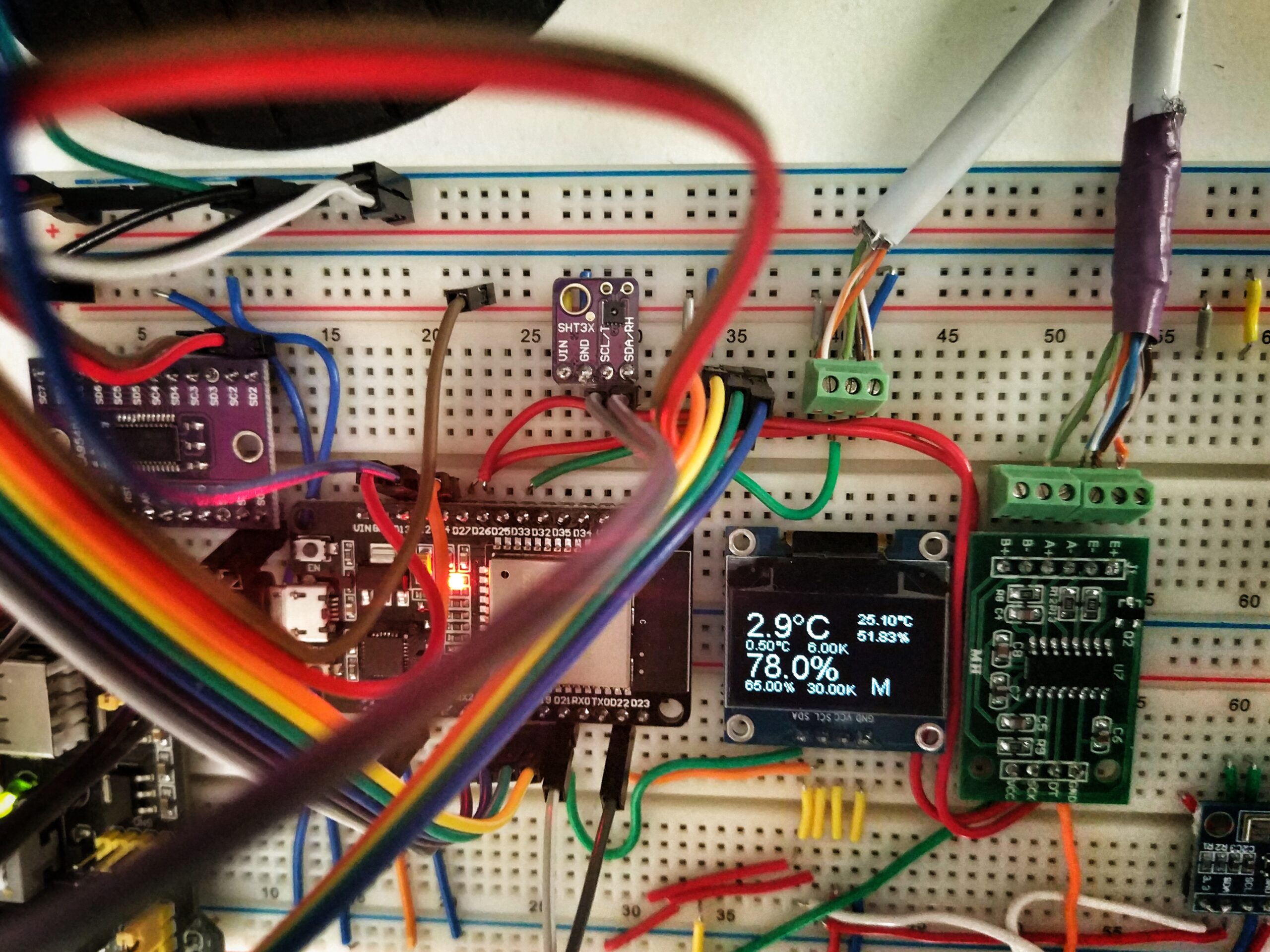

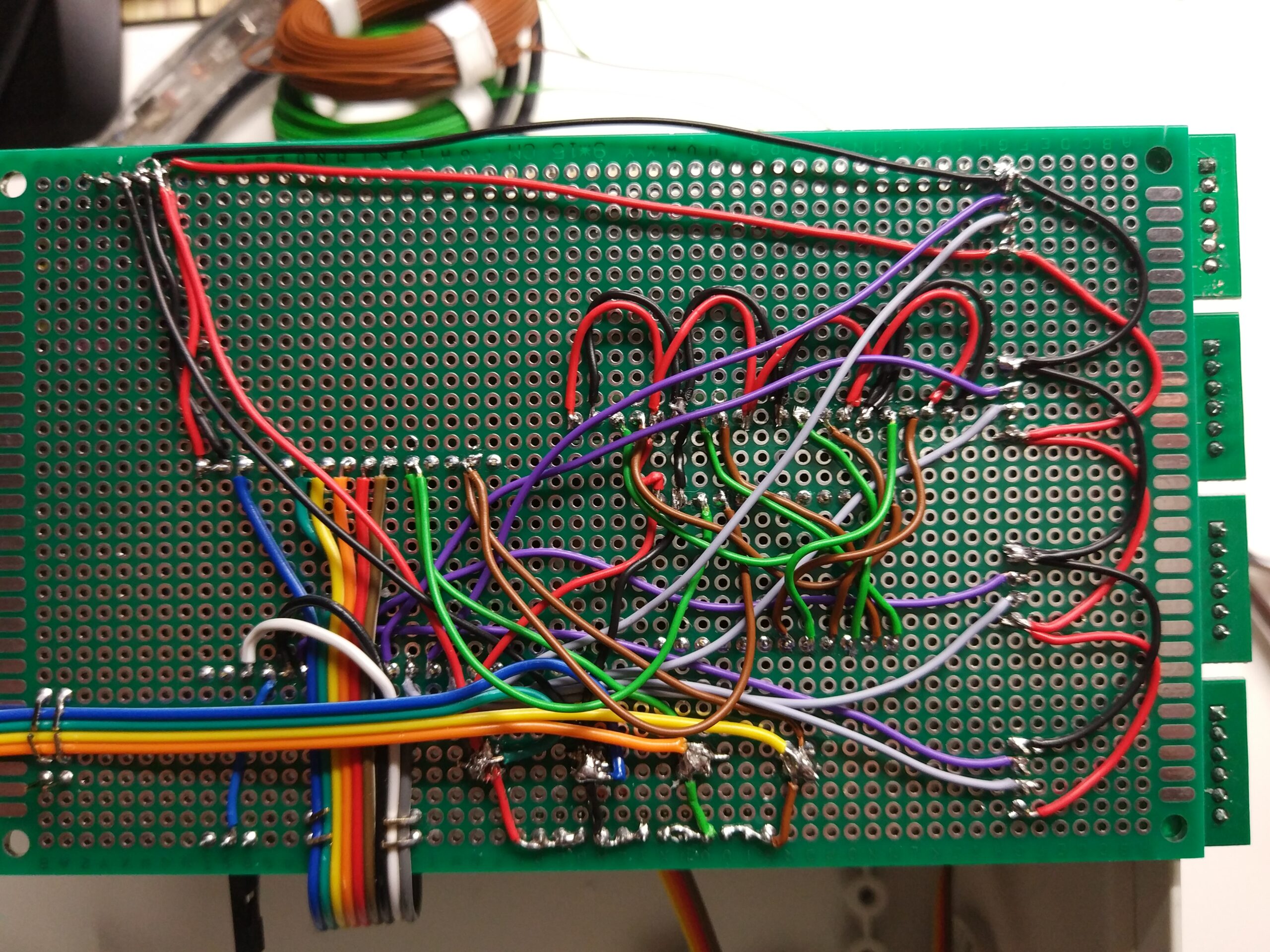

Migration vom Breadboard auf die Prototyping PCB

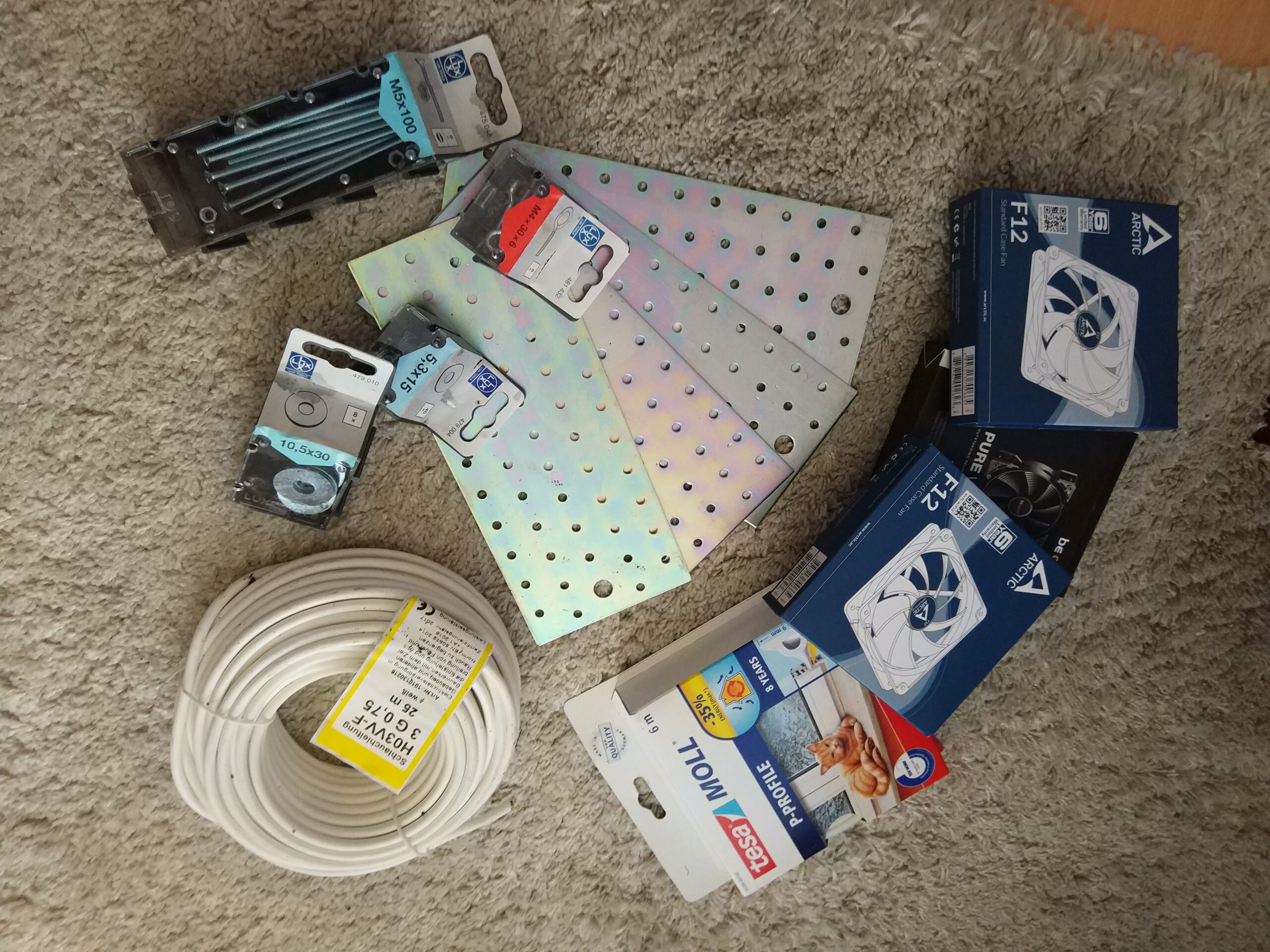

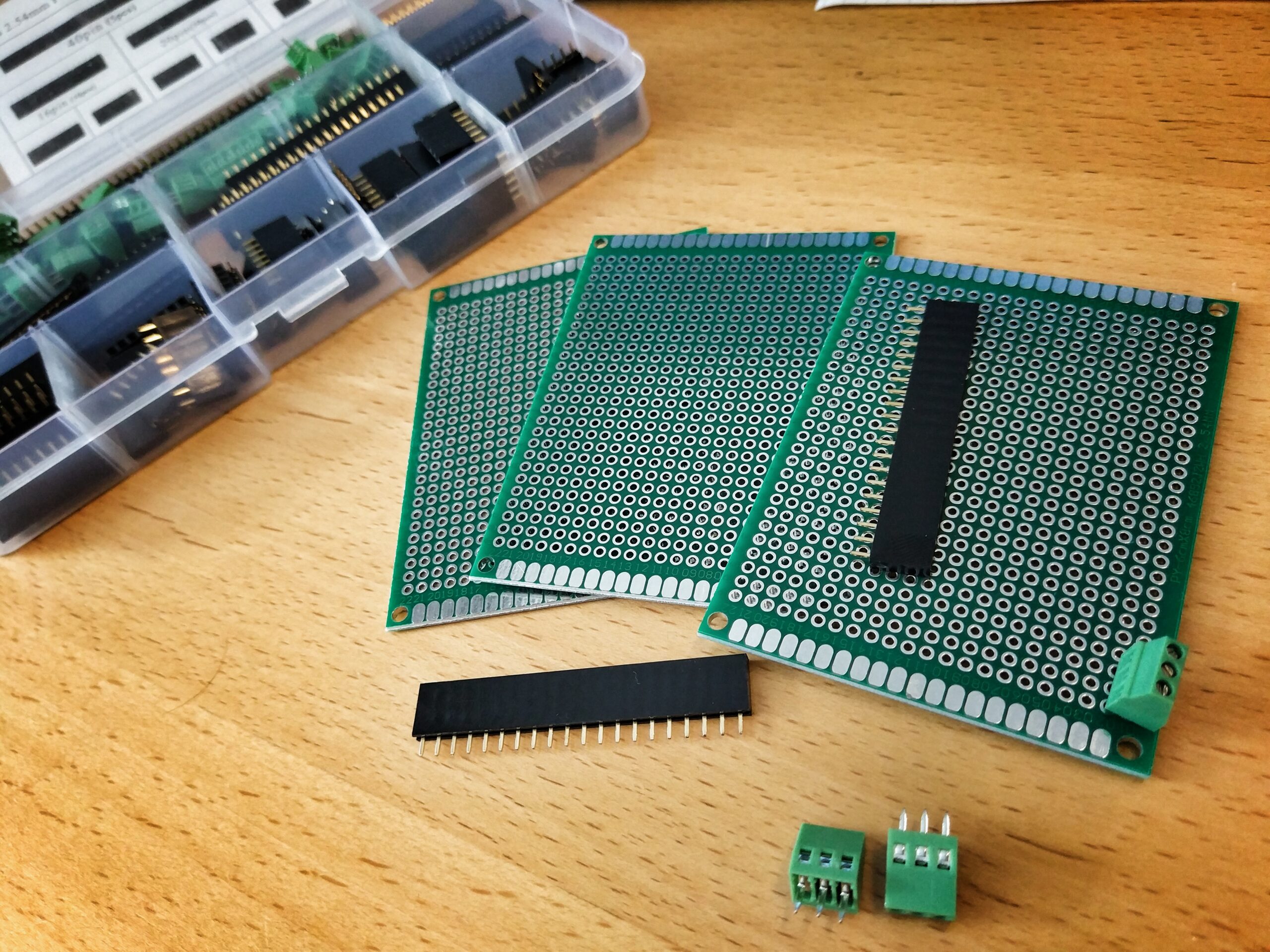

Shopping…

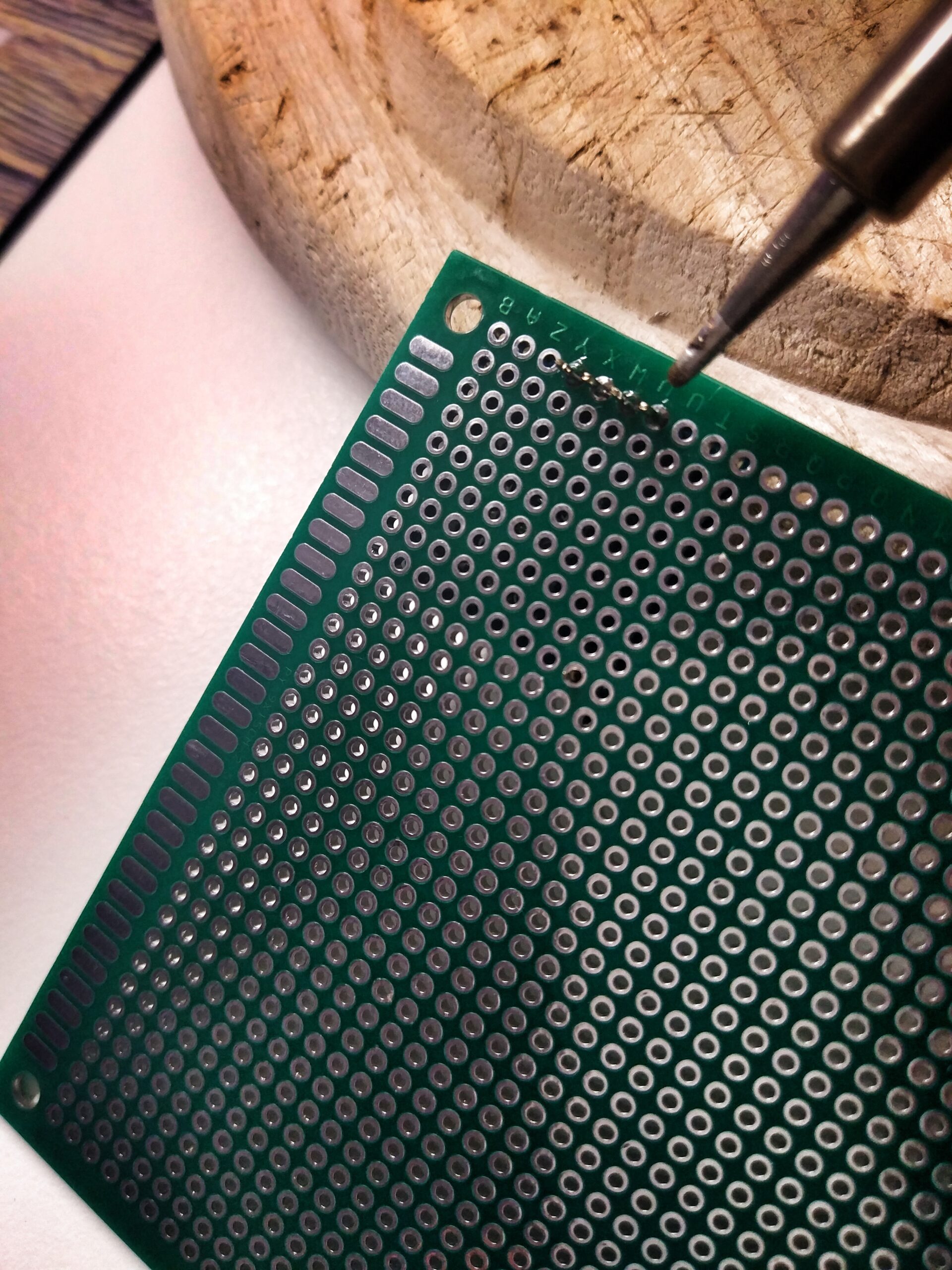

erste Lötpunkte

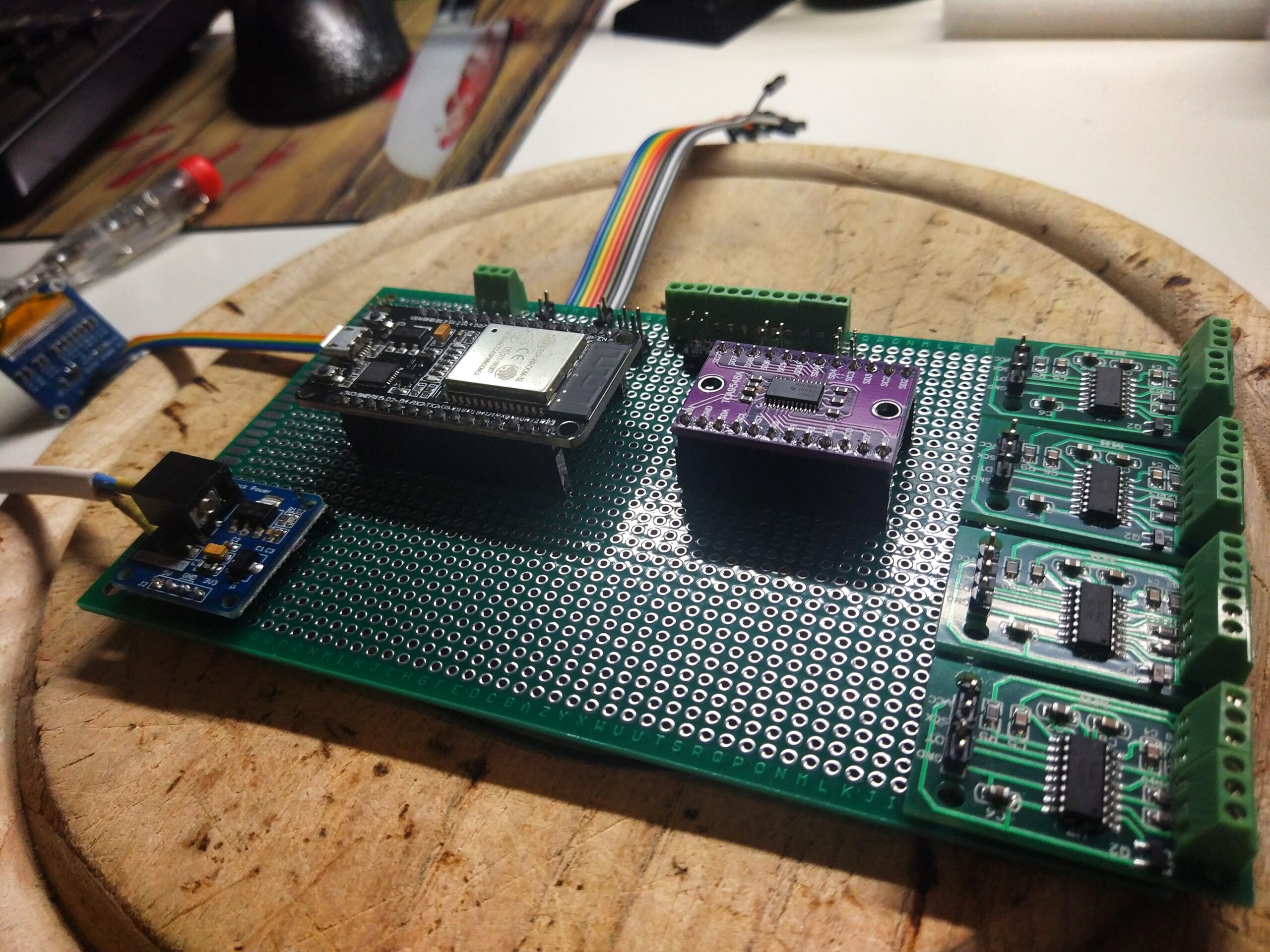

Platzierung der ersten Module
Testlauf mit Relais

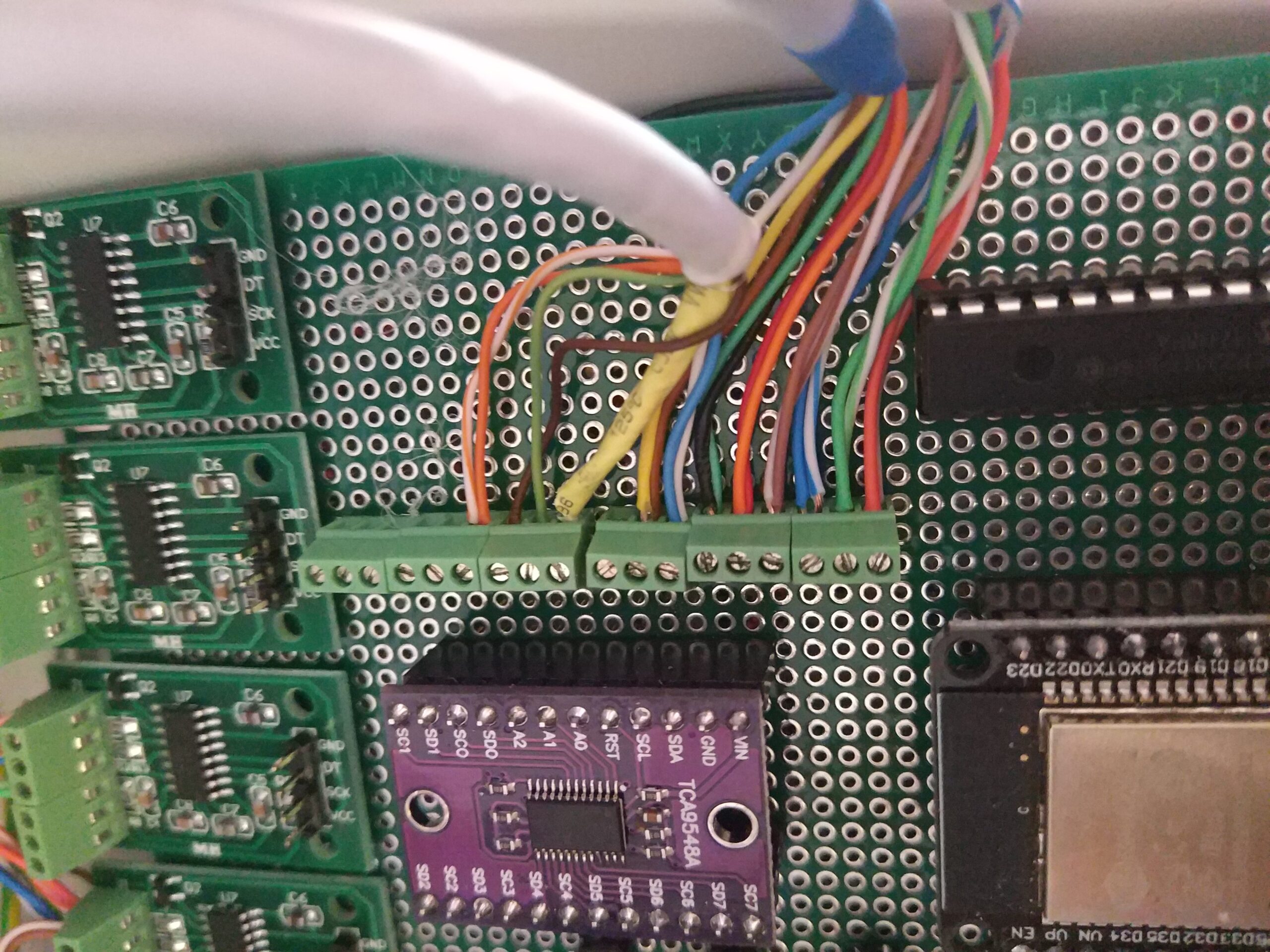

Multiplexer mit i2c Verkabelung

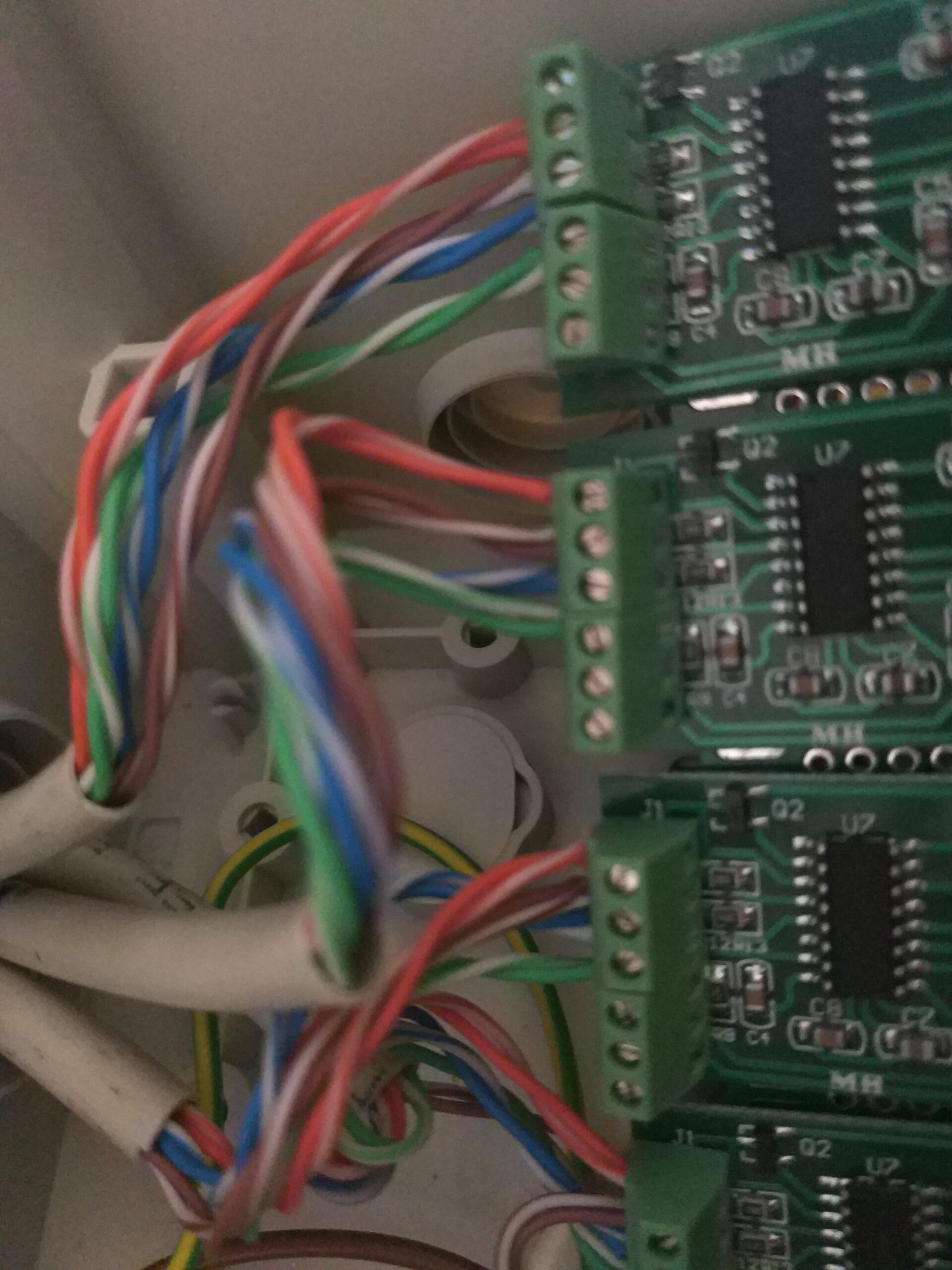

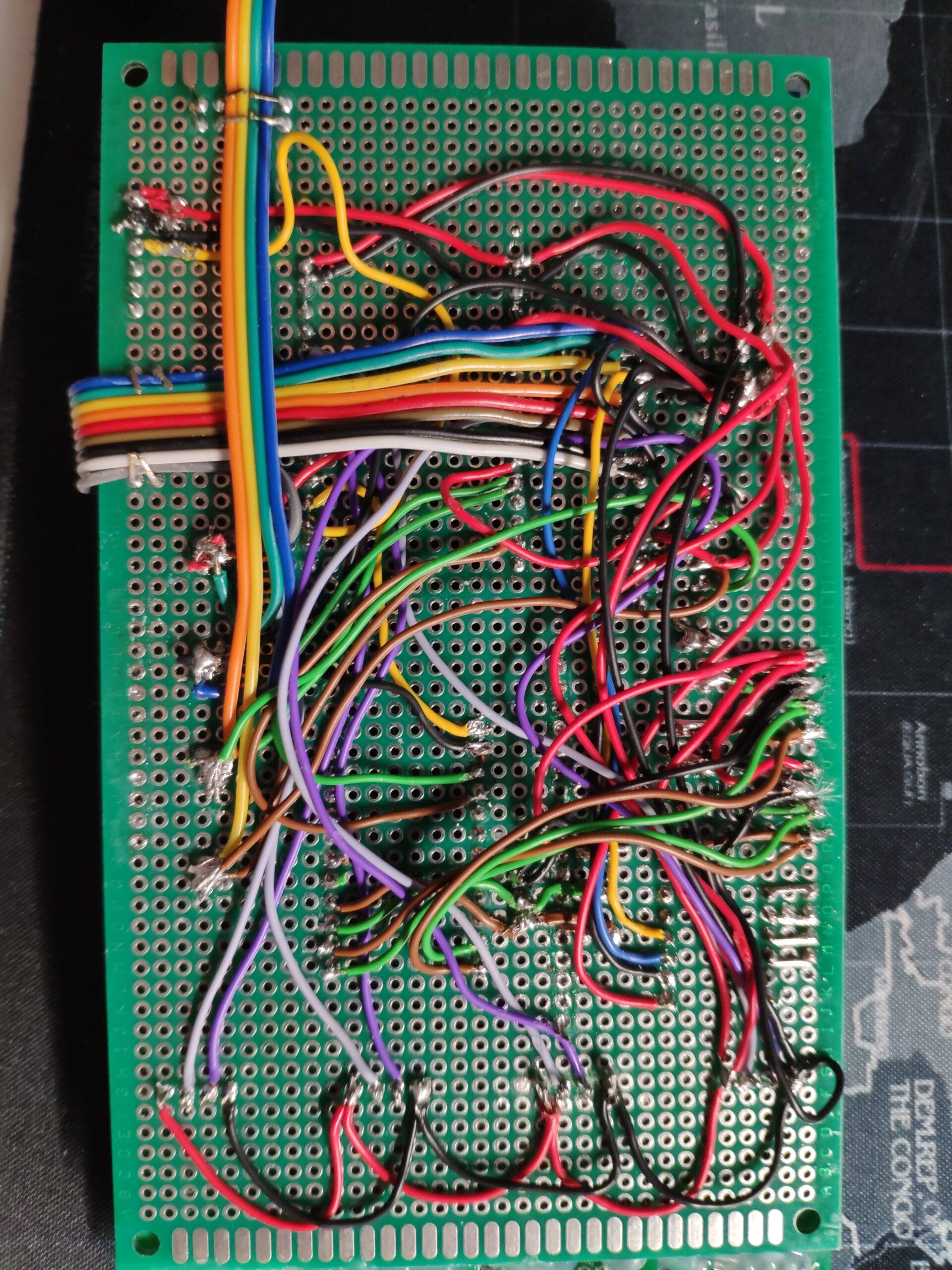

Verkabelung der Waagen
220V Seite
noch mehr Kabel
eine Box muss her

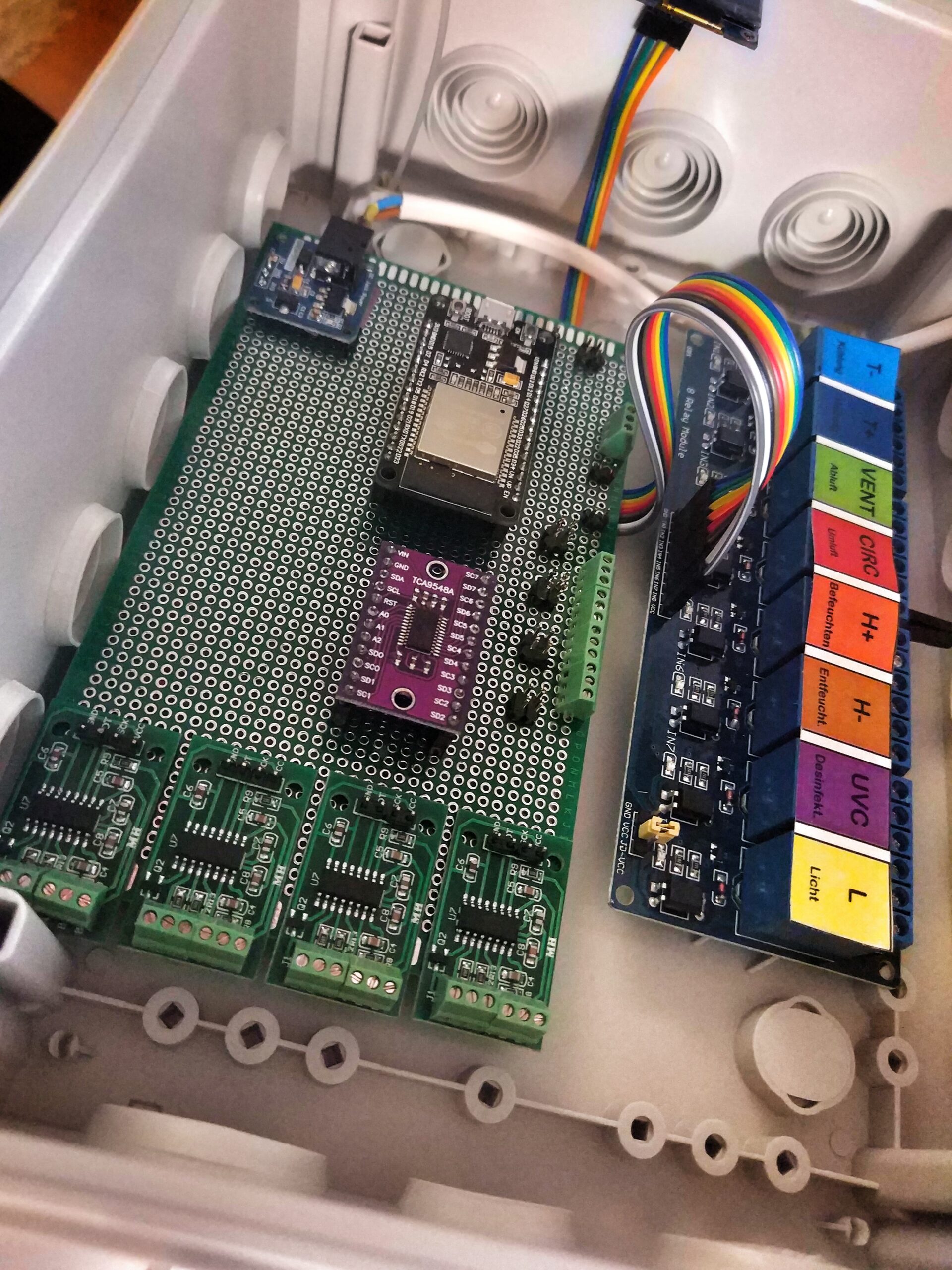

Innenleben in der Box
aufgeräumt ist anders…

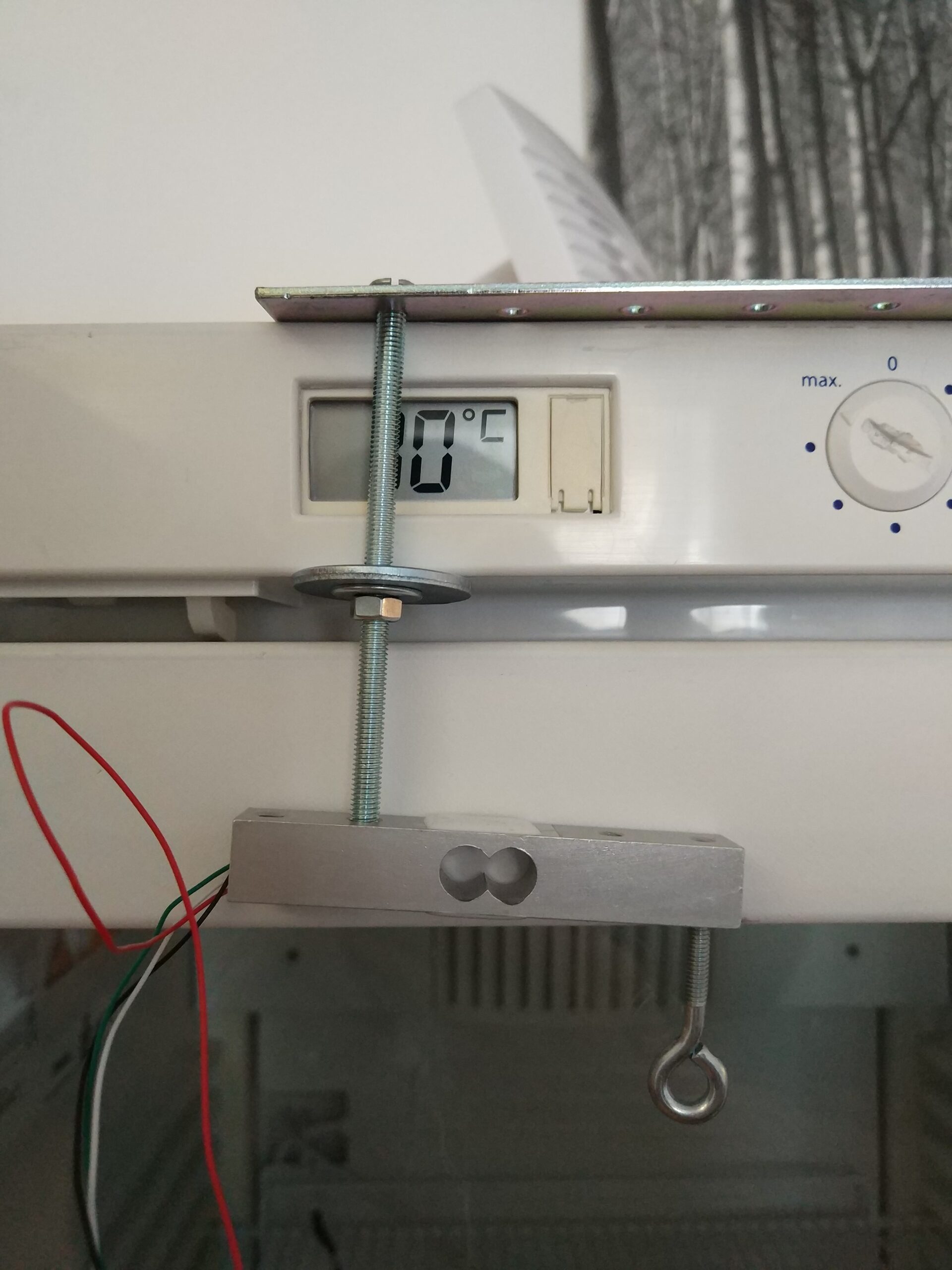

Umbau der Komponenten und Wägzelleneinbau

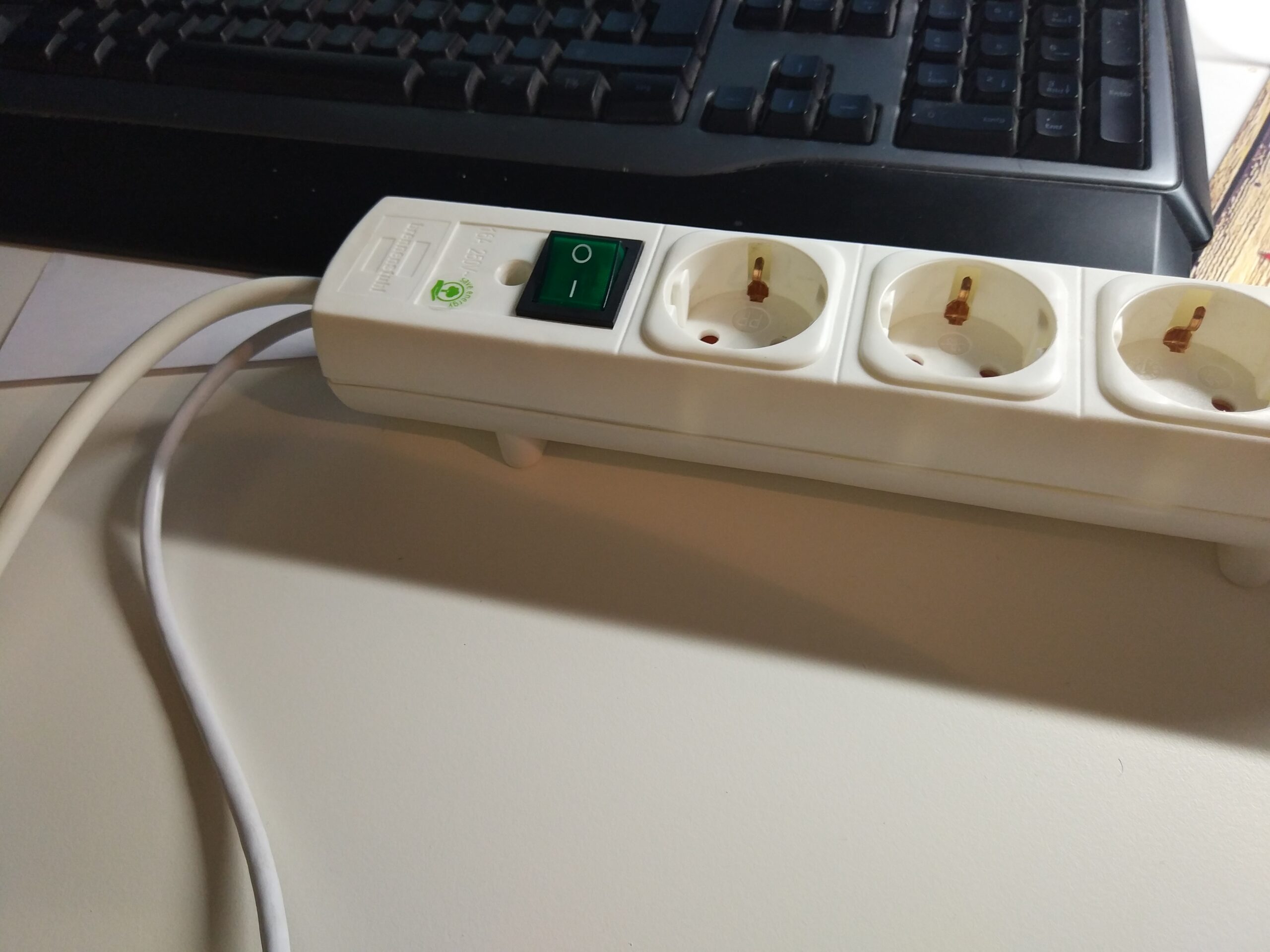

Umbau Steckerleiste für Prototyp

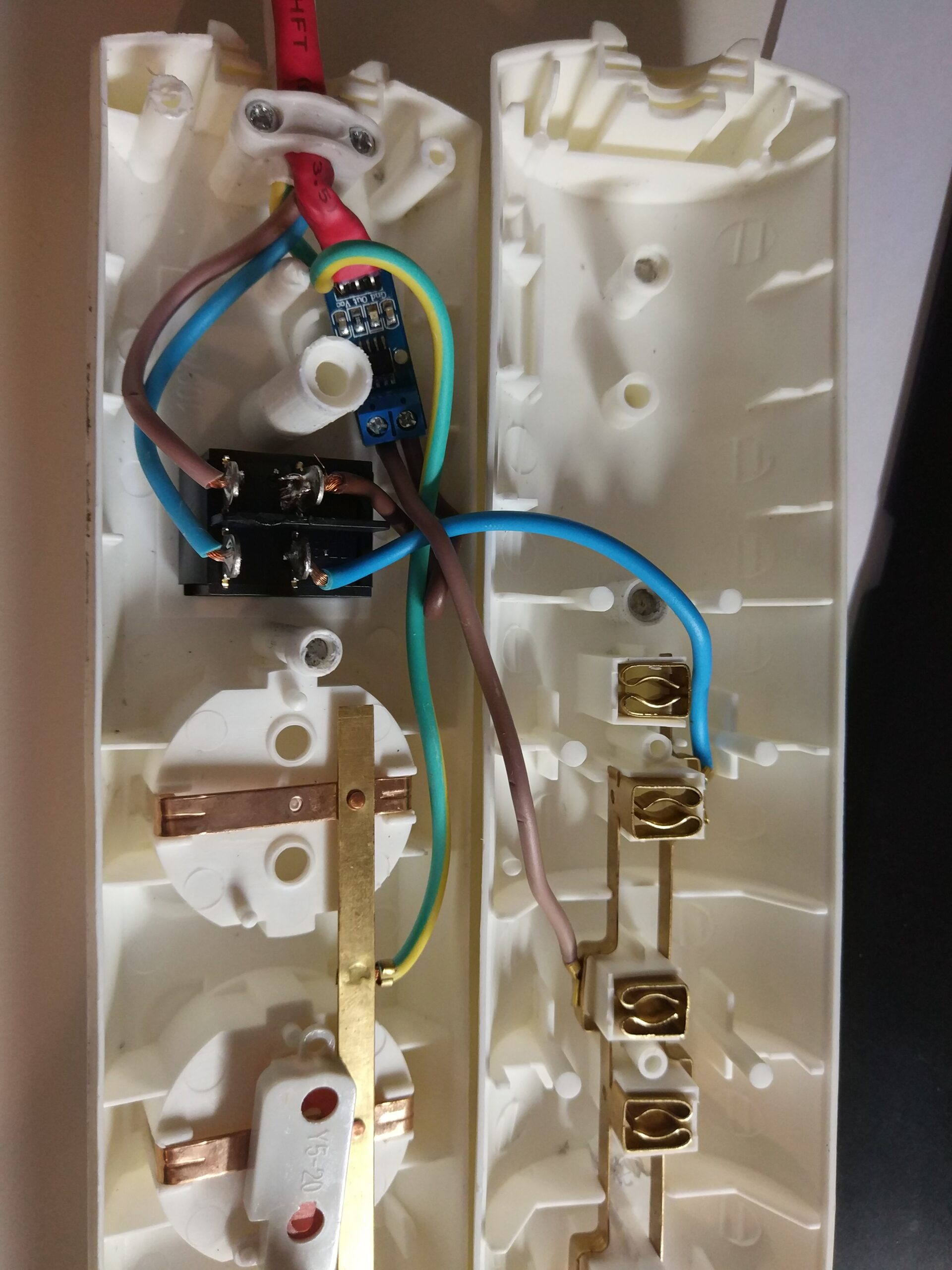

Steckerleiste mit Hallsensor

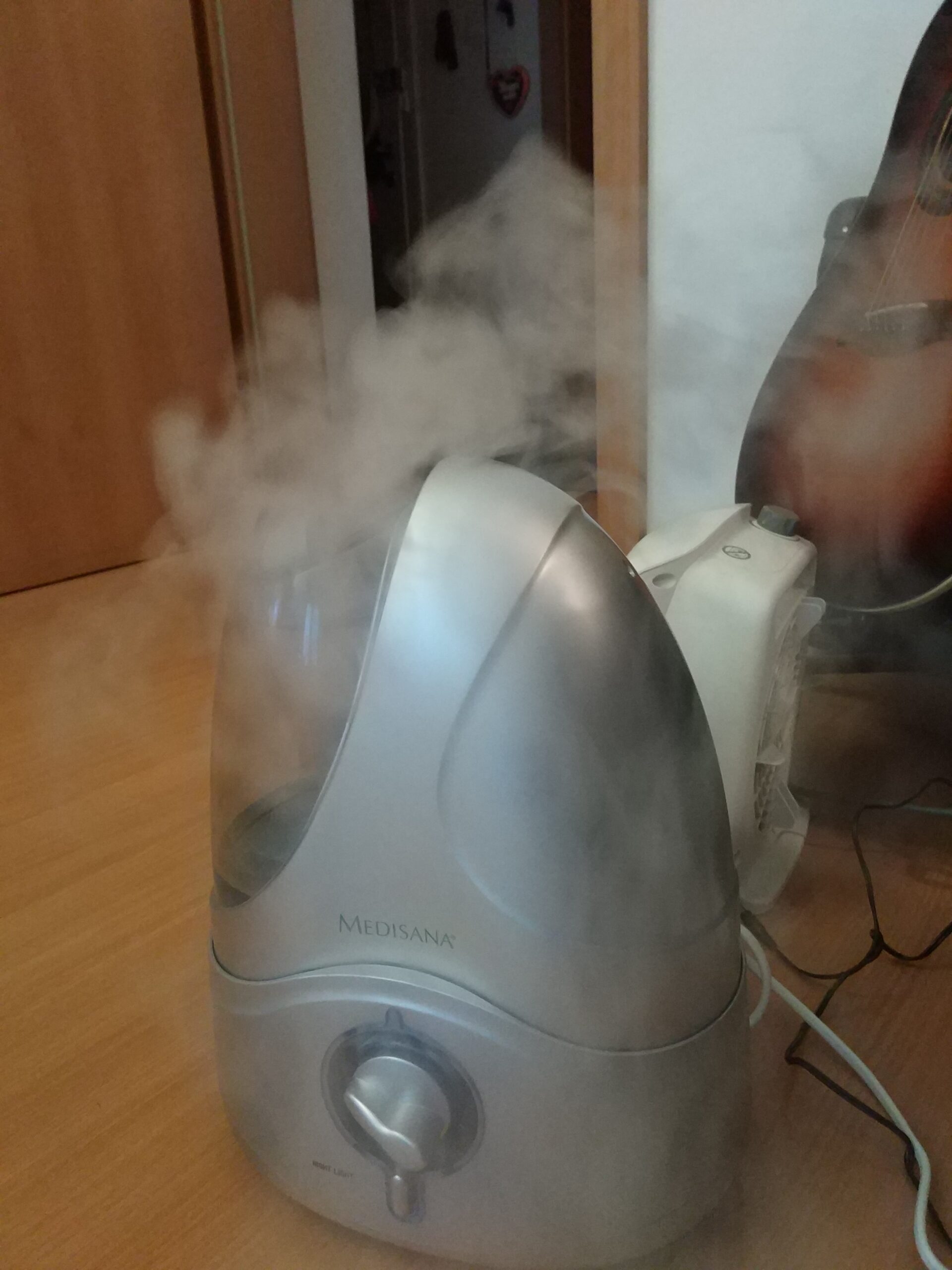

Testlauf Befeuchter
100% Luftfeuchte

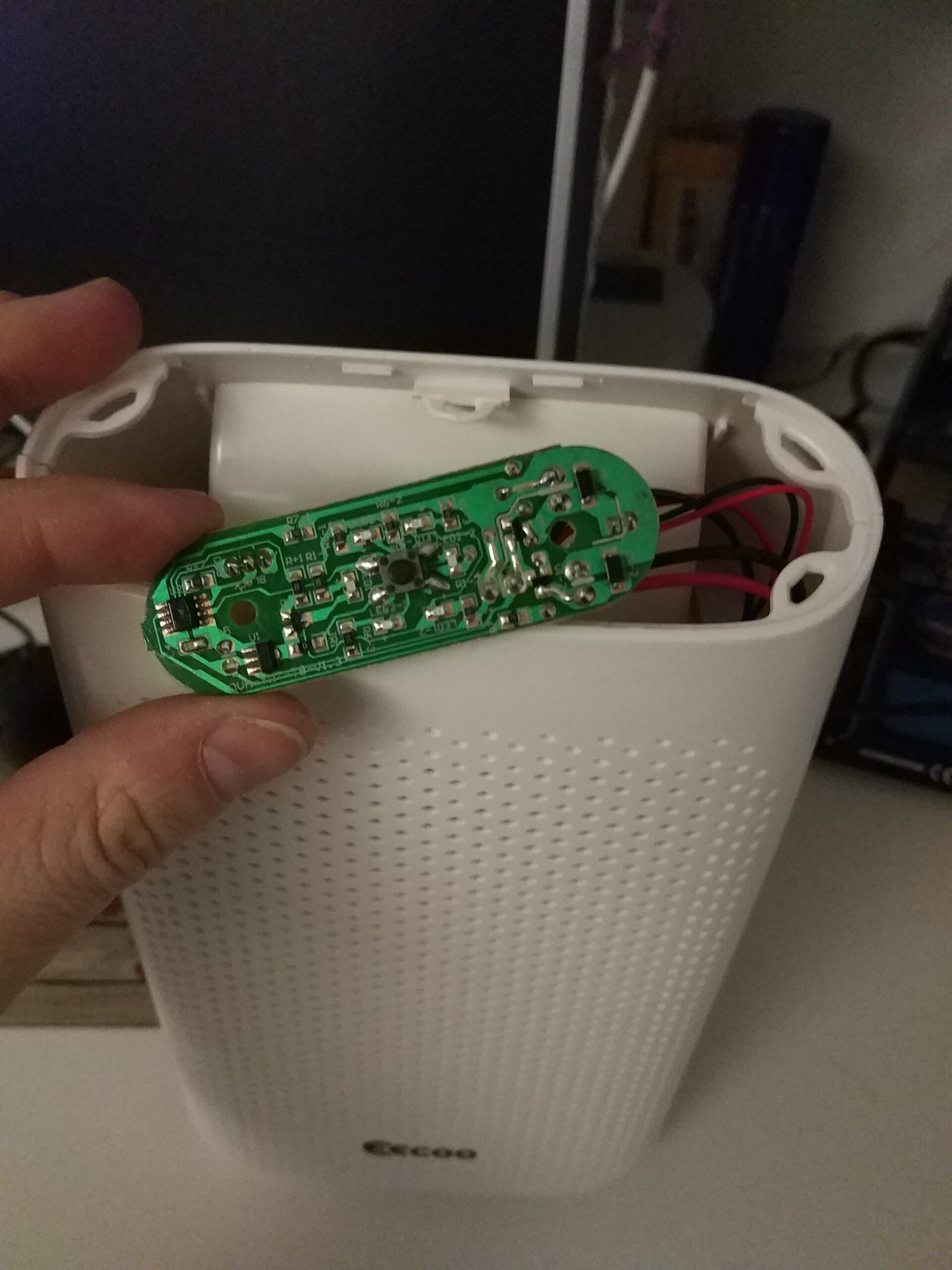

Umbau Entfeuchter

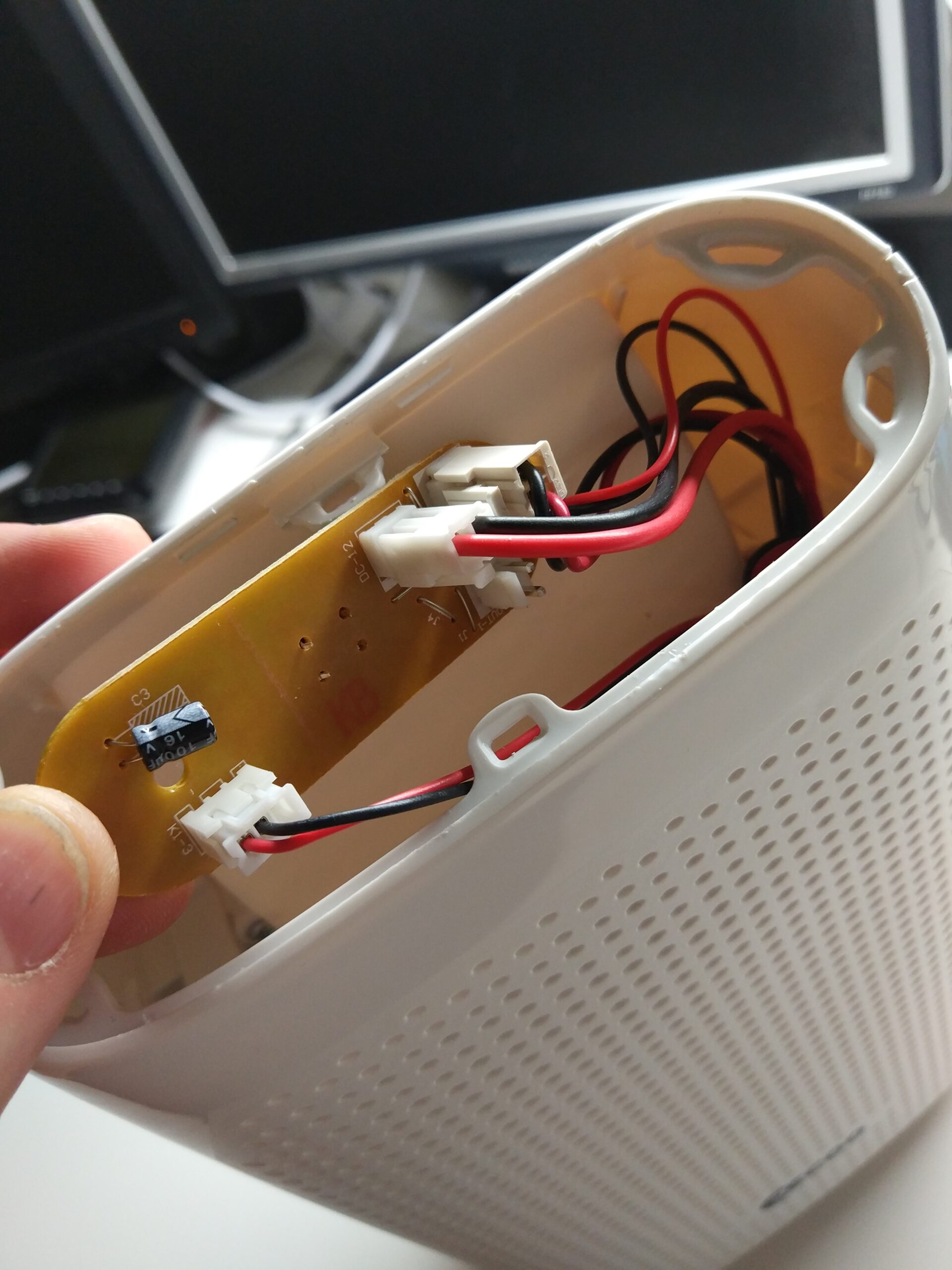

Entfeuchterumbau
Kurzschliessung Taster

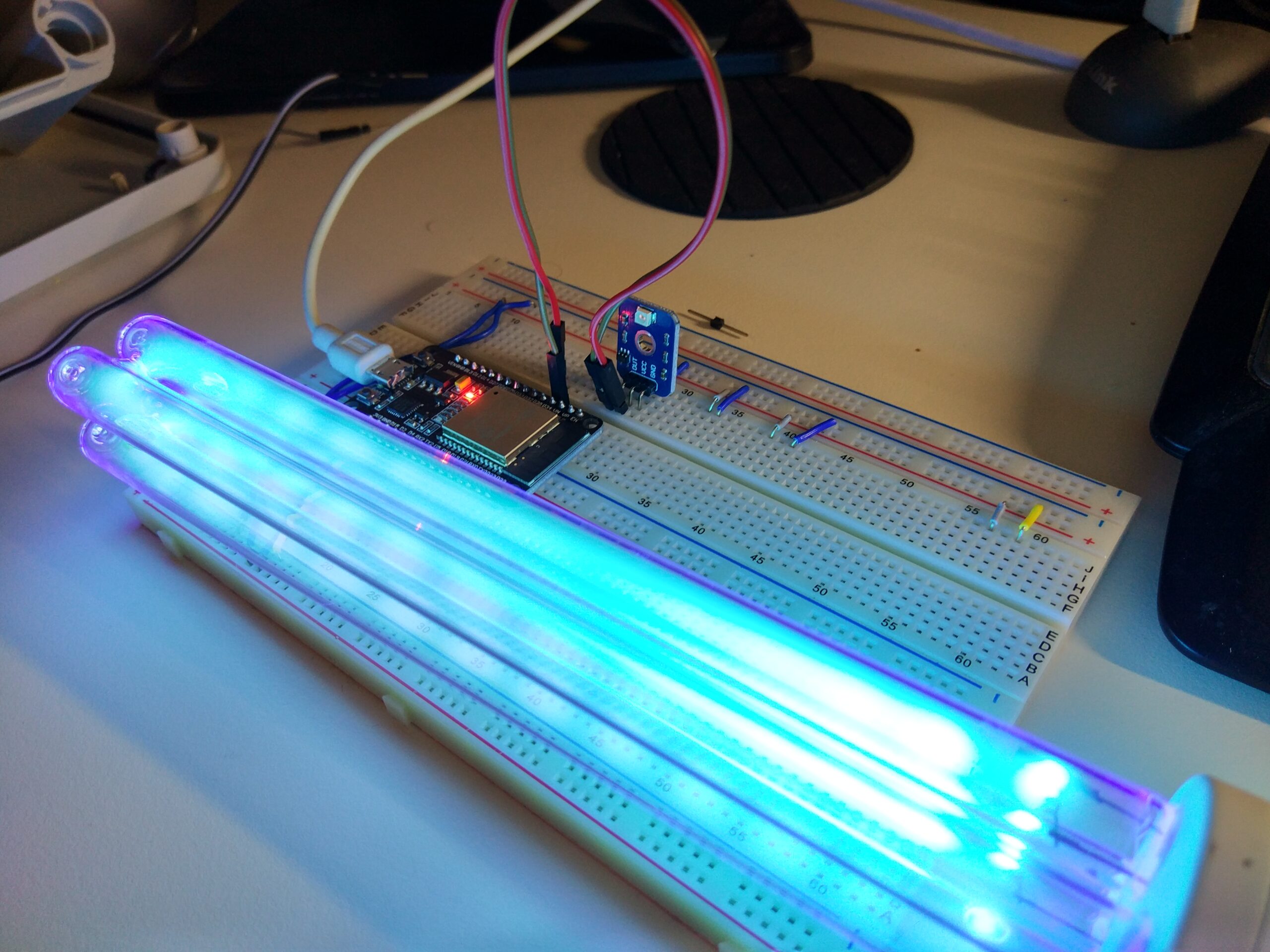

Testlauf UV
Shopping für Wägzellen
Konzept Wägzelleneinbau

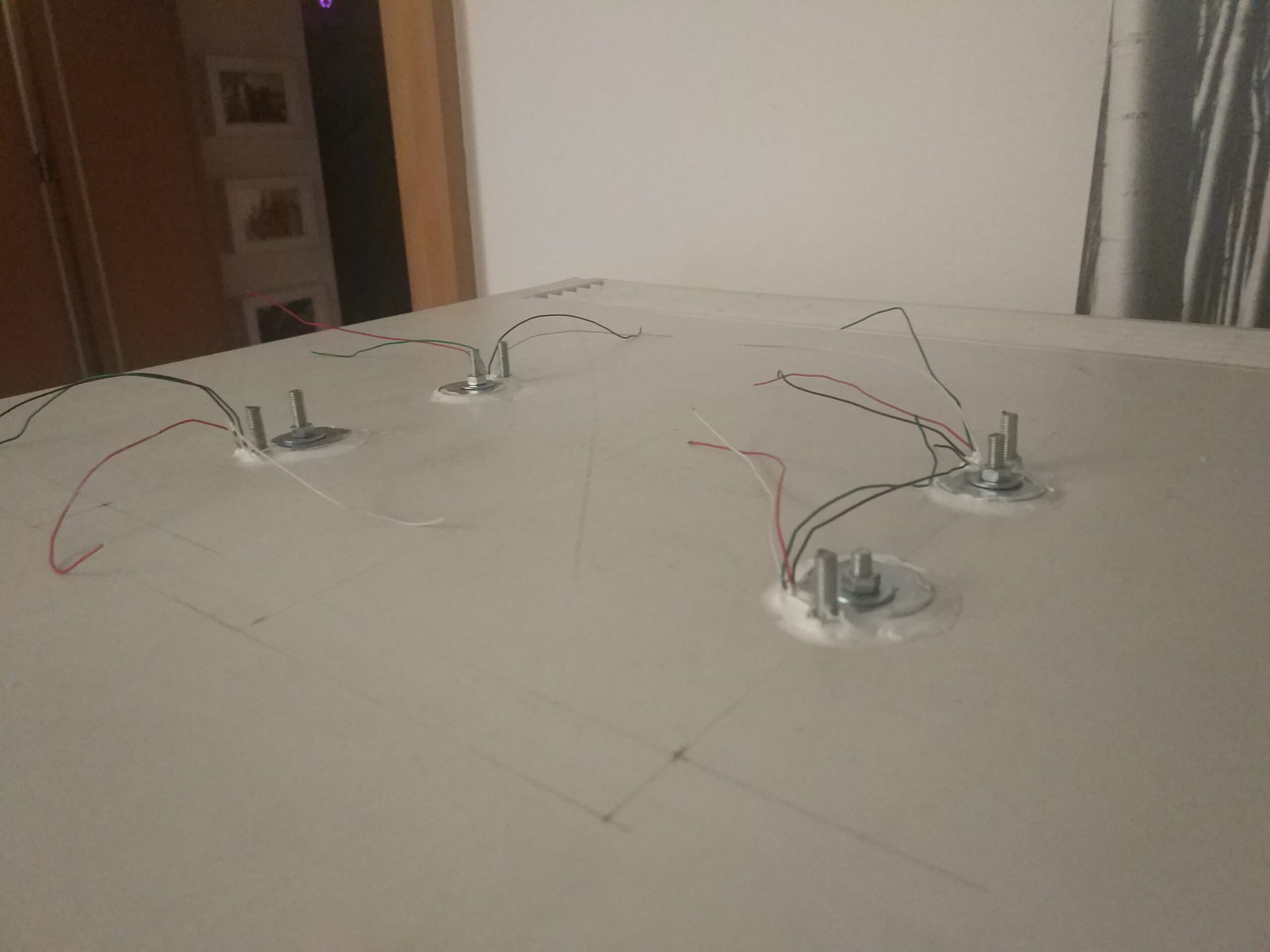

Wägzellen Top

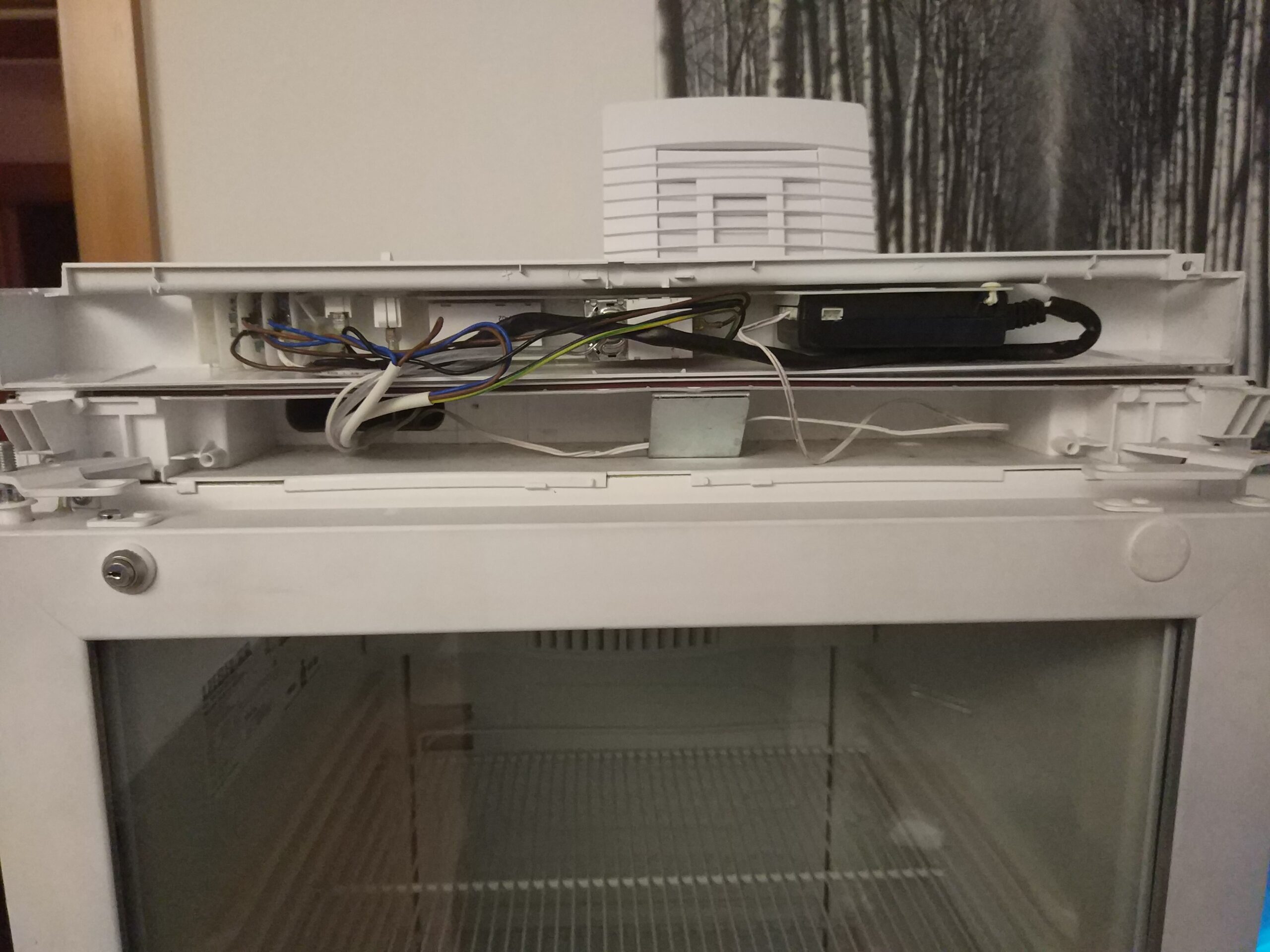

Kopfteil des Schranks mit 12V Netzteil

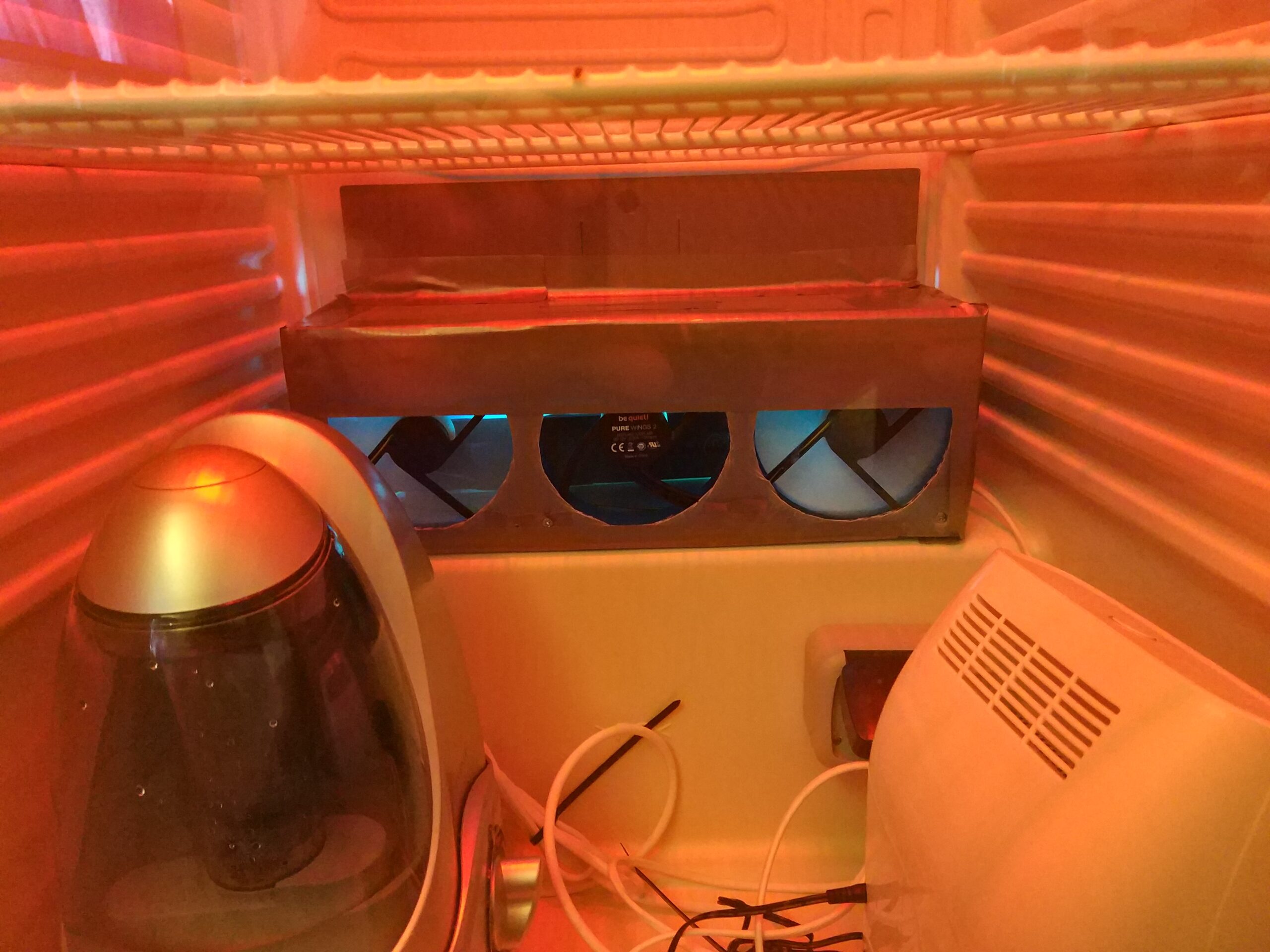

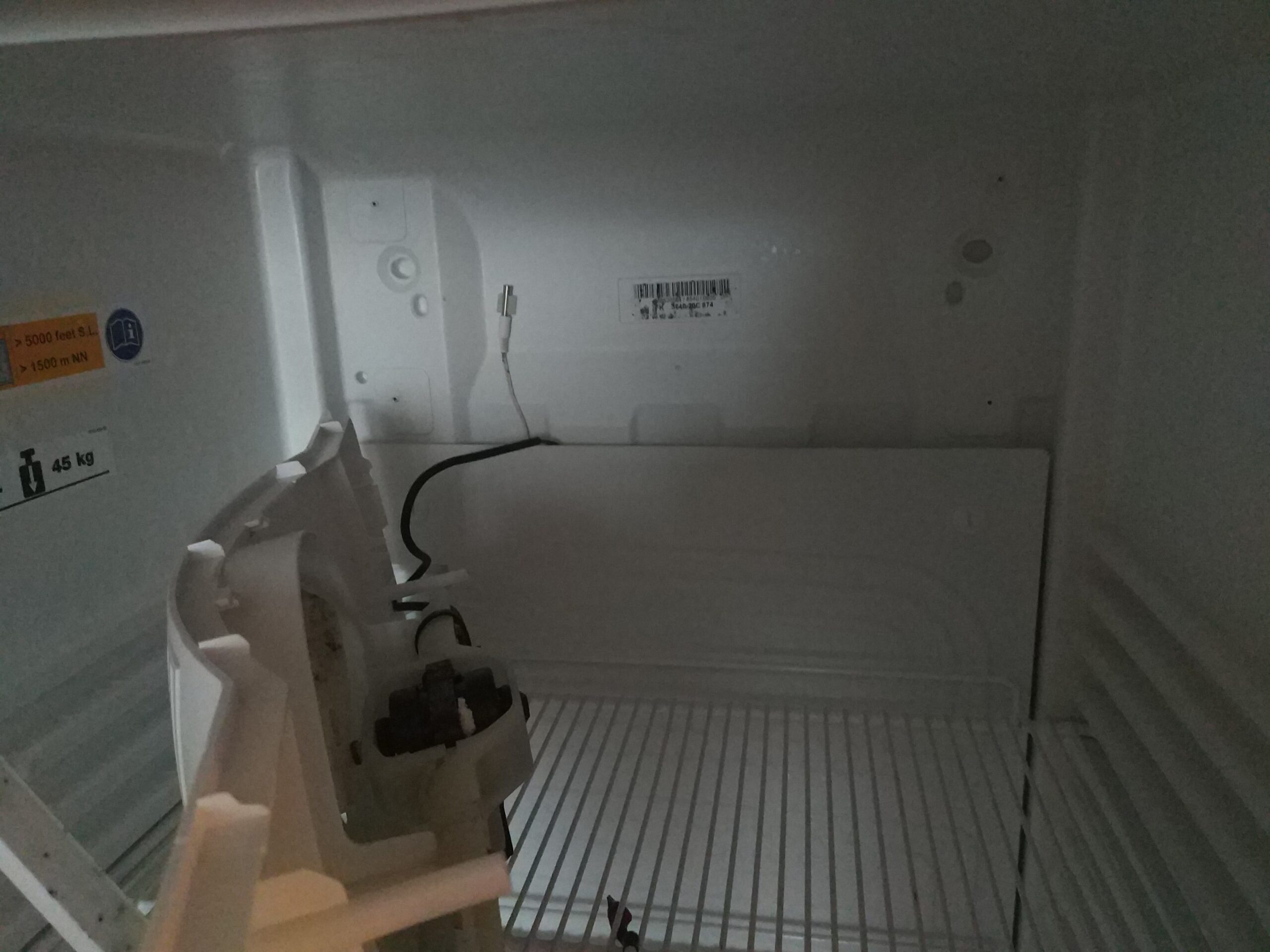

Innenraum / Lüfter

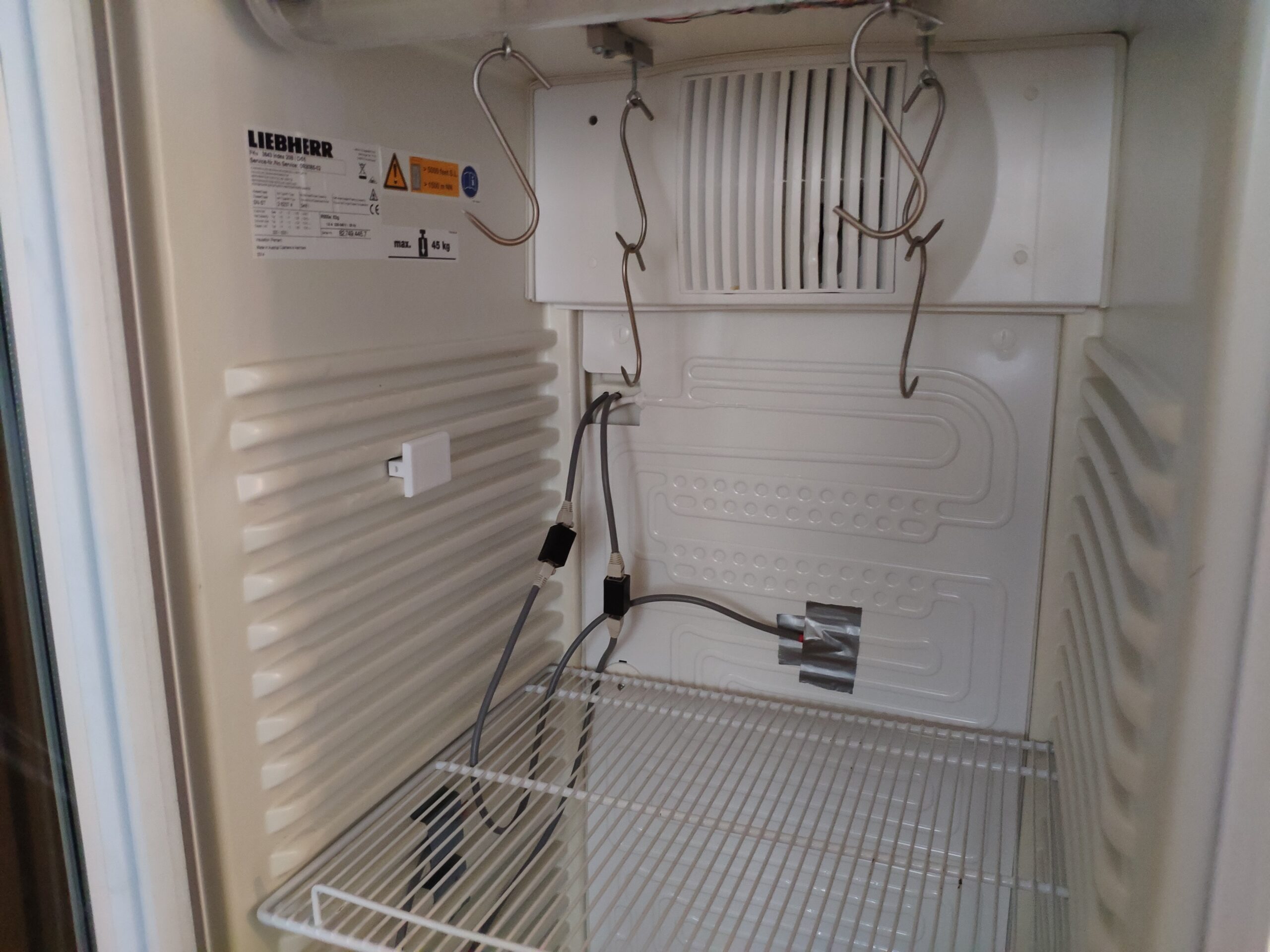

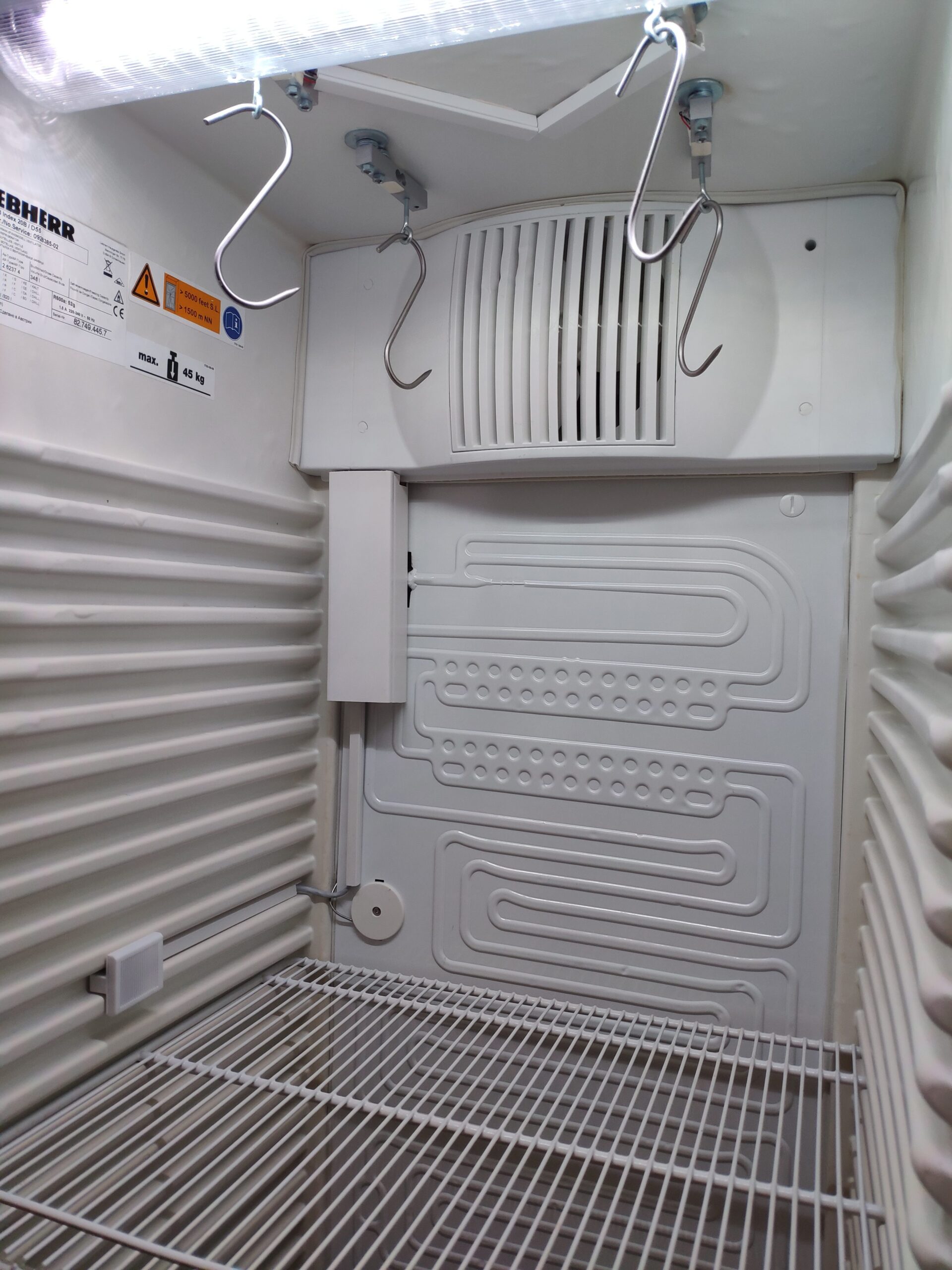

Innenraum / Kälteplatte

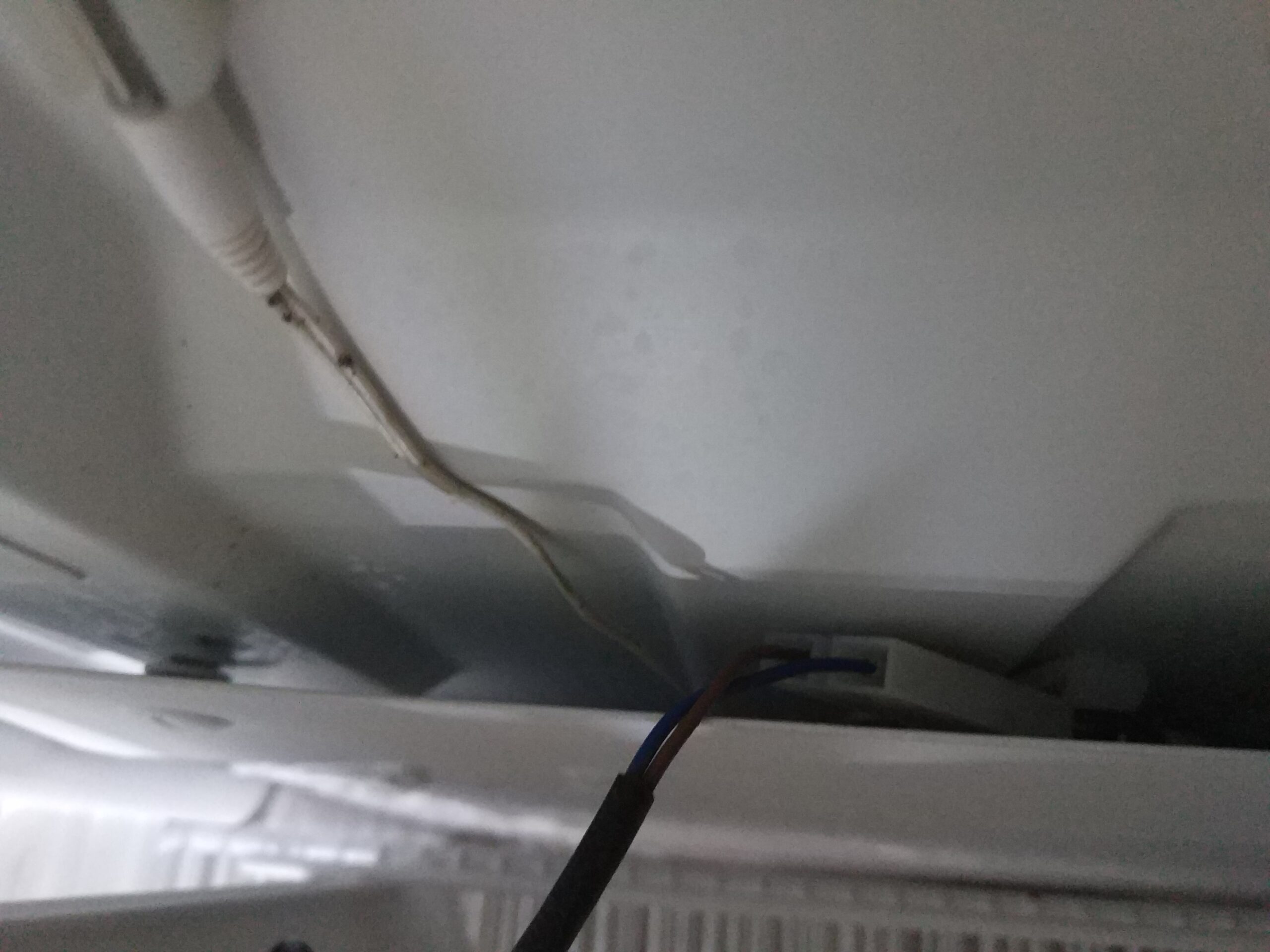

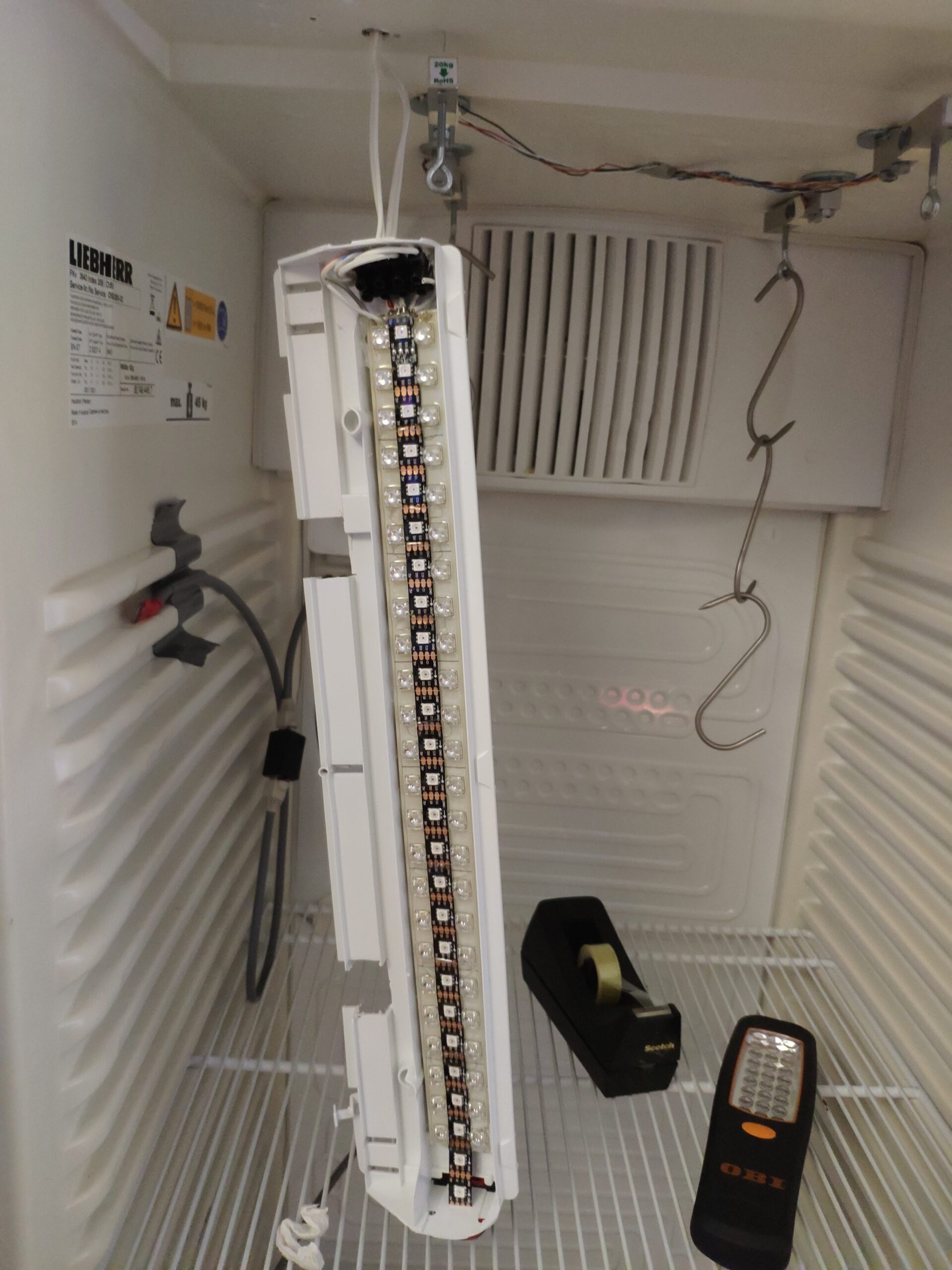

Umbau InnenLED
geleanter Innenraum mit Sensorik

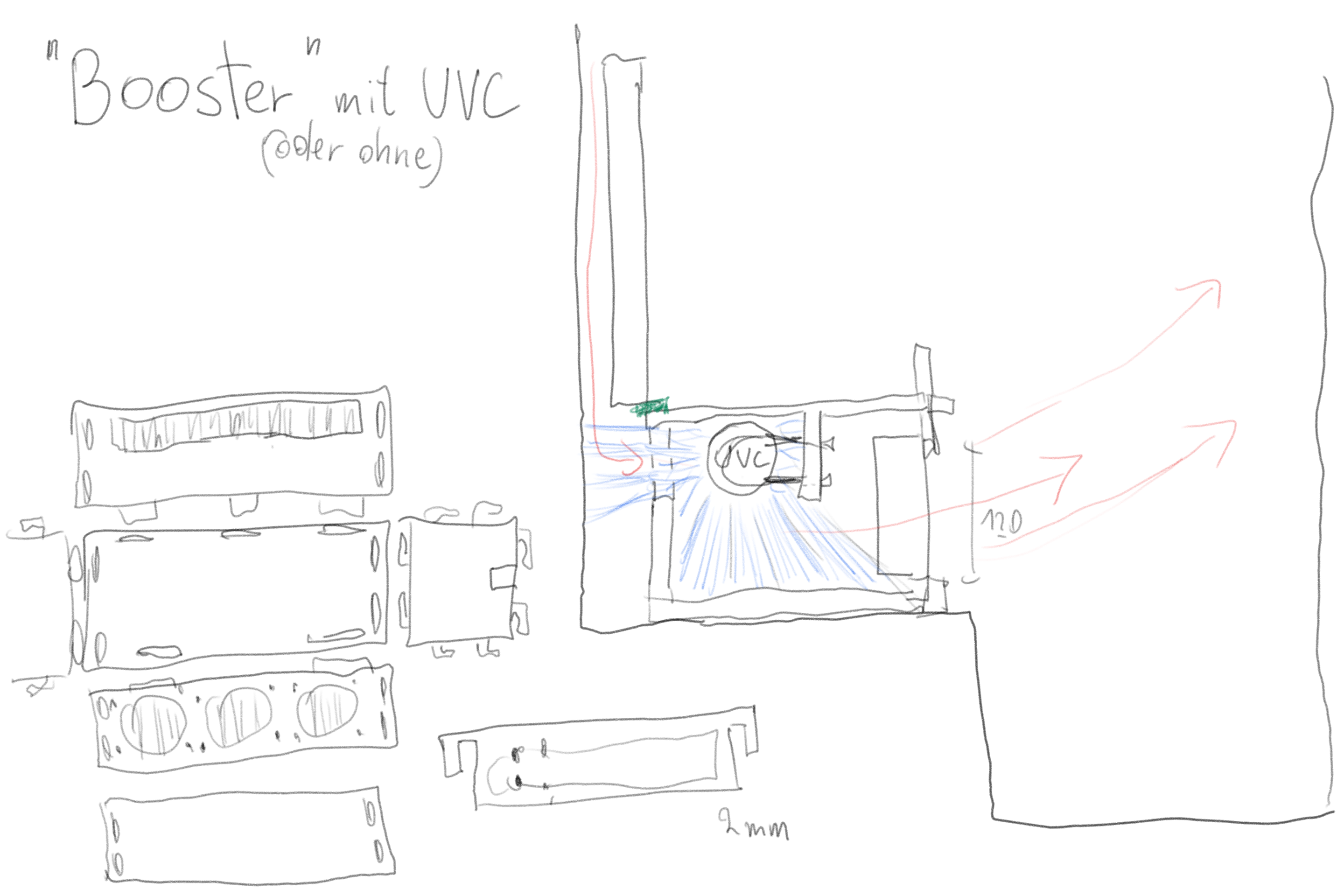

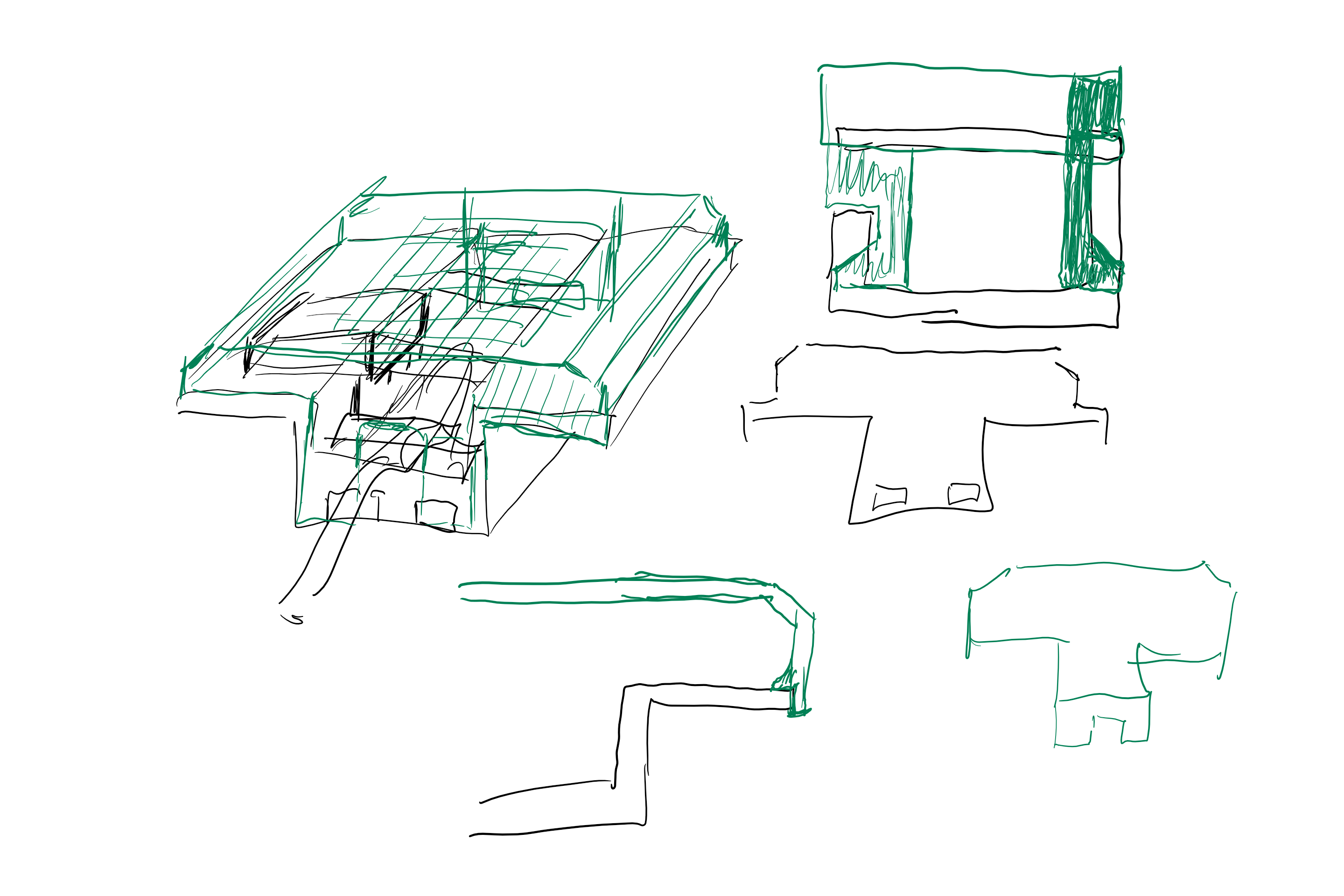

Skizze Booster

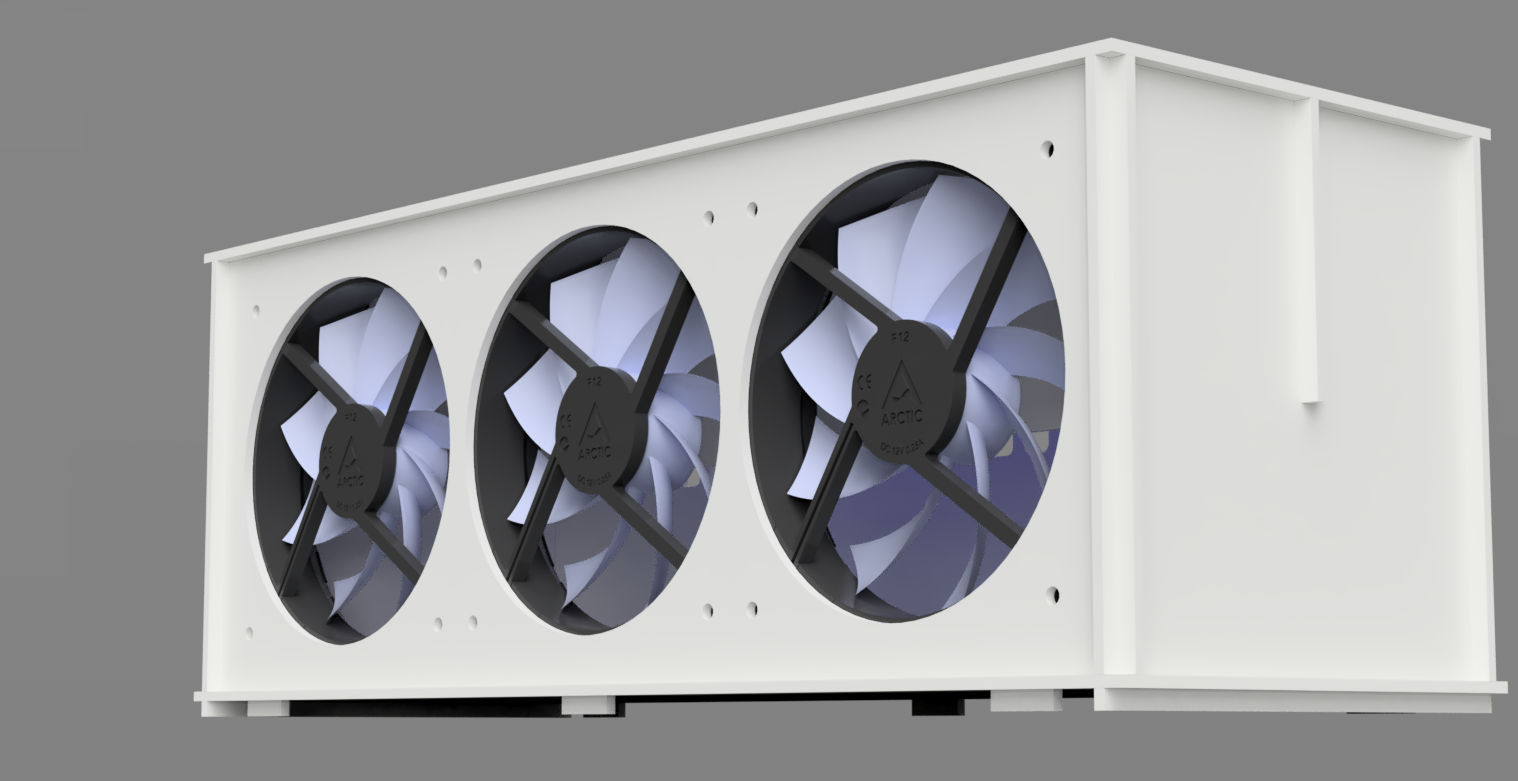

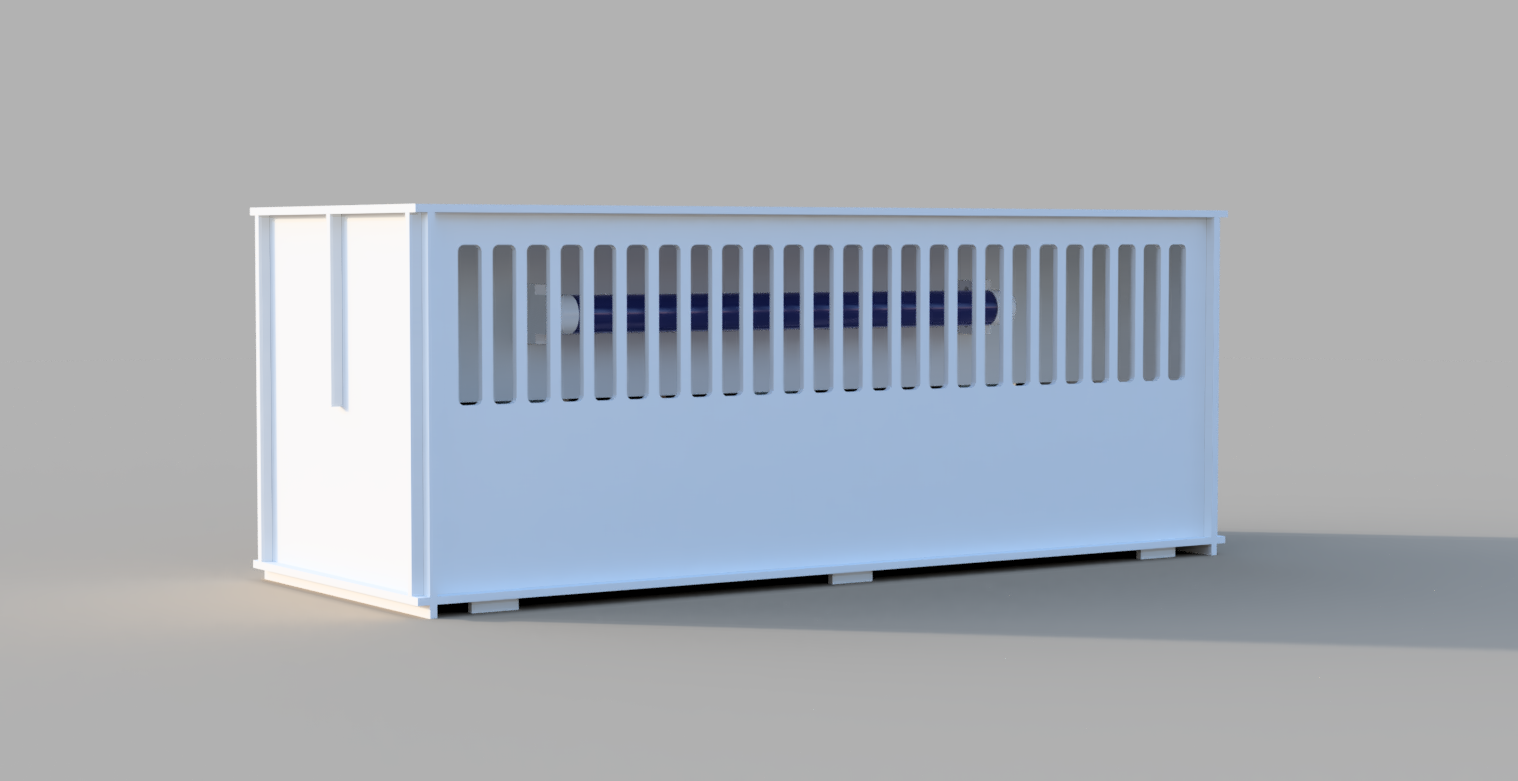

3D Modell

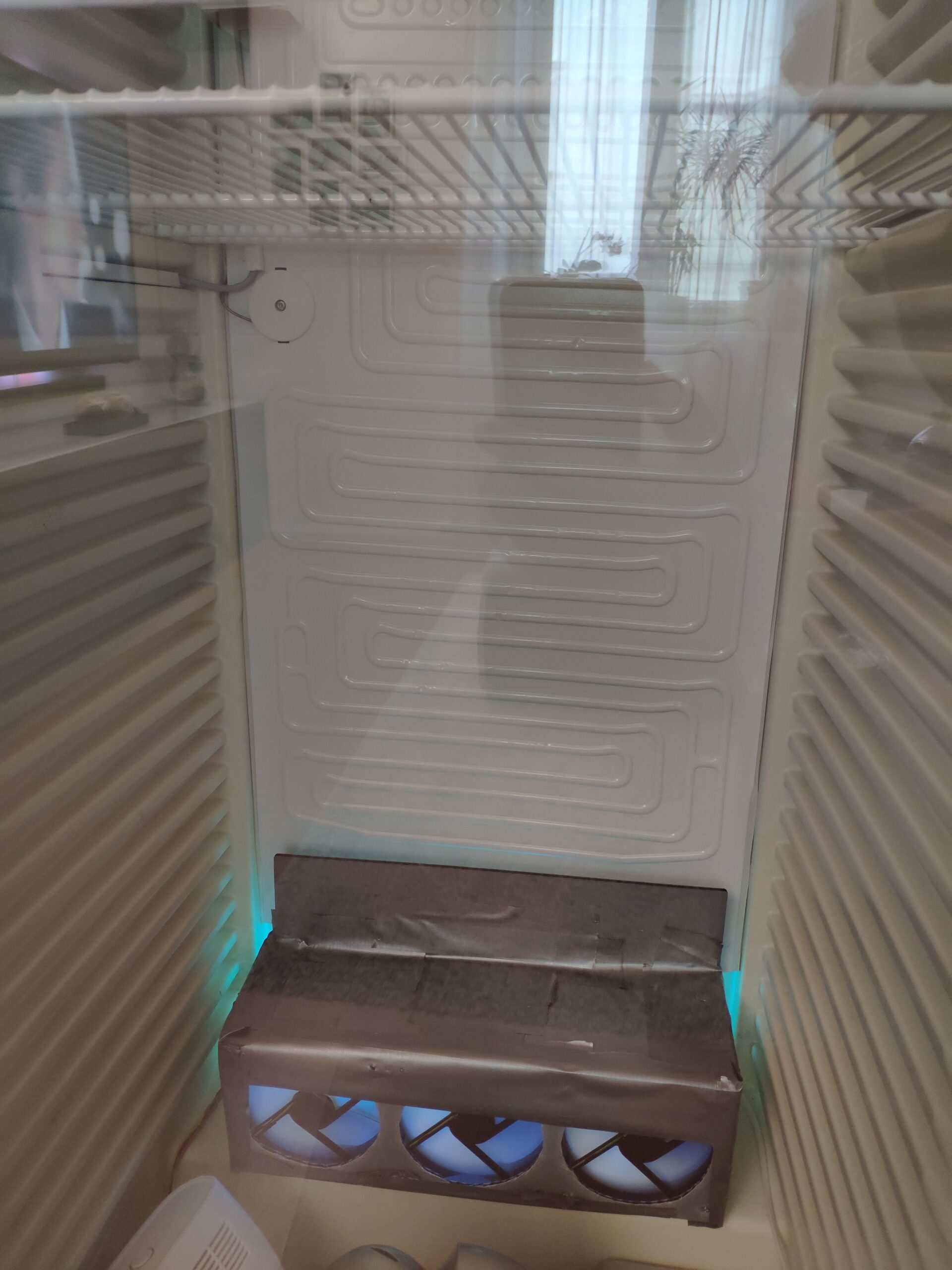

Lüfter
mit UV Desinfektion
Idee: Heizung zur Feuchteregulierung
Booser Prototyp
von der Skizze…
… zum 3D Modell

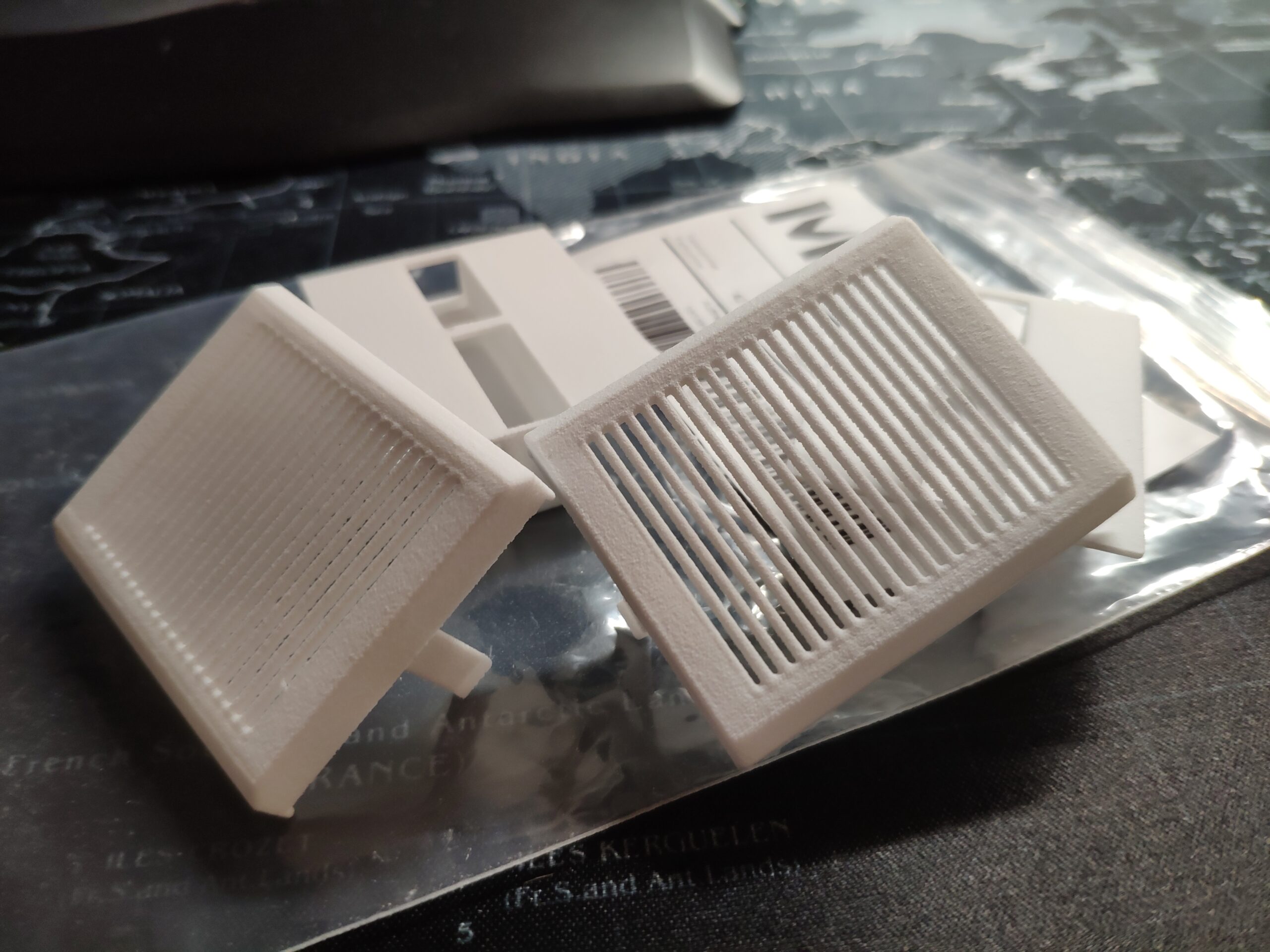

Post ist da
2 Stück waren dabei

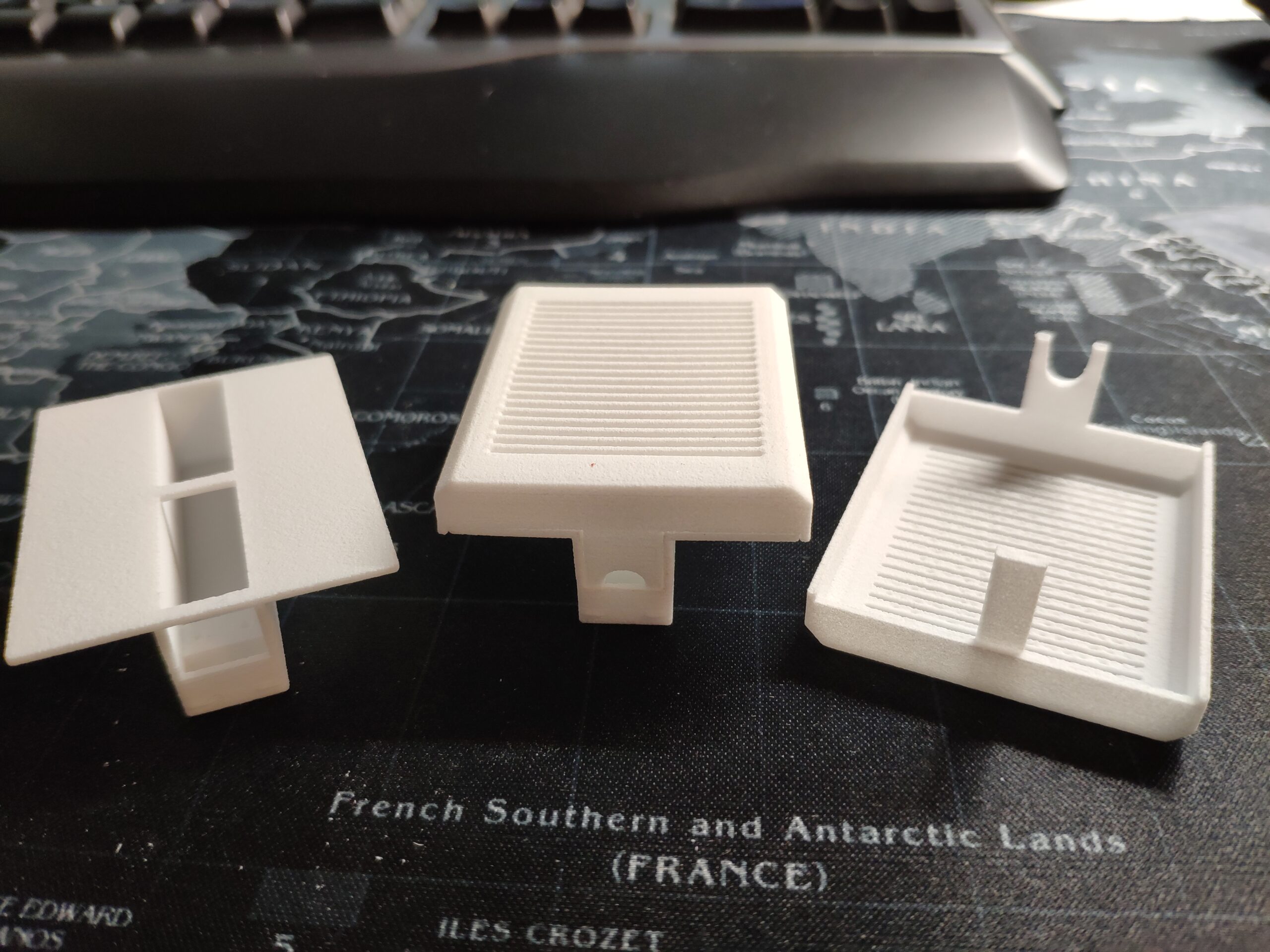

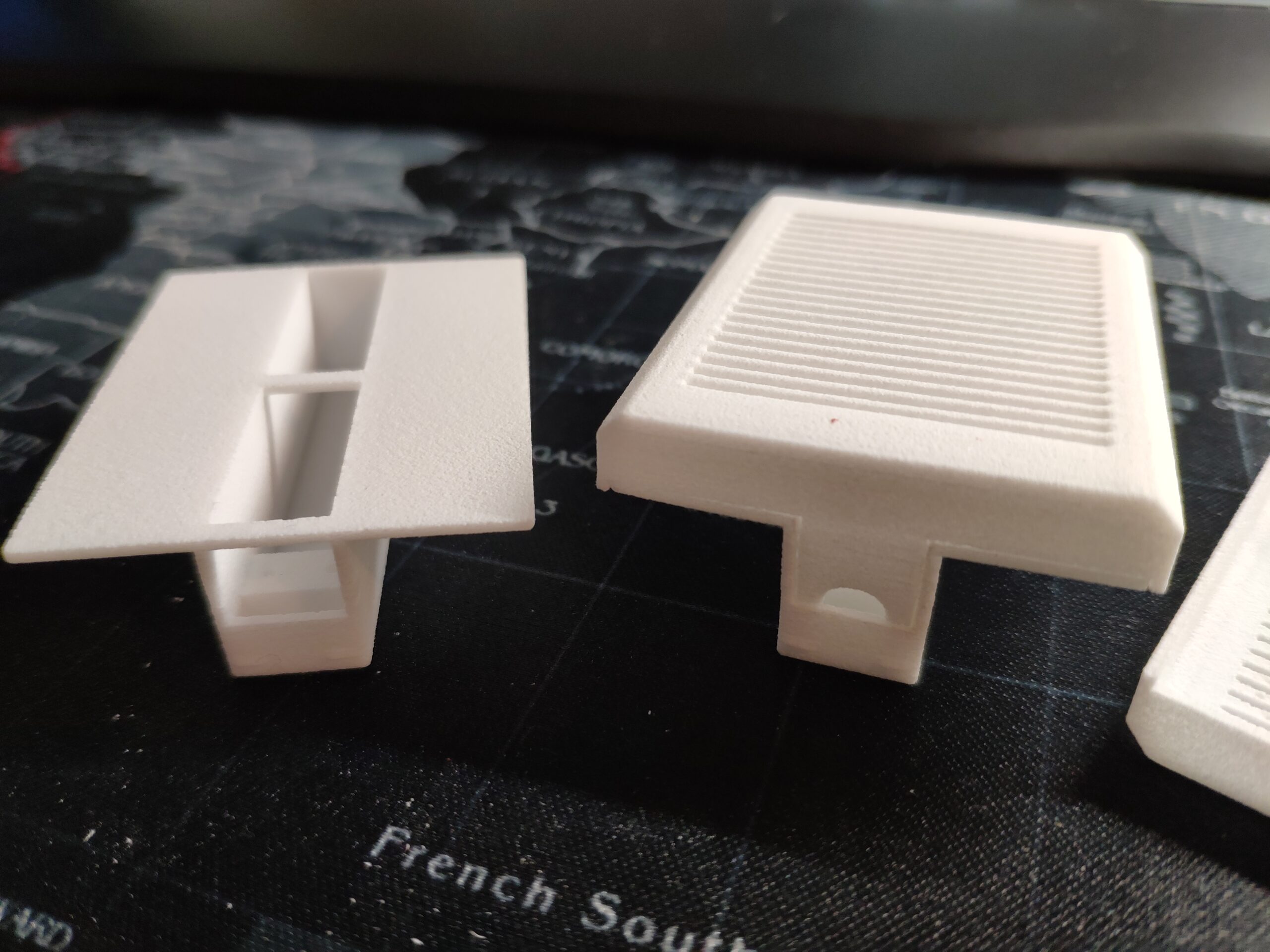

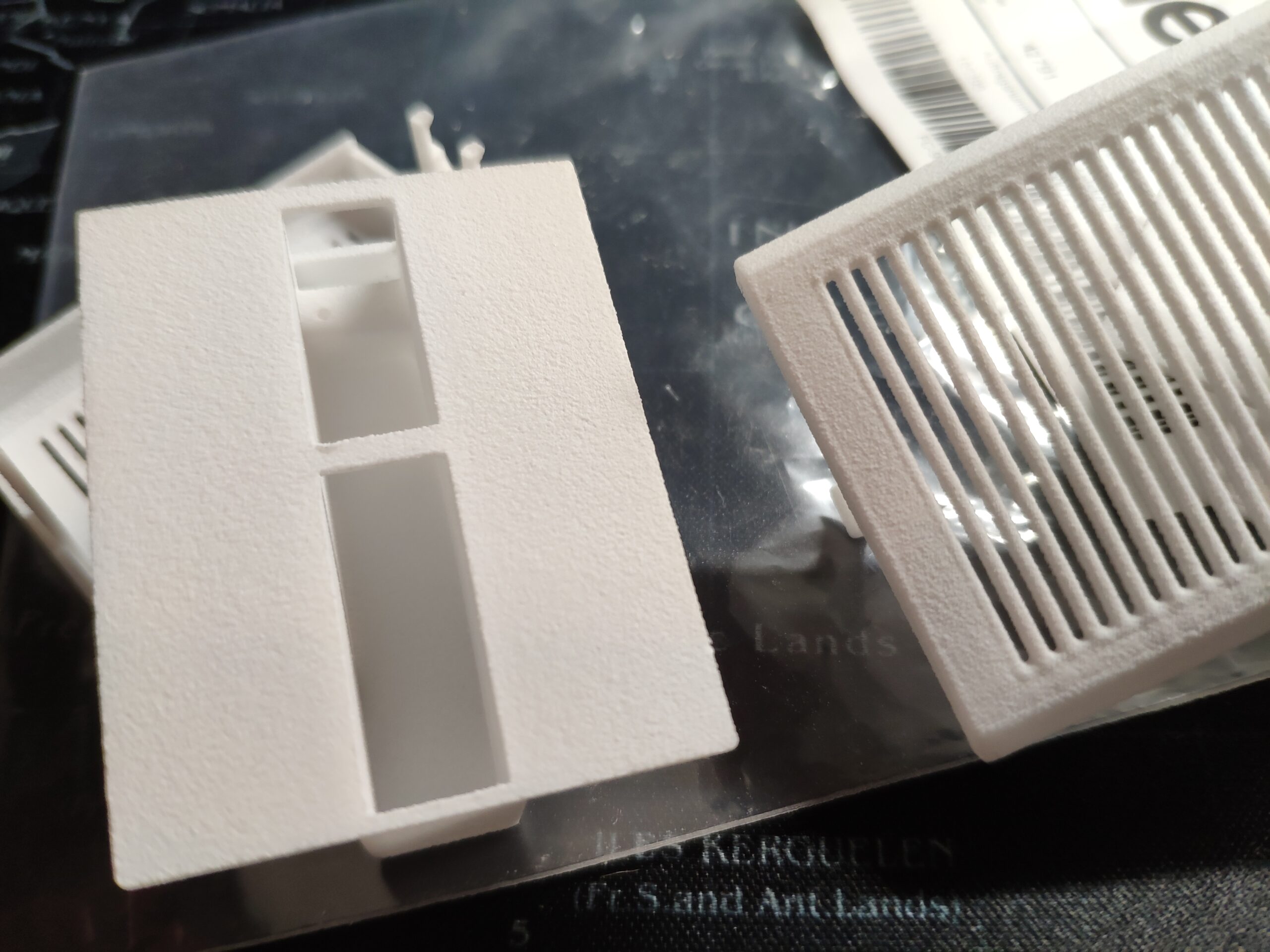

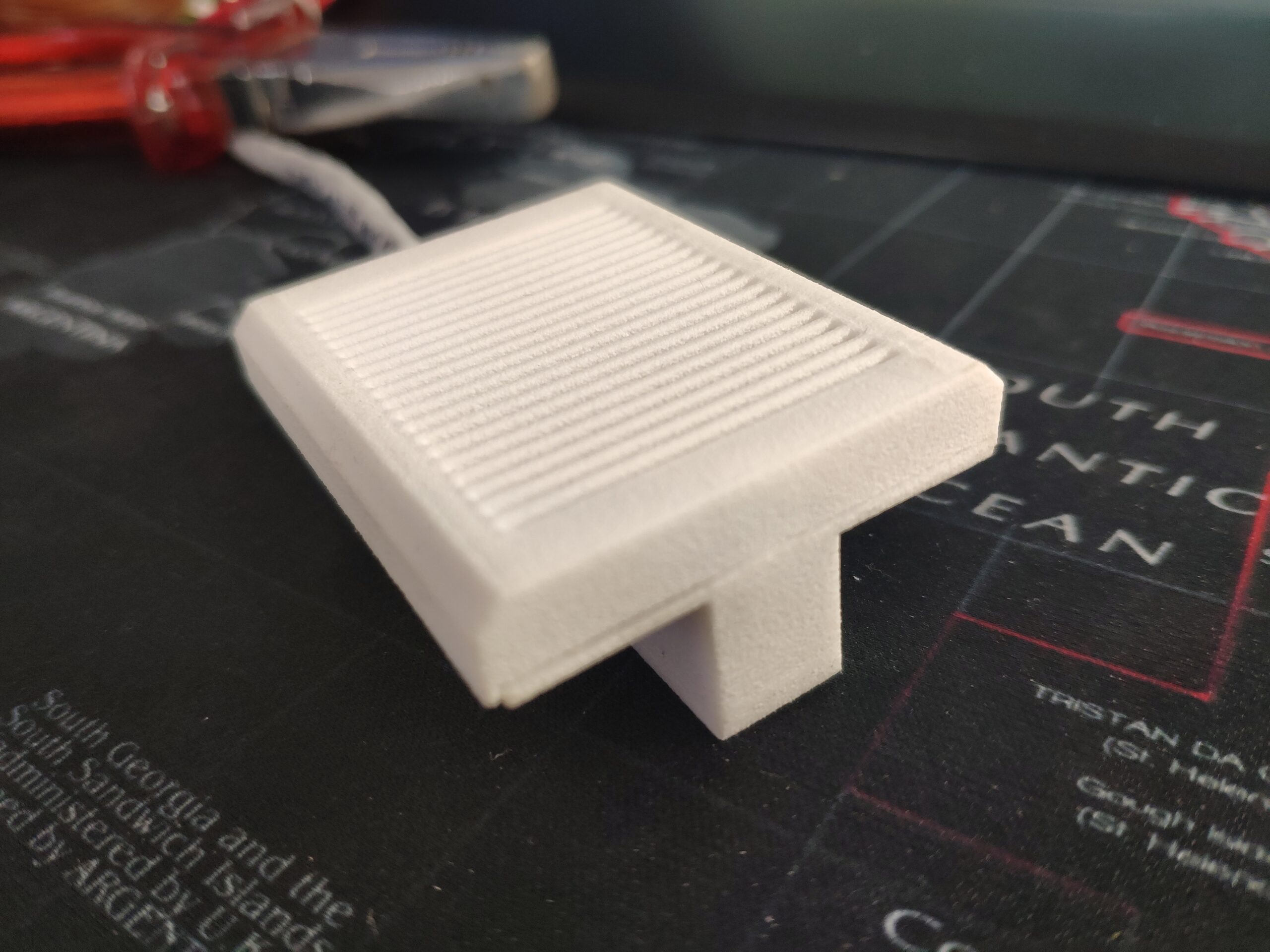

Oberschale ist passgenau

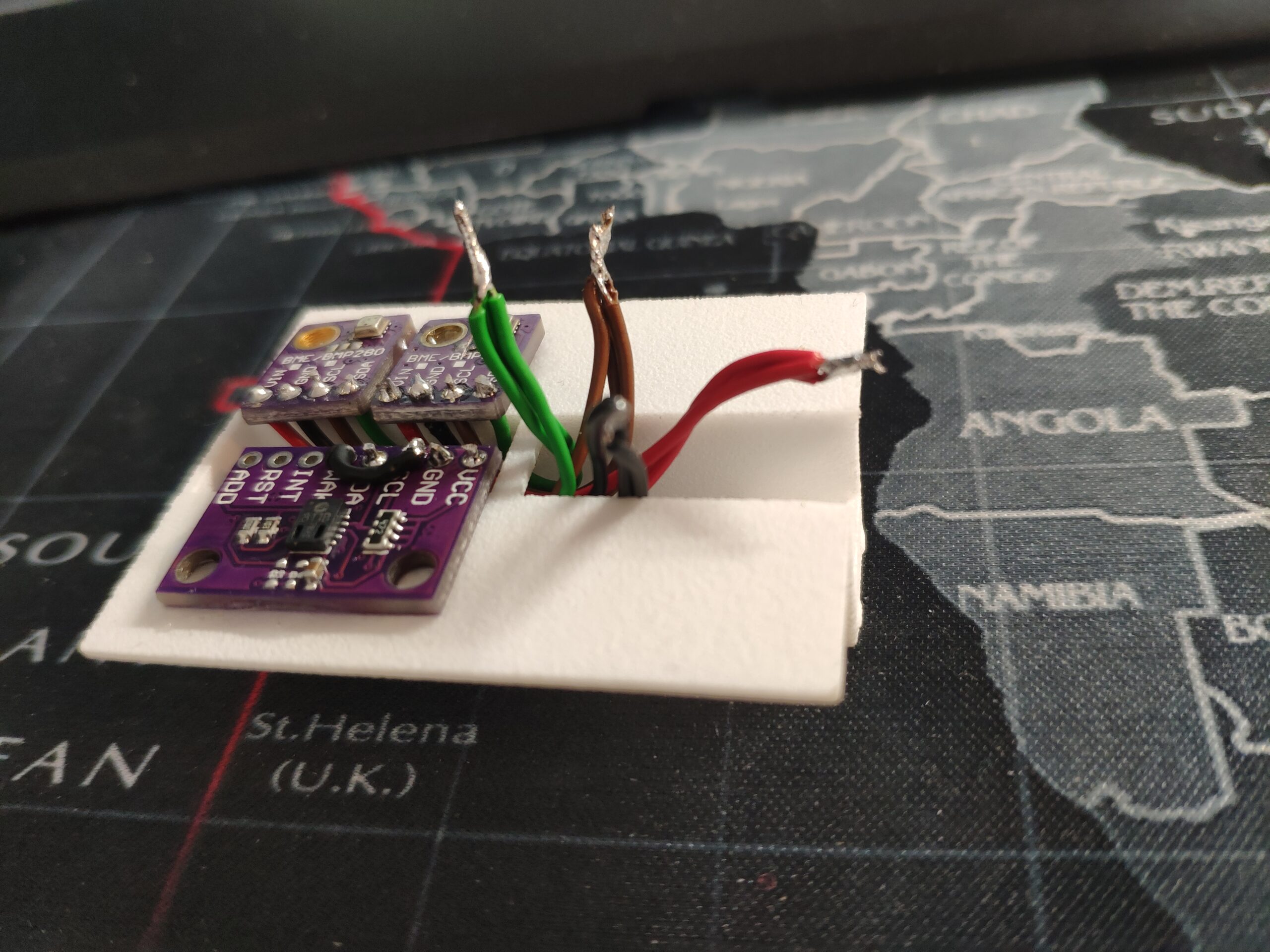

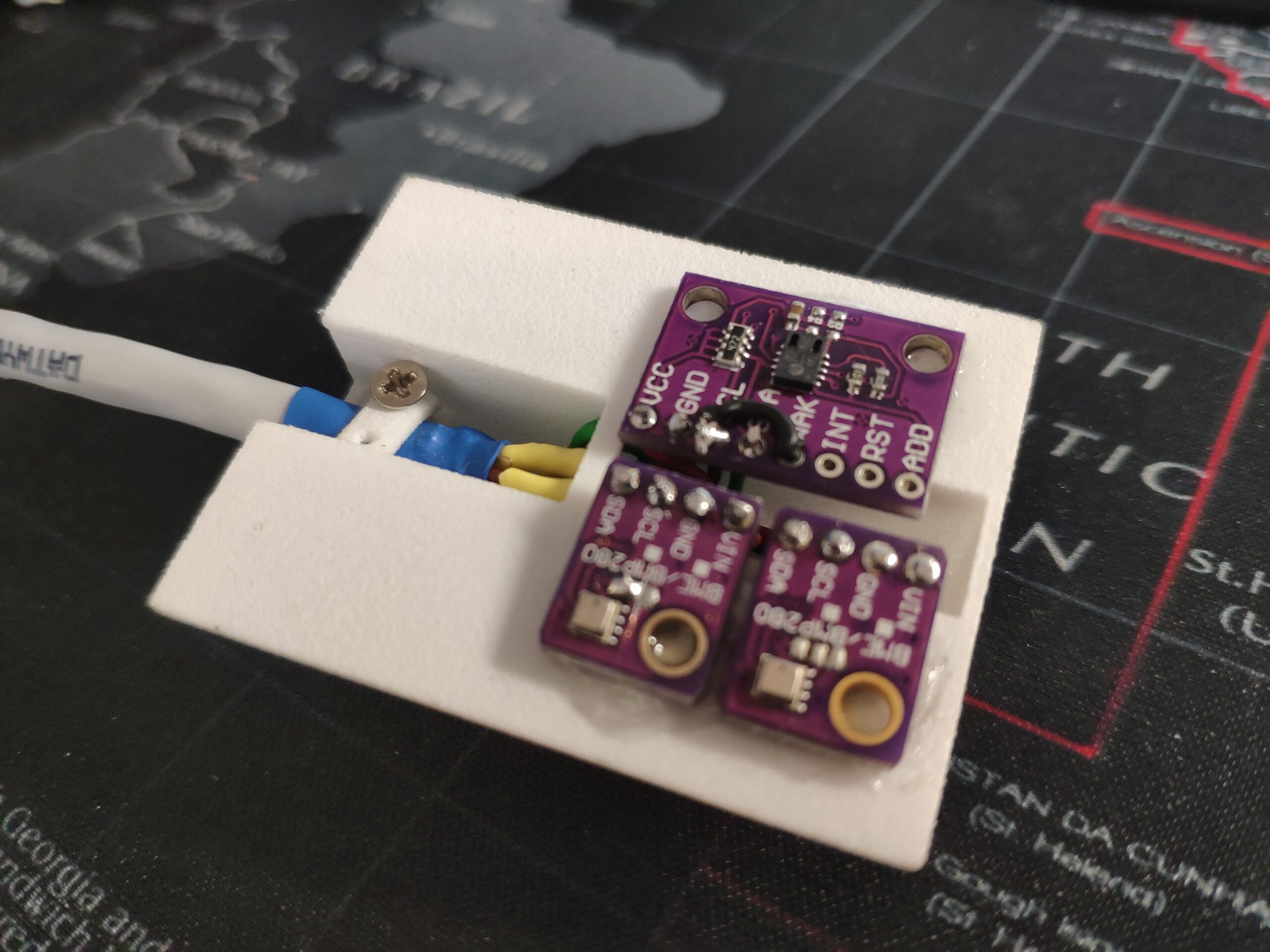

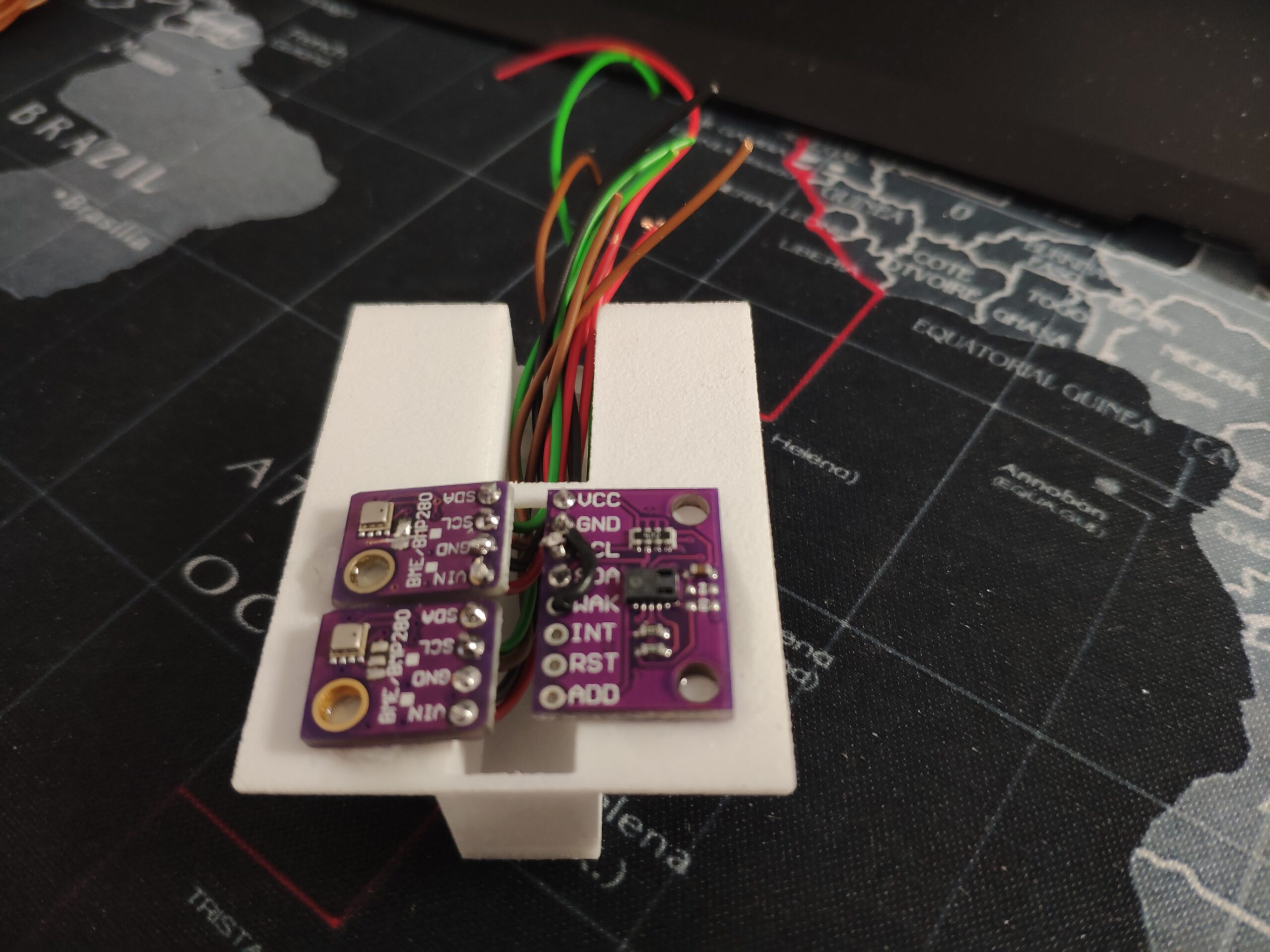

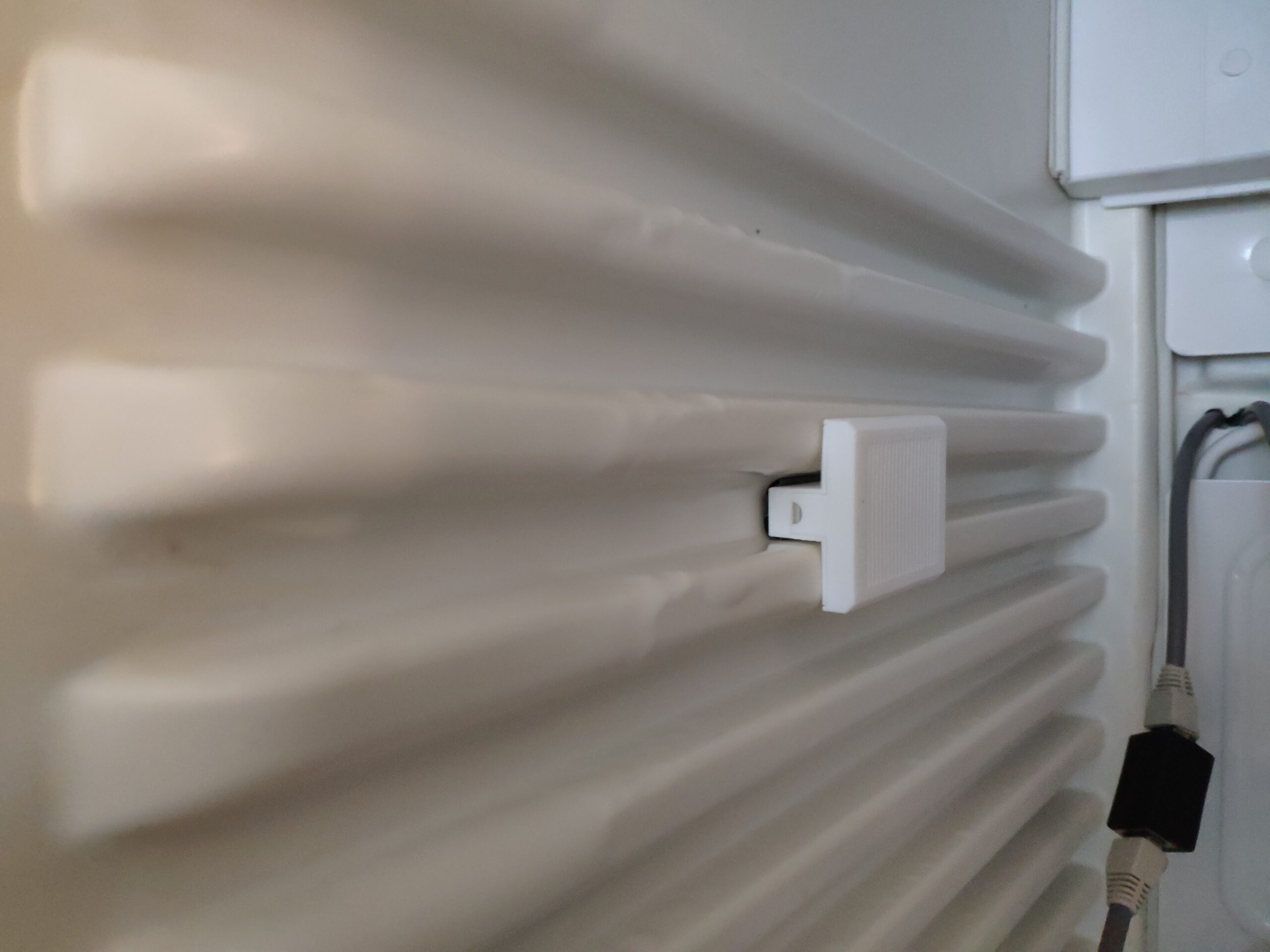

3 Sensoren

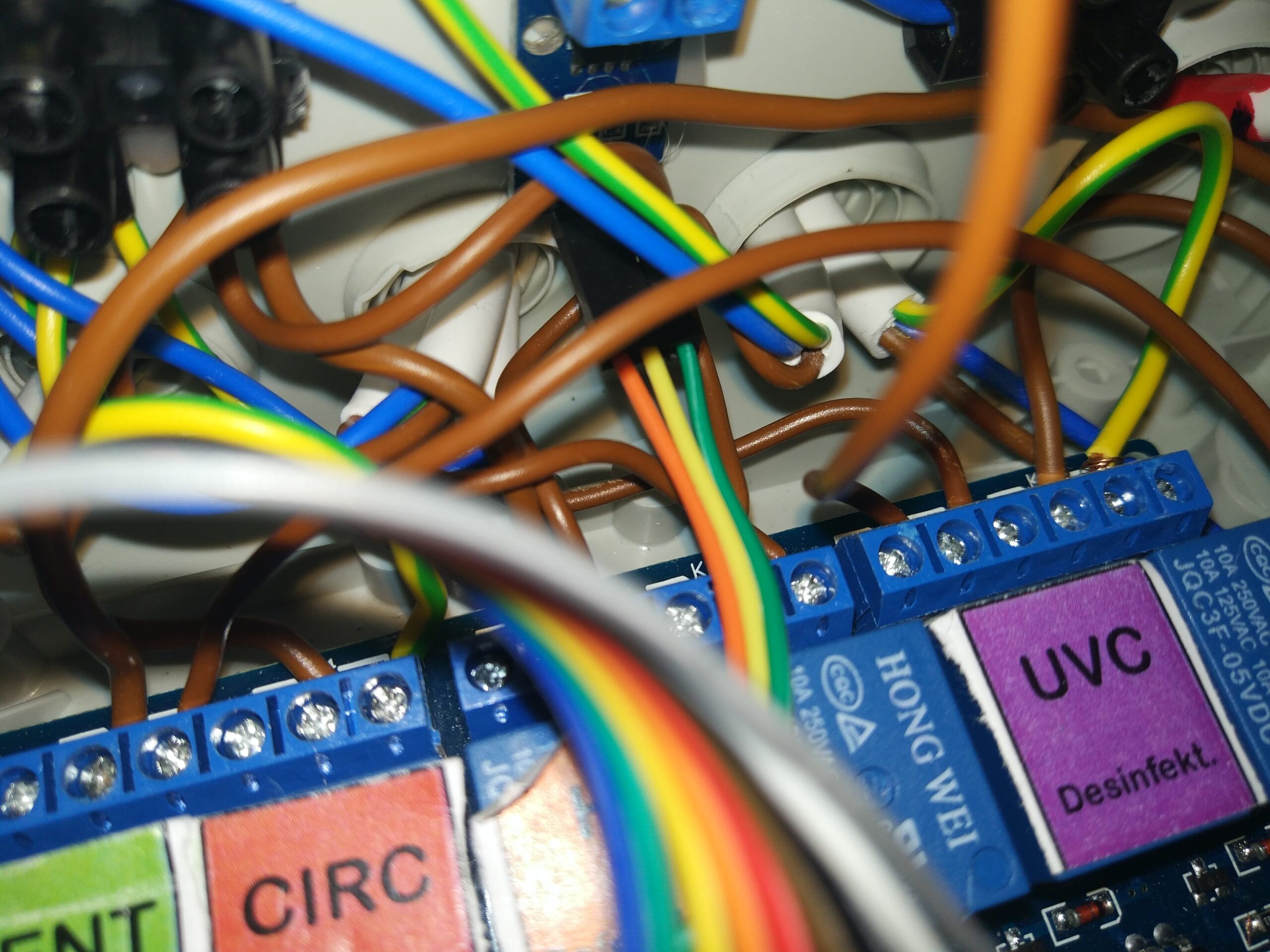

Verkabelung
Anschluss an RJ45 Kabel

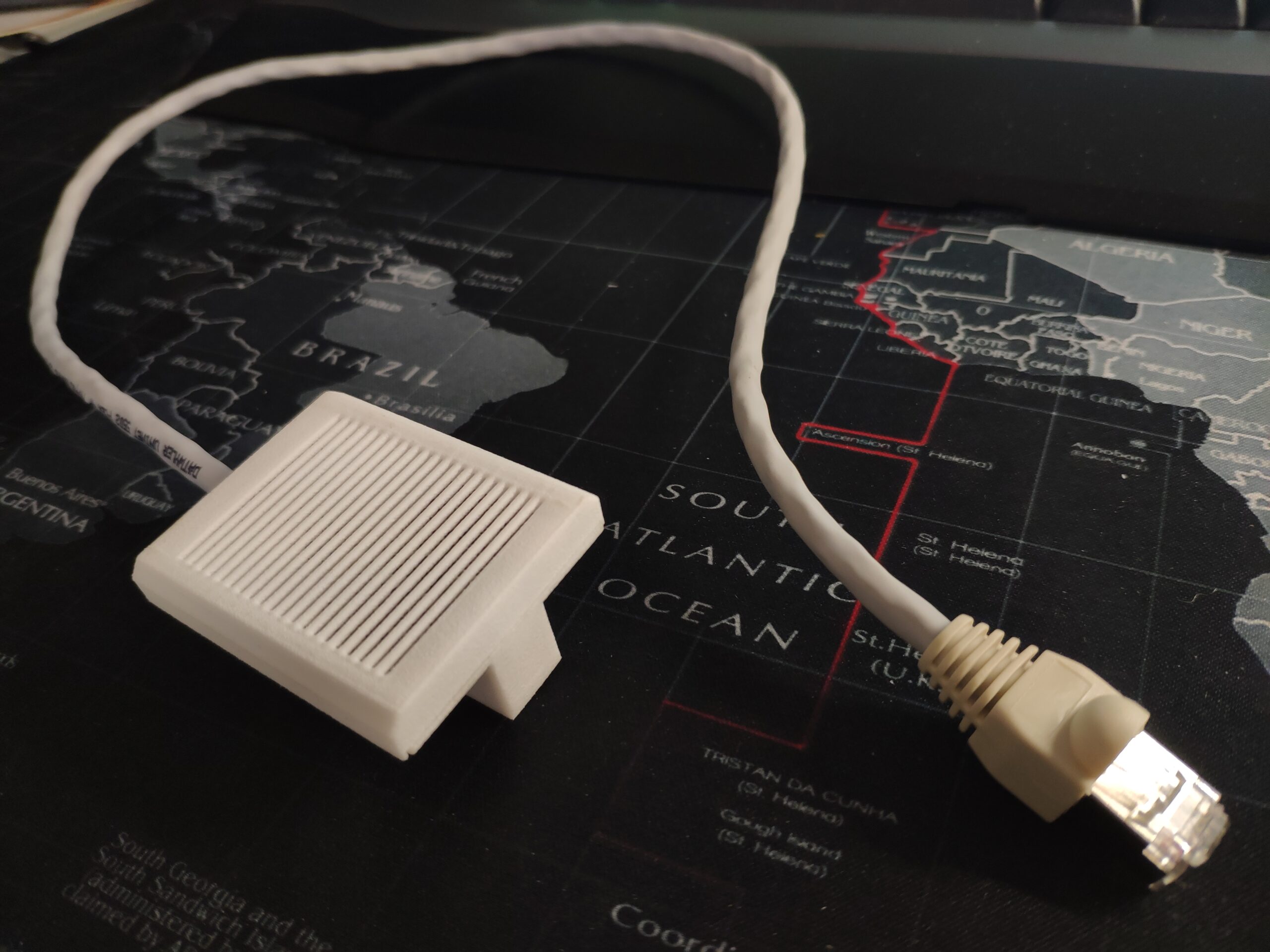

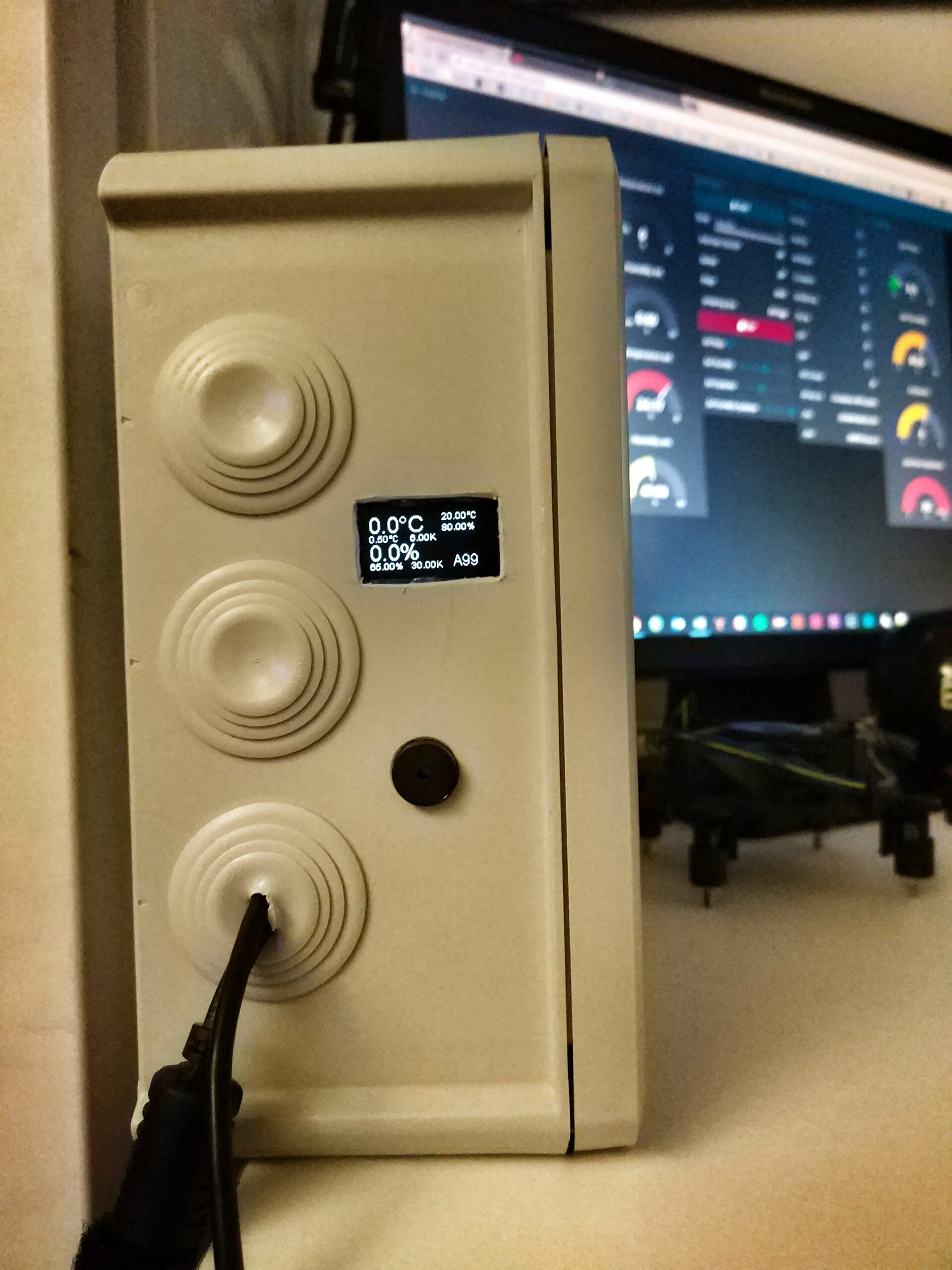

Gehäuse geschlossen
fertiger Aufbau

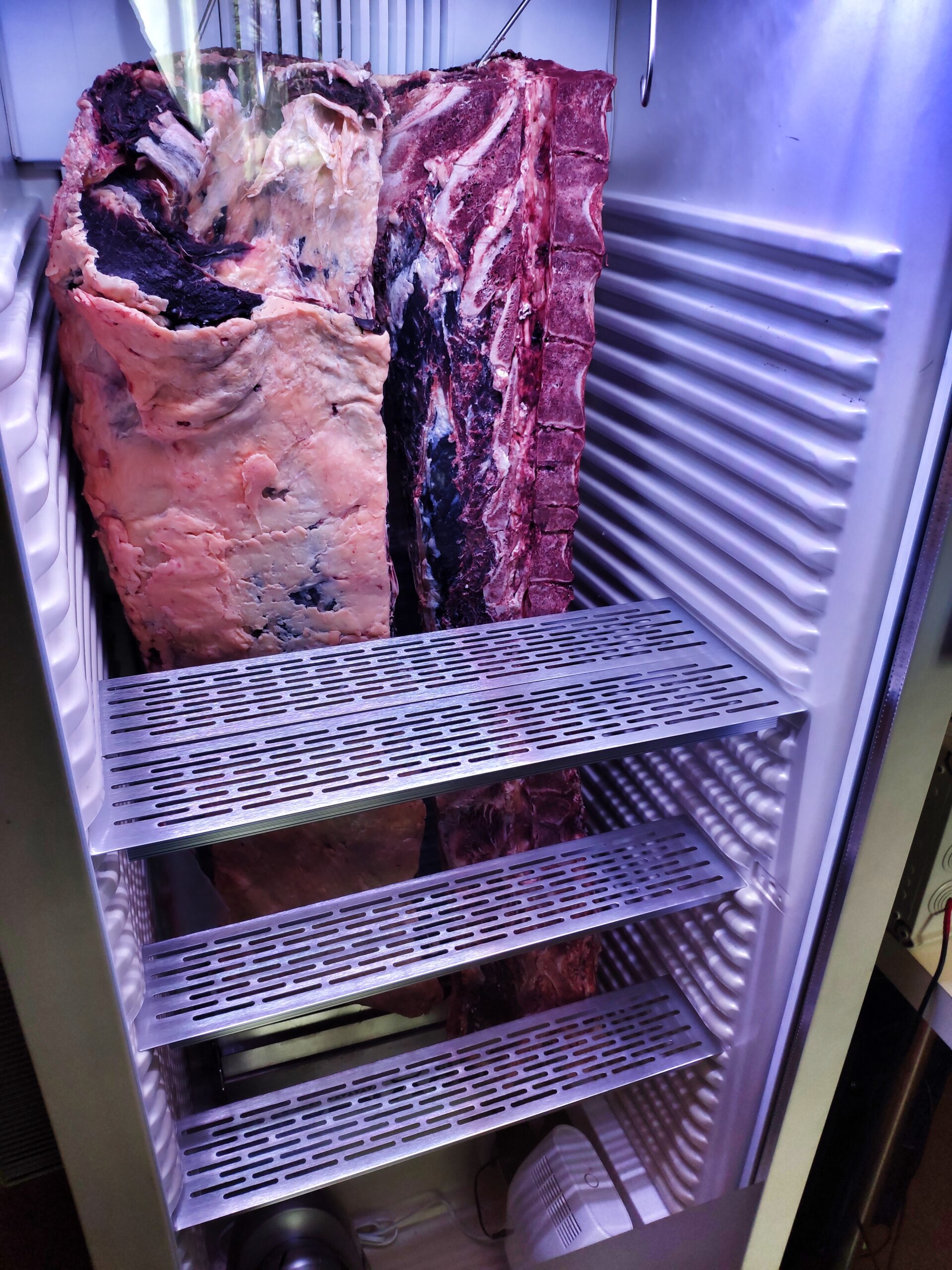

Platzierung im Schrank
Detailaufnahme im Schrank

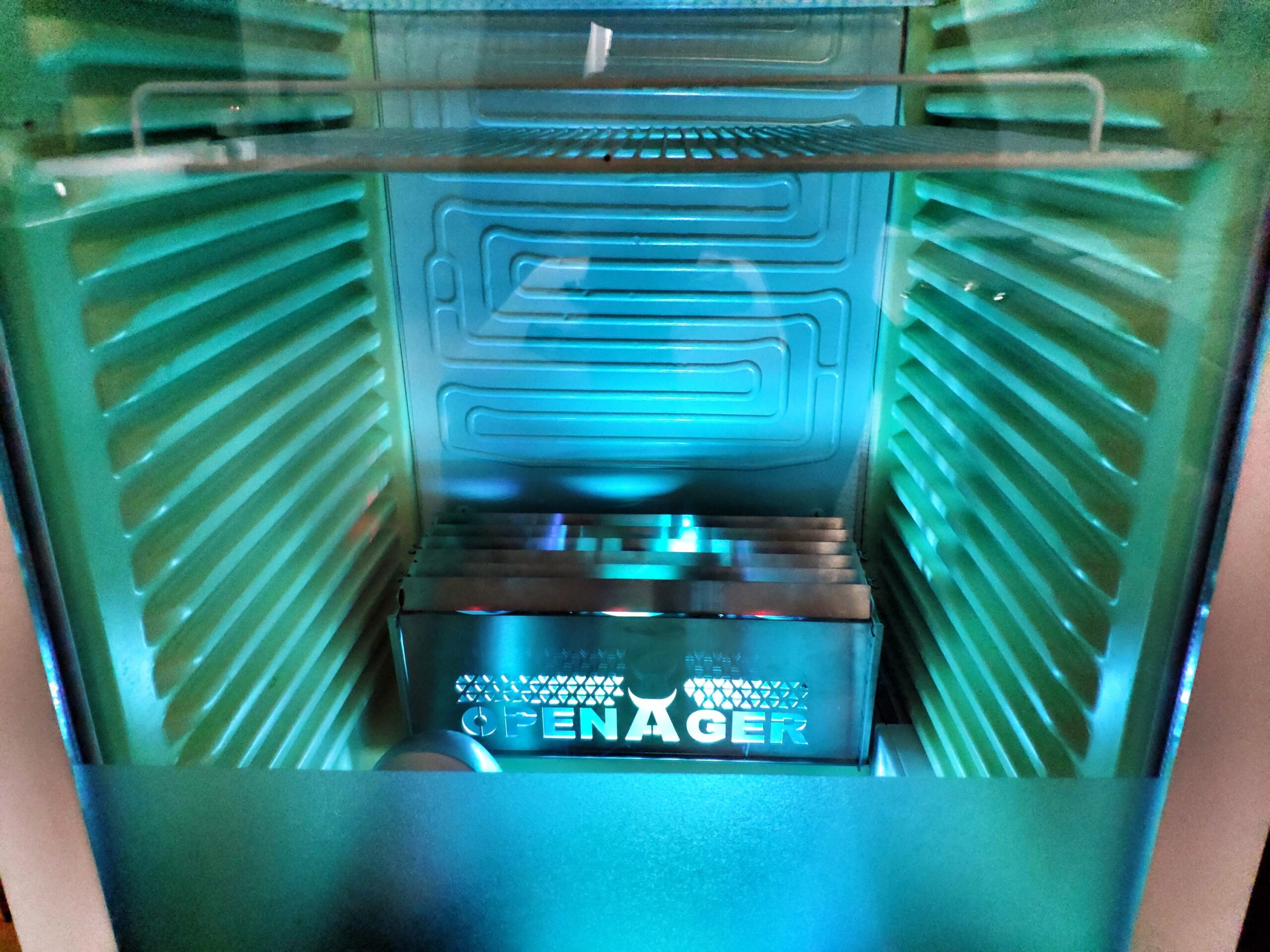

gecleanter Innenraum
Booster in Action with UV

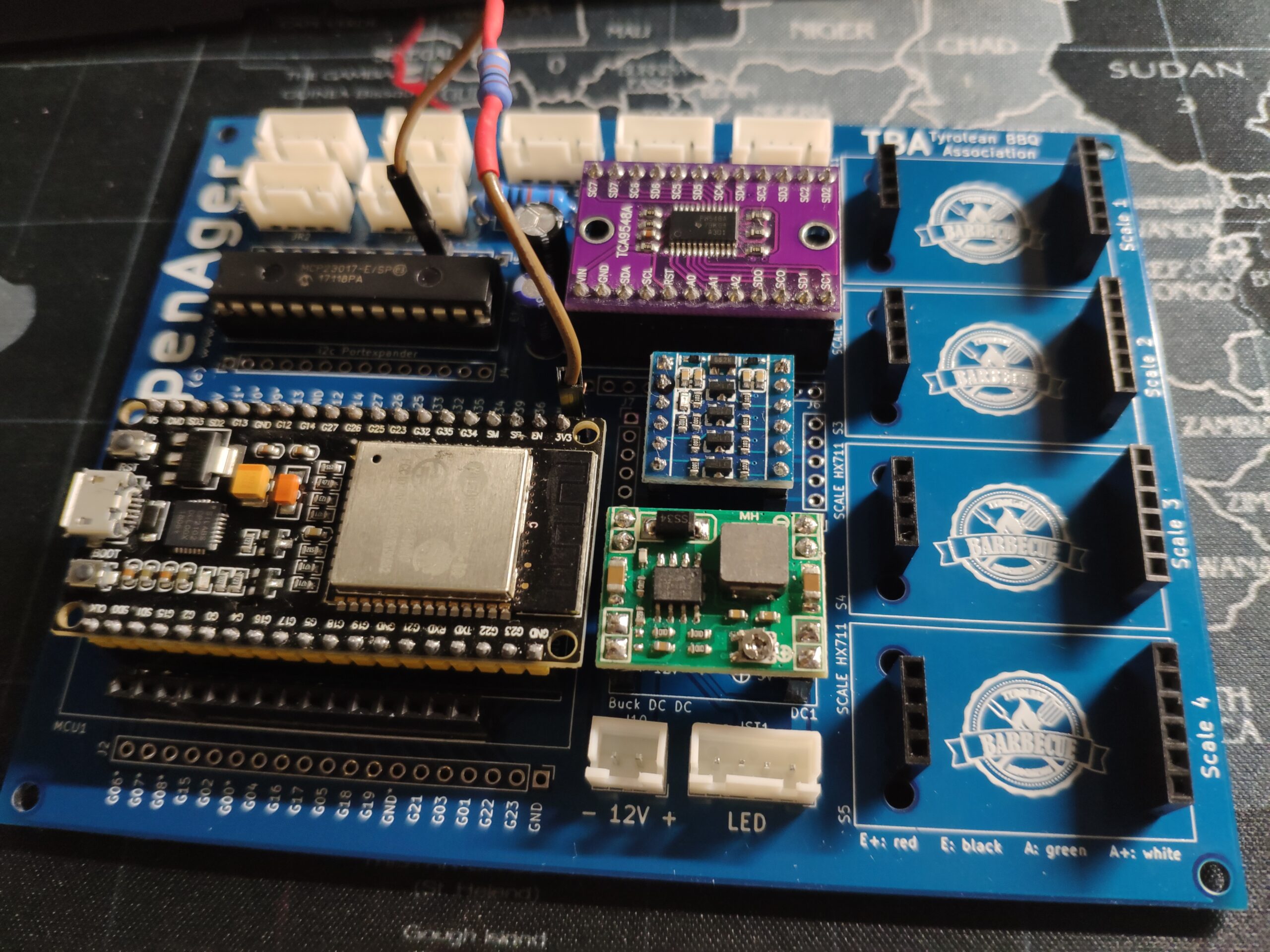

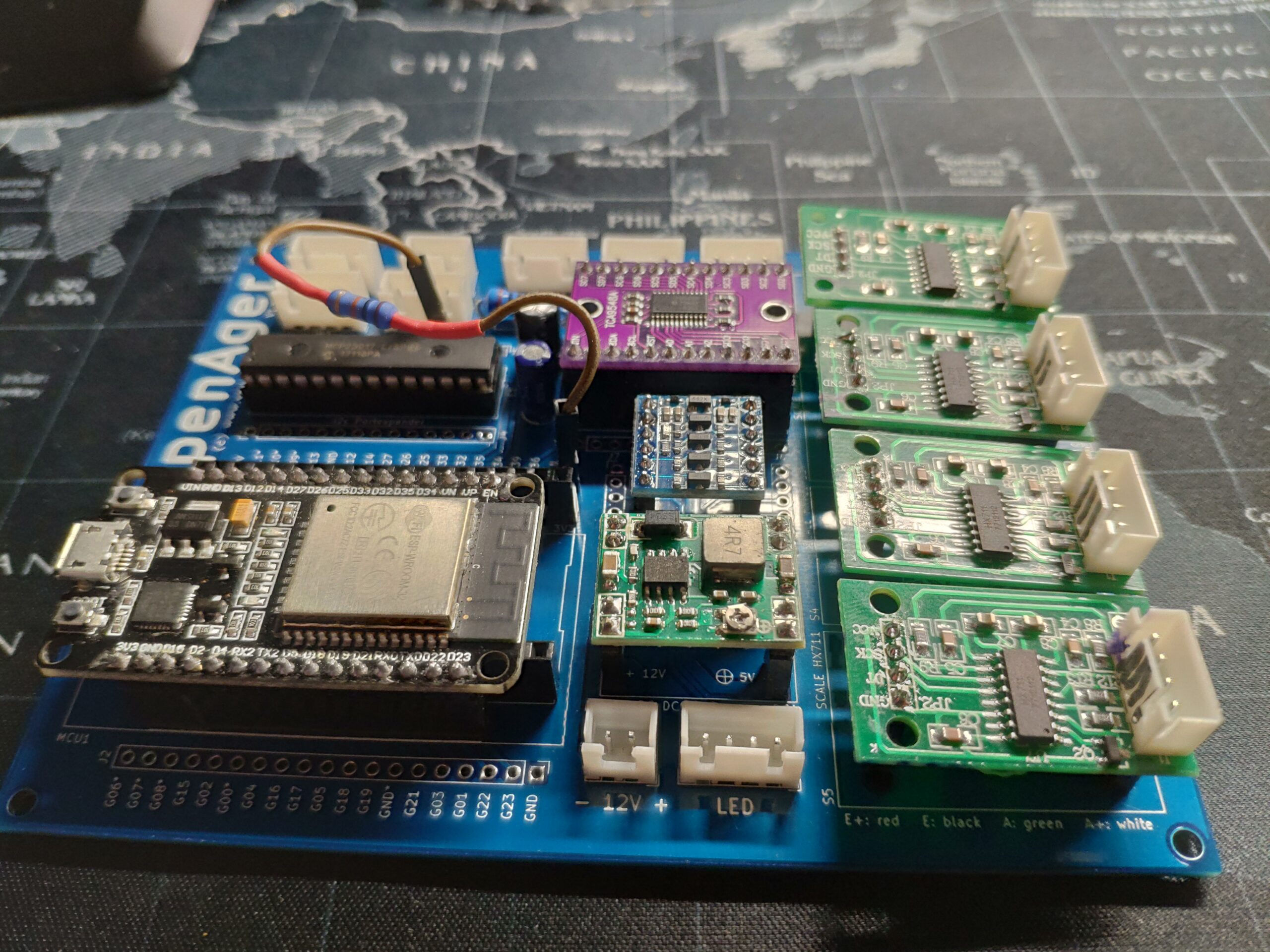

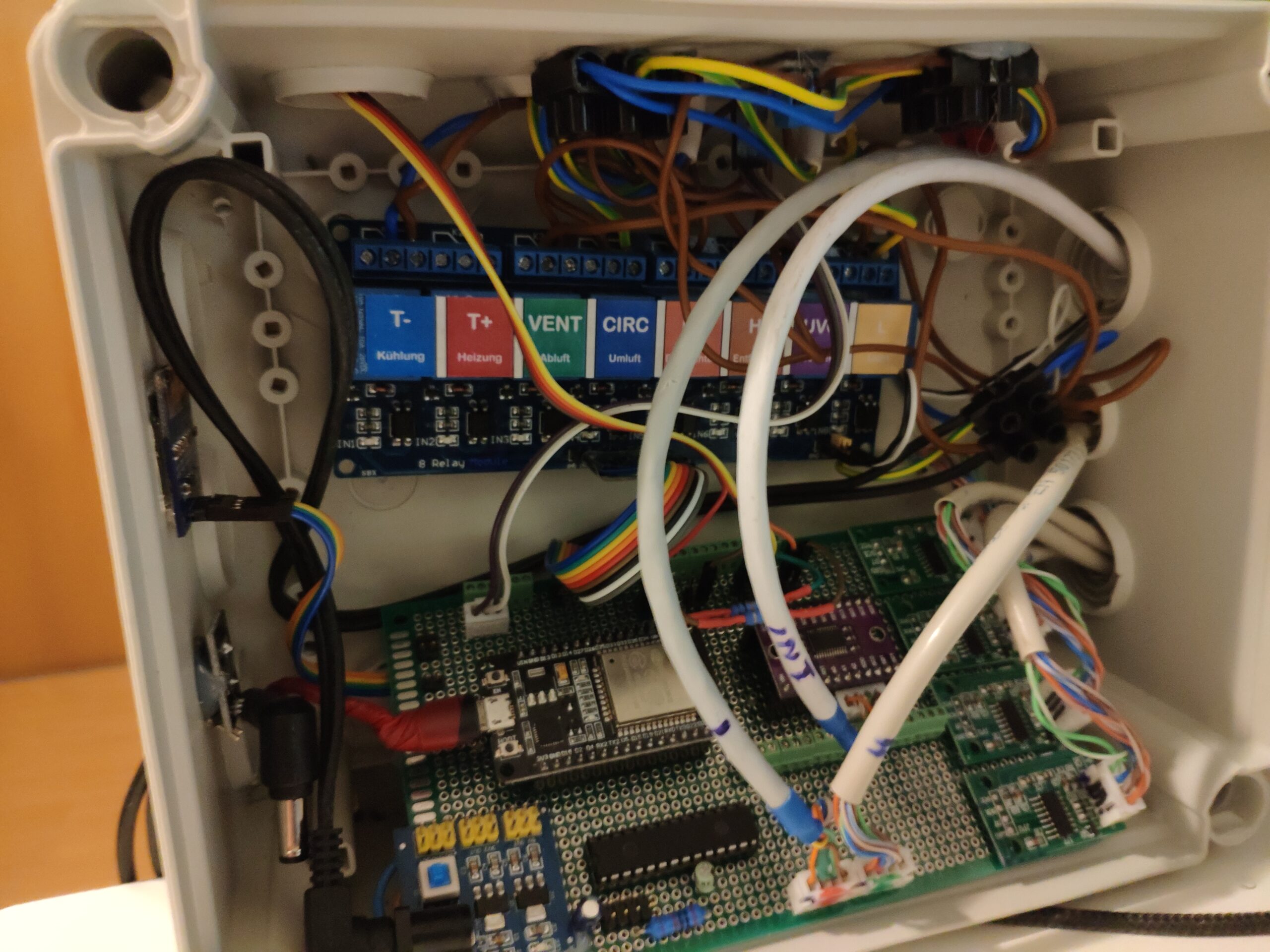

Umbau auf Platine V1.1

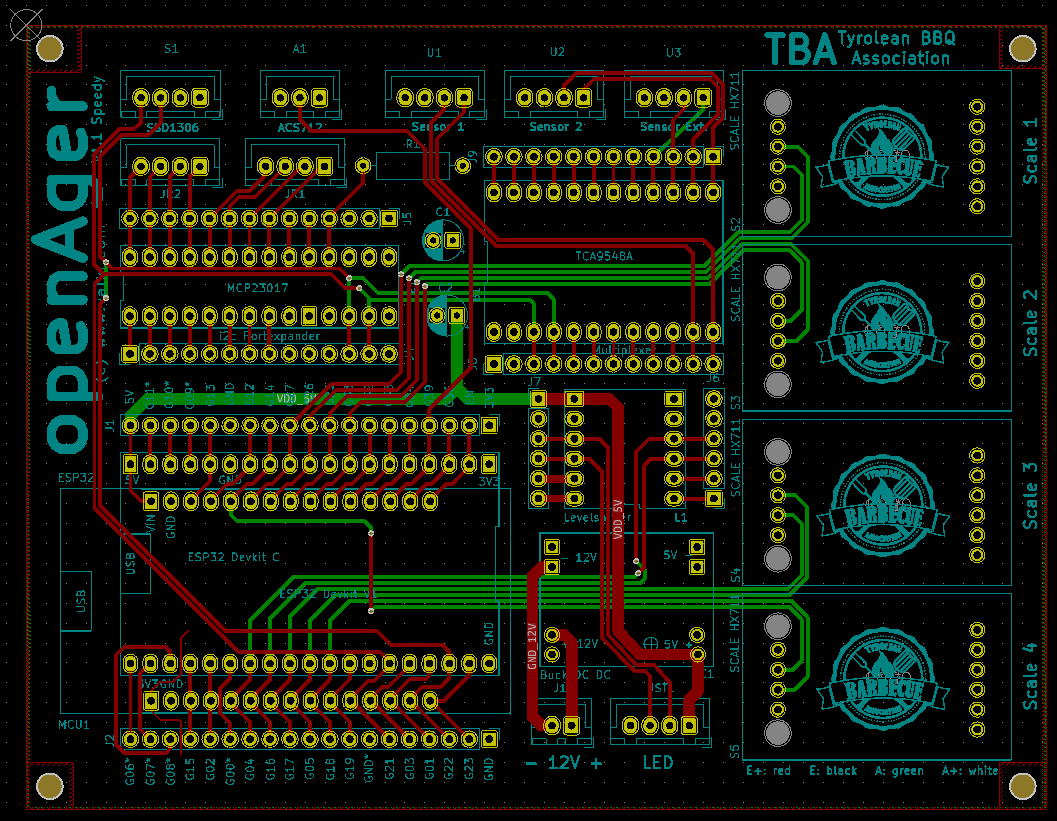

PCB gezeichnet
Lieferung ist da

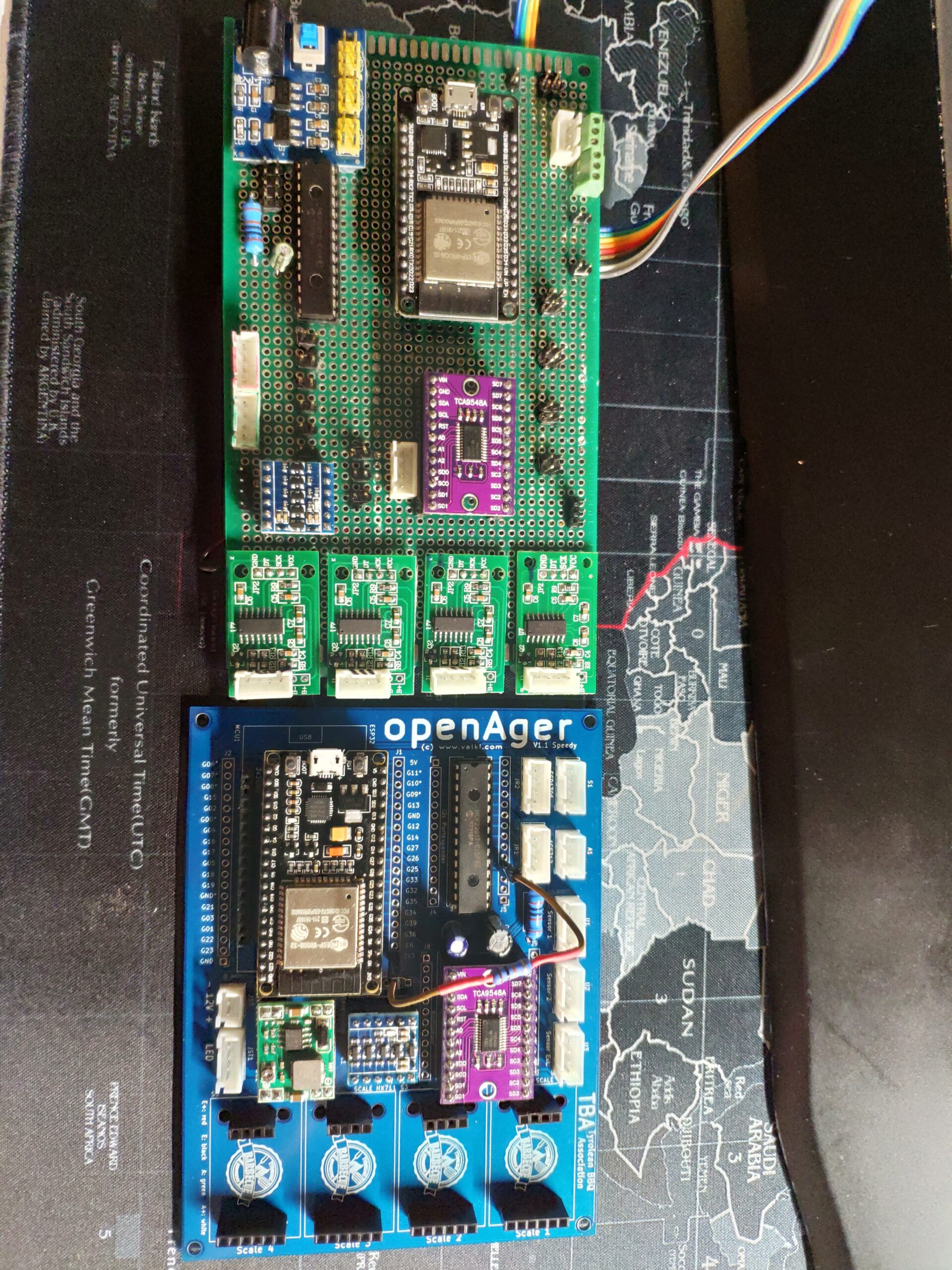

Vergleich Prototype PCB und V1.1

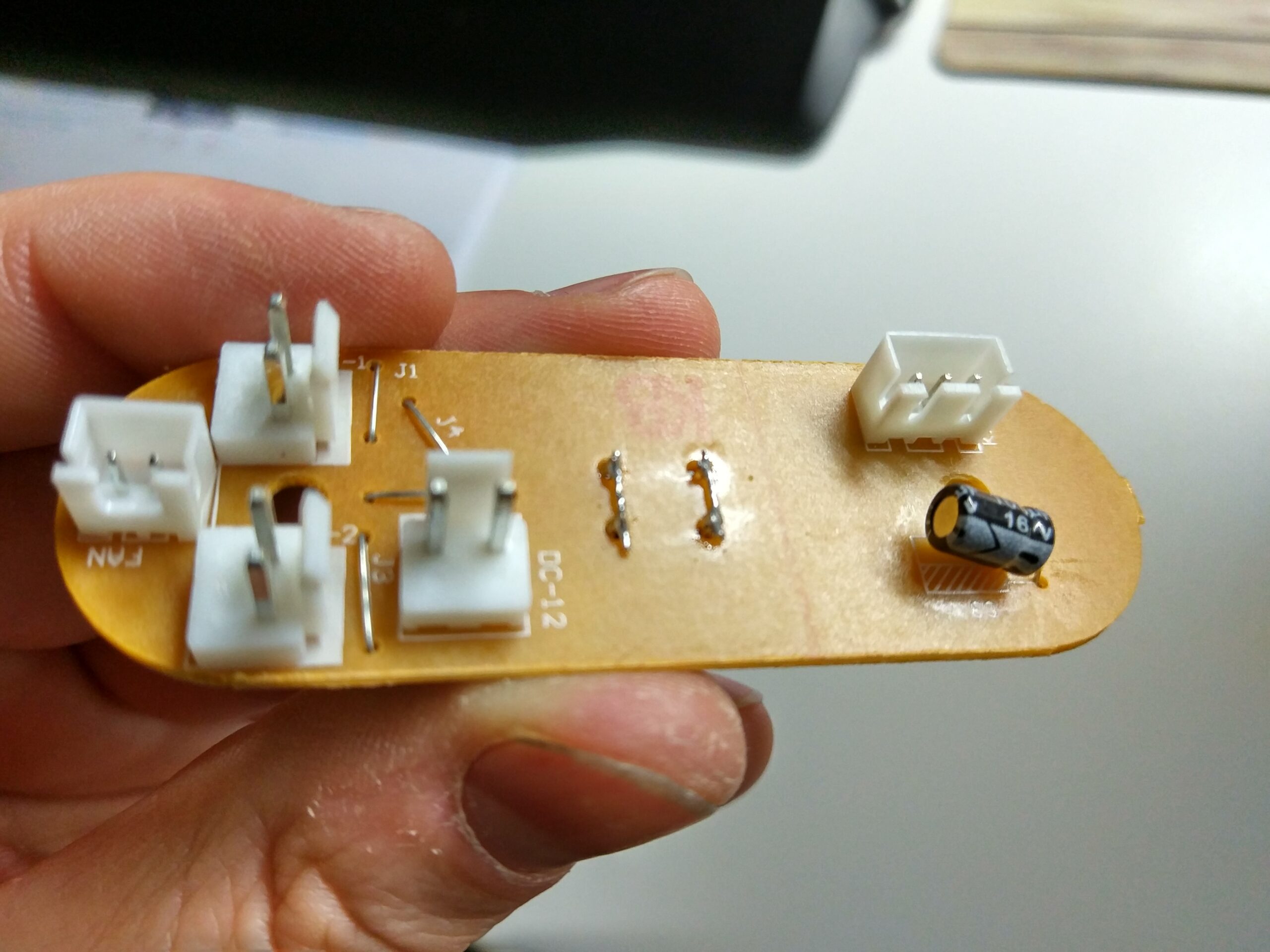

Stecker statt Terminals

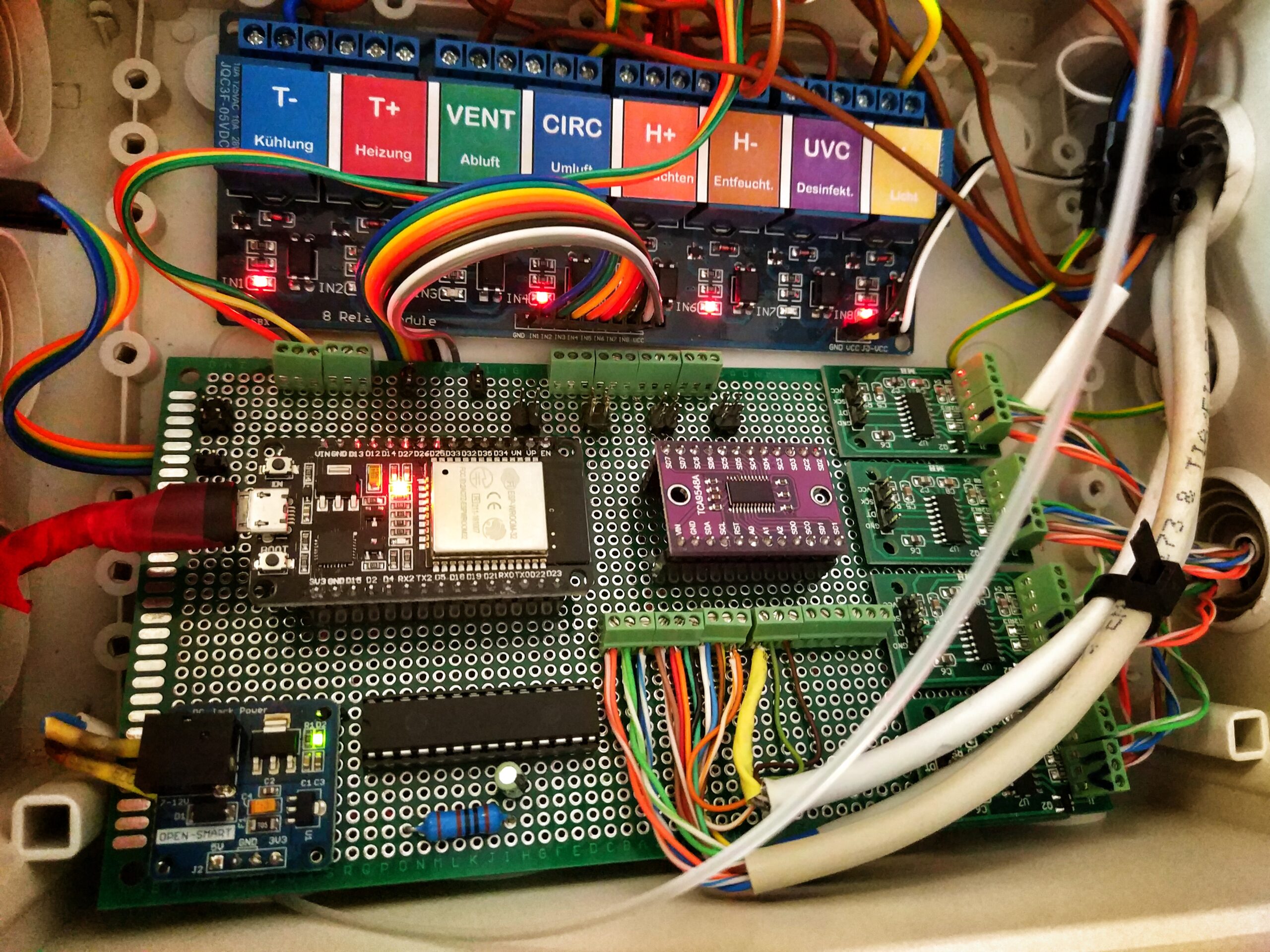

Bestückung komplett
Test mit SSD Relais

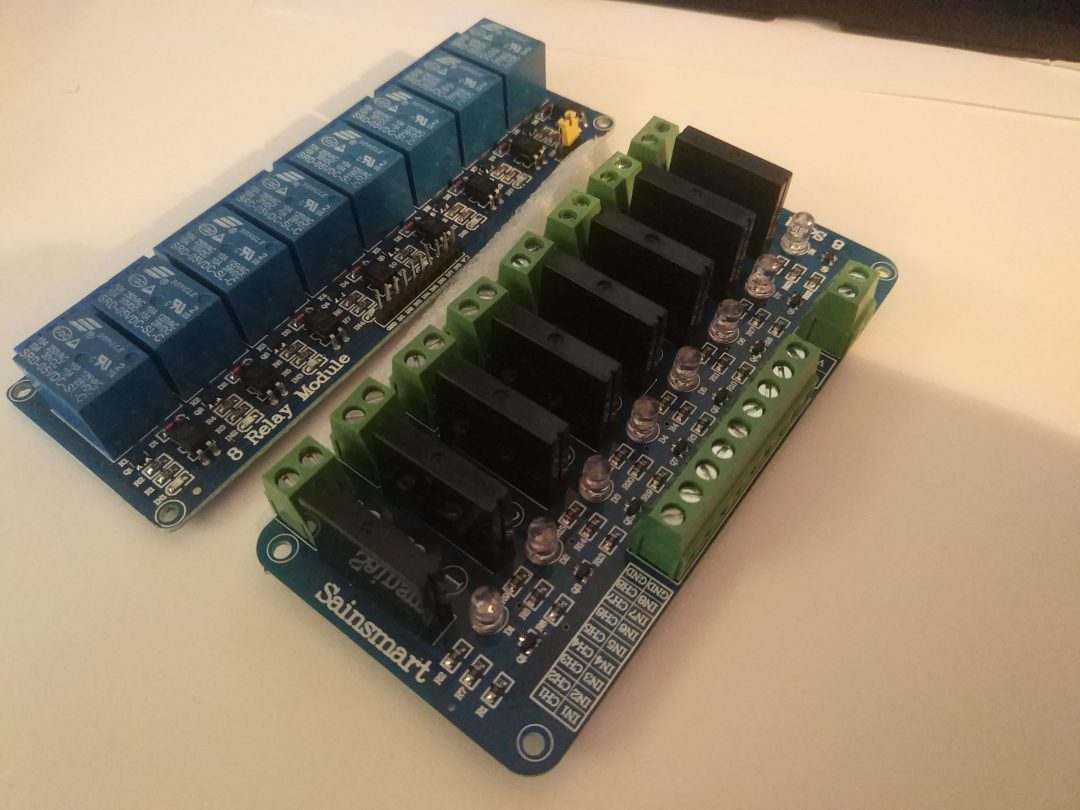

SSD Relaisboard Vergleich

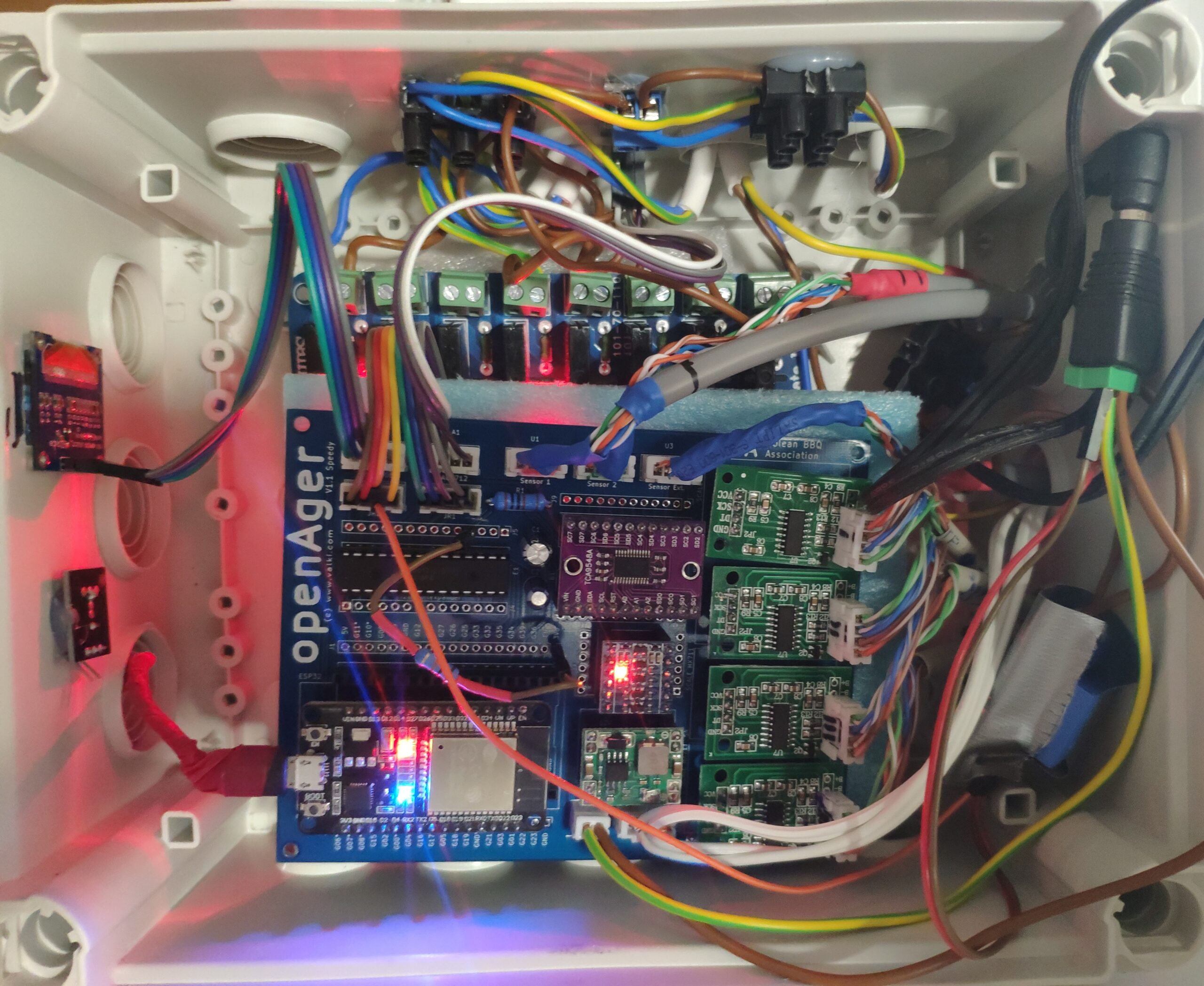

Einbau in Box

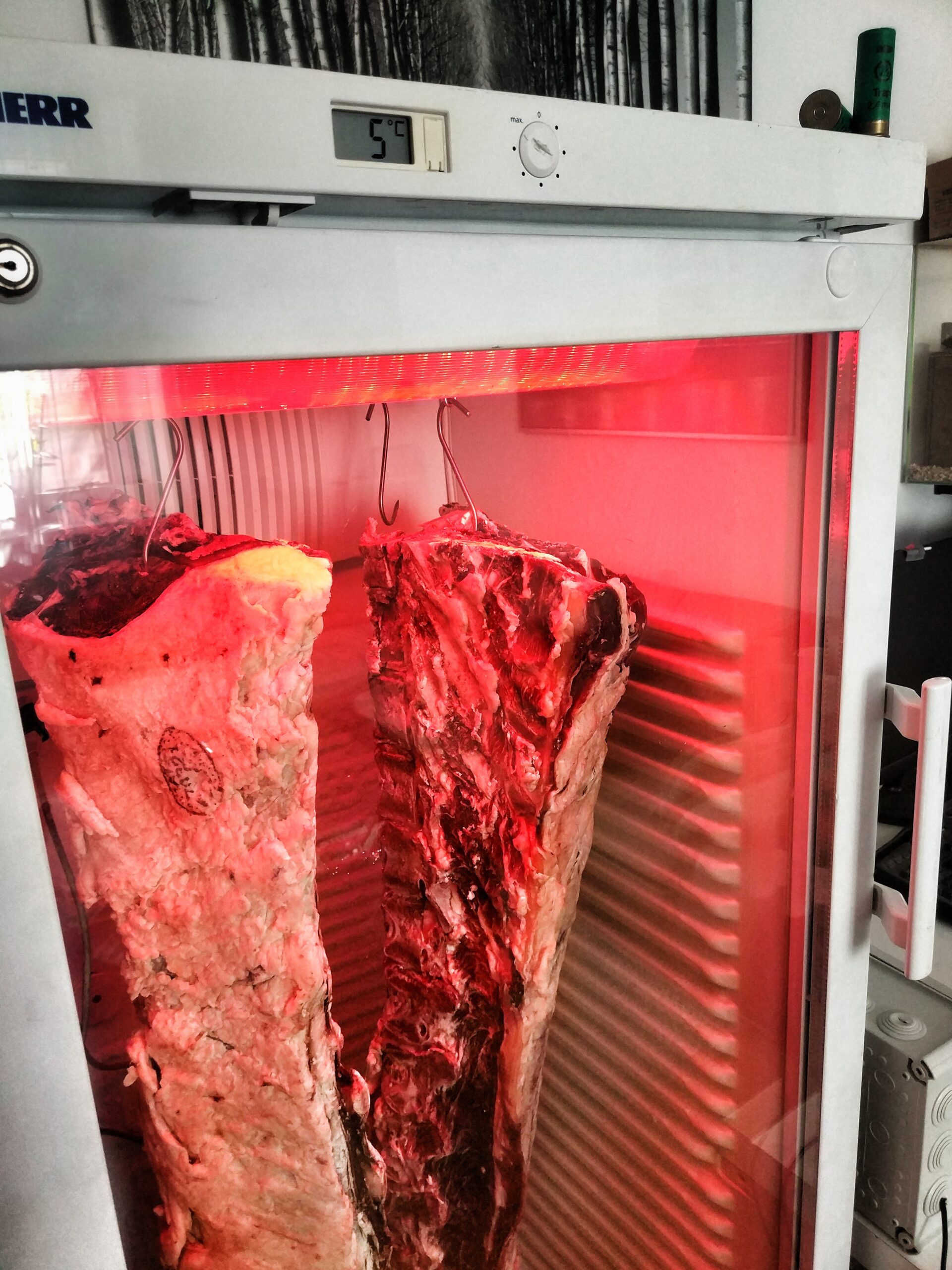

Beleuchtung rot mit Pixel
blau
weiss / „Arbeitslicht“

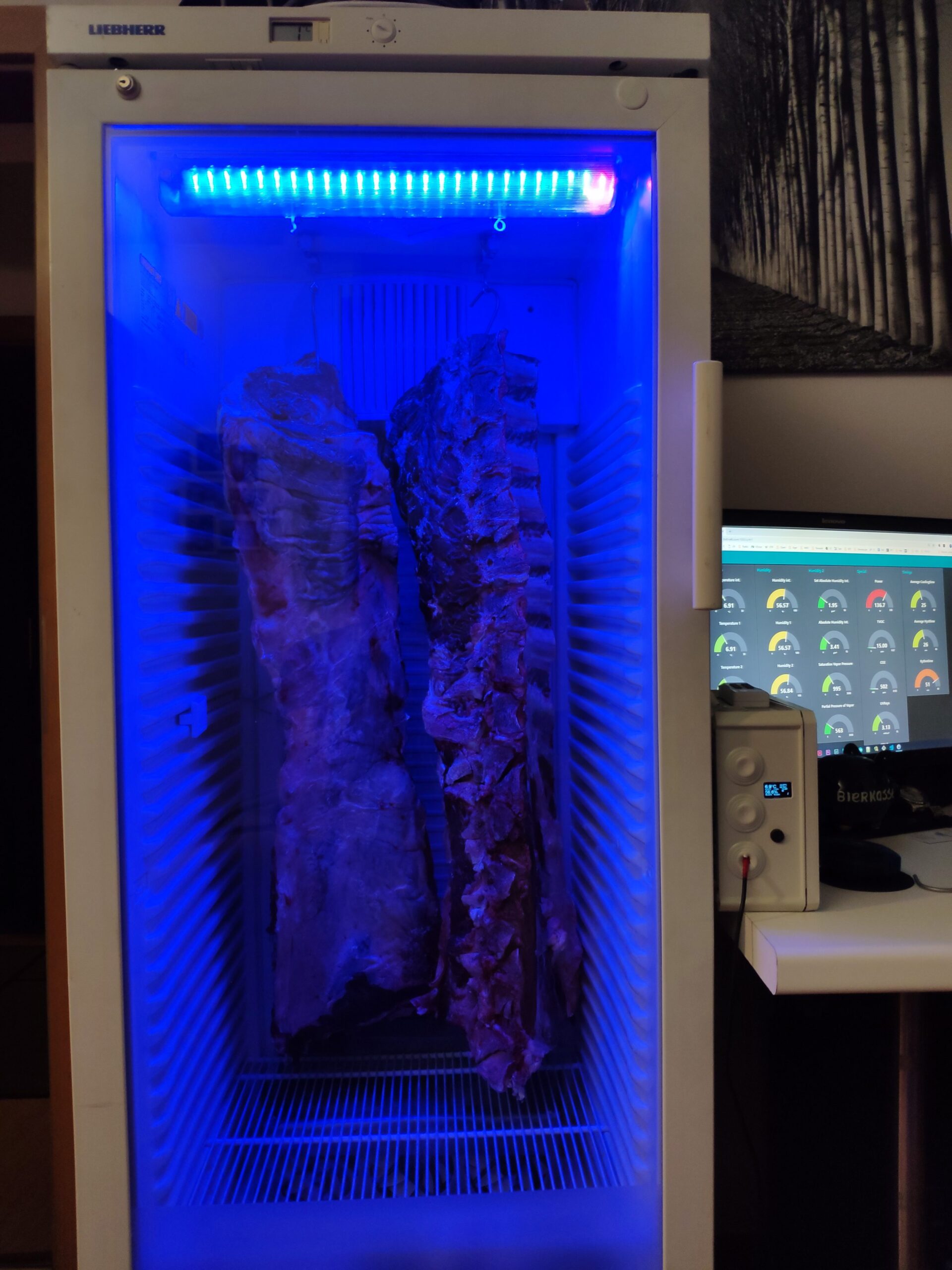

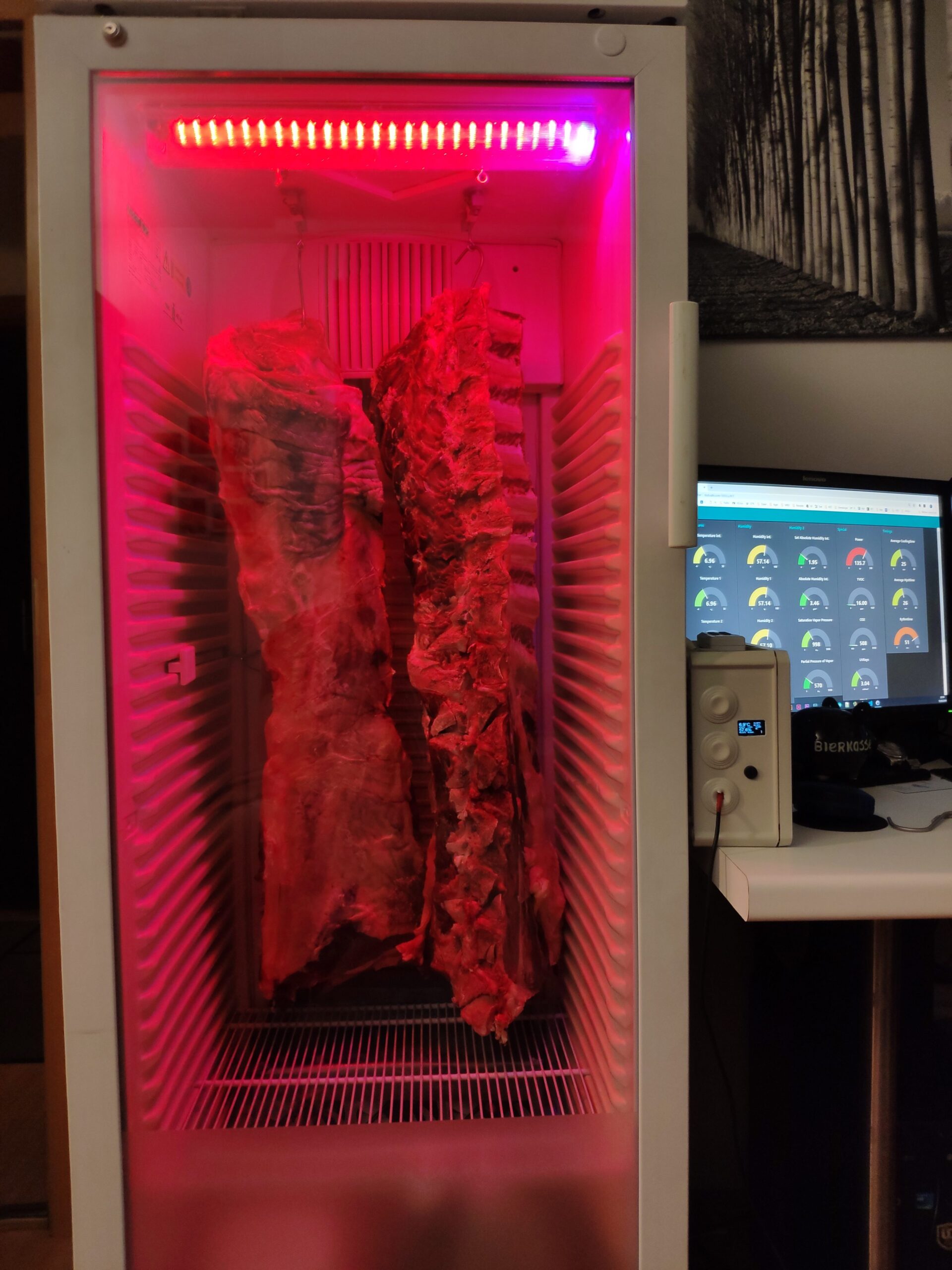

läuft…
Praktische Einschübe

Erster Fleischdurchlauf

Diese Kuh ist tot…

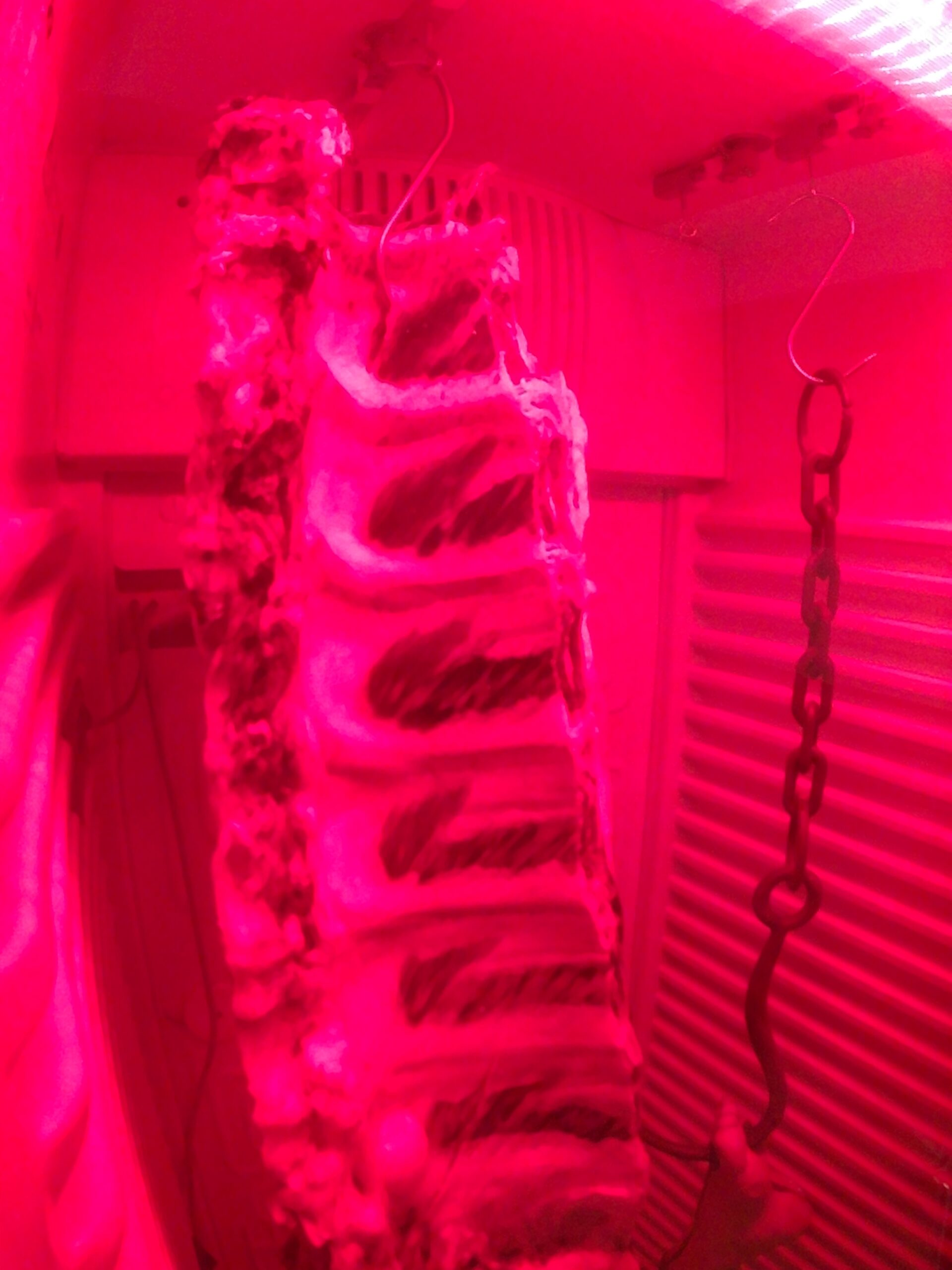

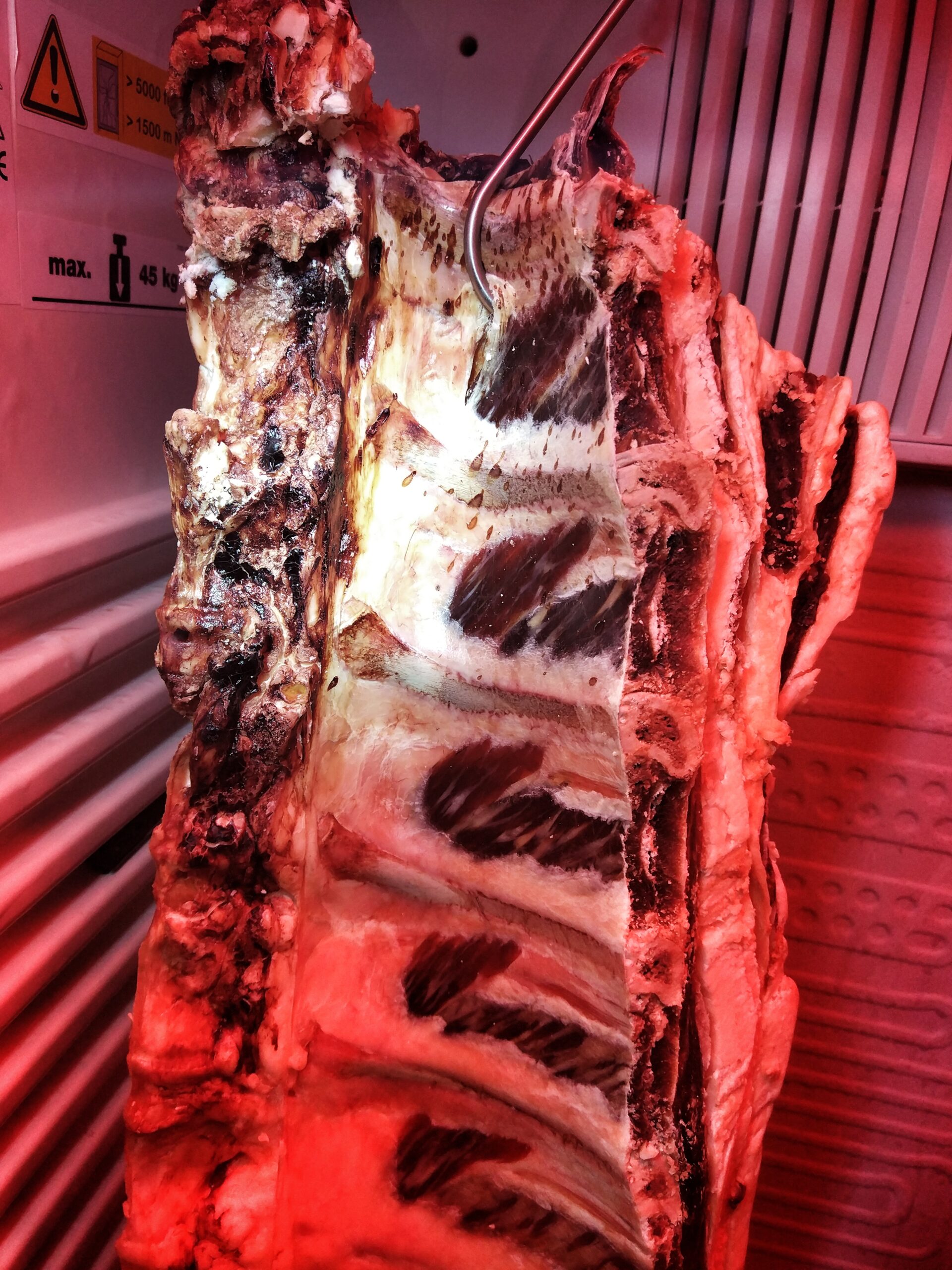

Hängt gut
LED Beleuchtung macht Appetit
nach ein paar Wochen
kurz vor Ende
Erntezeit
Wirbelsäule Schneiden ist Arbeit!
Super Fleisch
kein Carpaccio
der Lohn der Arbeit
auf den Grill
mit Garnelen und Seegras
der Koch: Bruno!
man kanns essen…
der Rest: ein Kuh-Bausatz

Die Whisky – Mumie

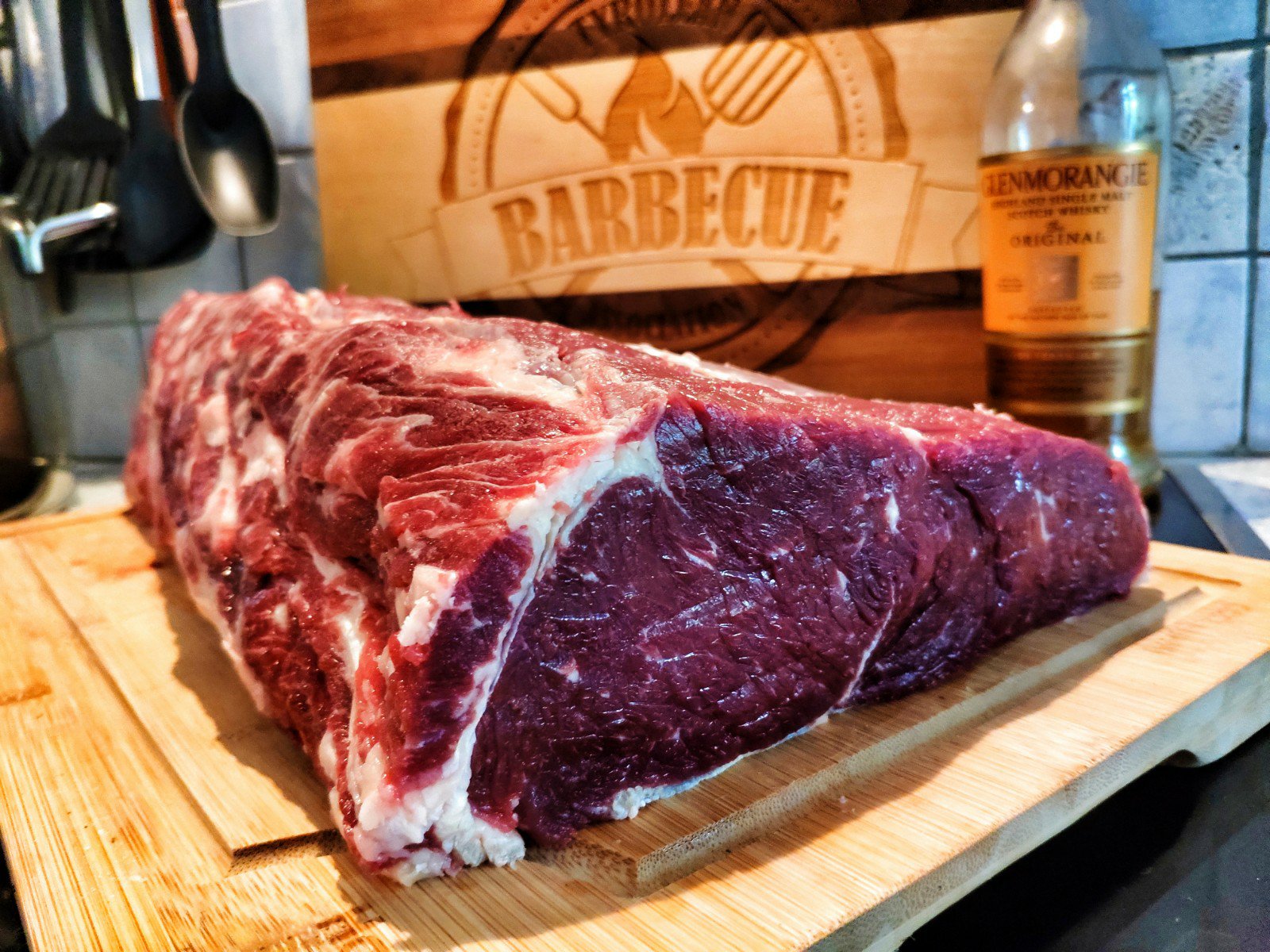

Roastbeef ohne Knochen

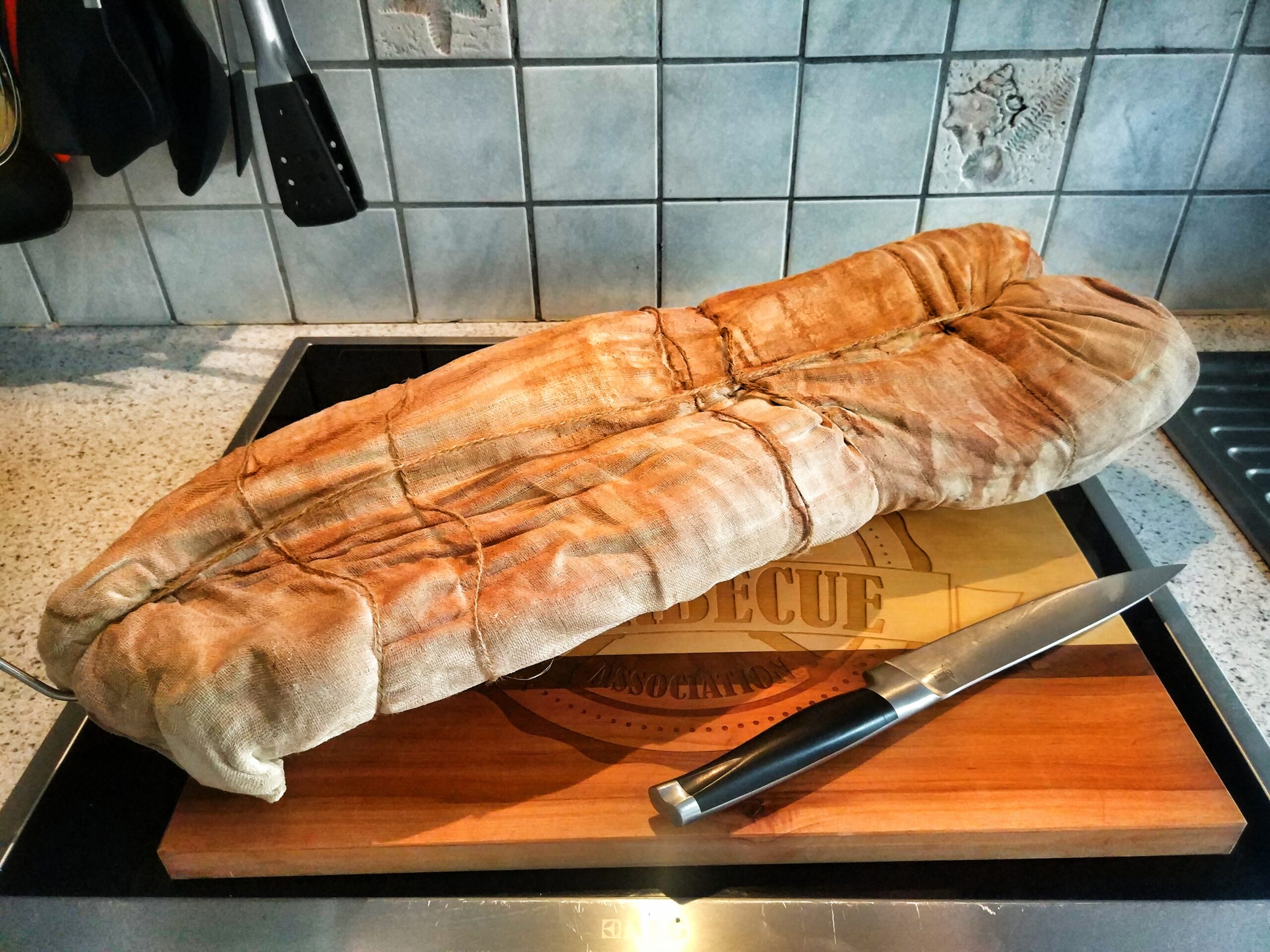

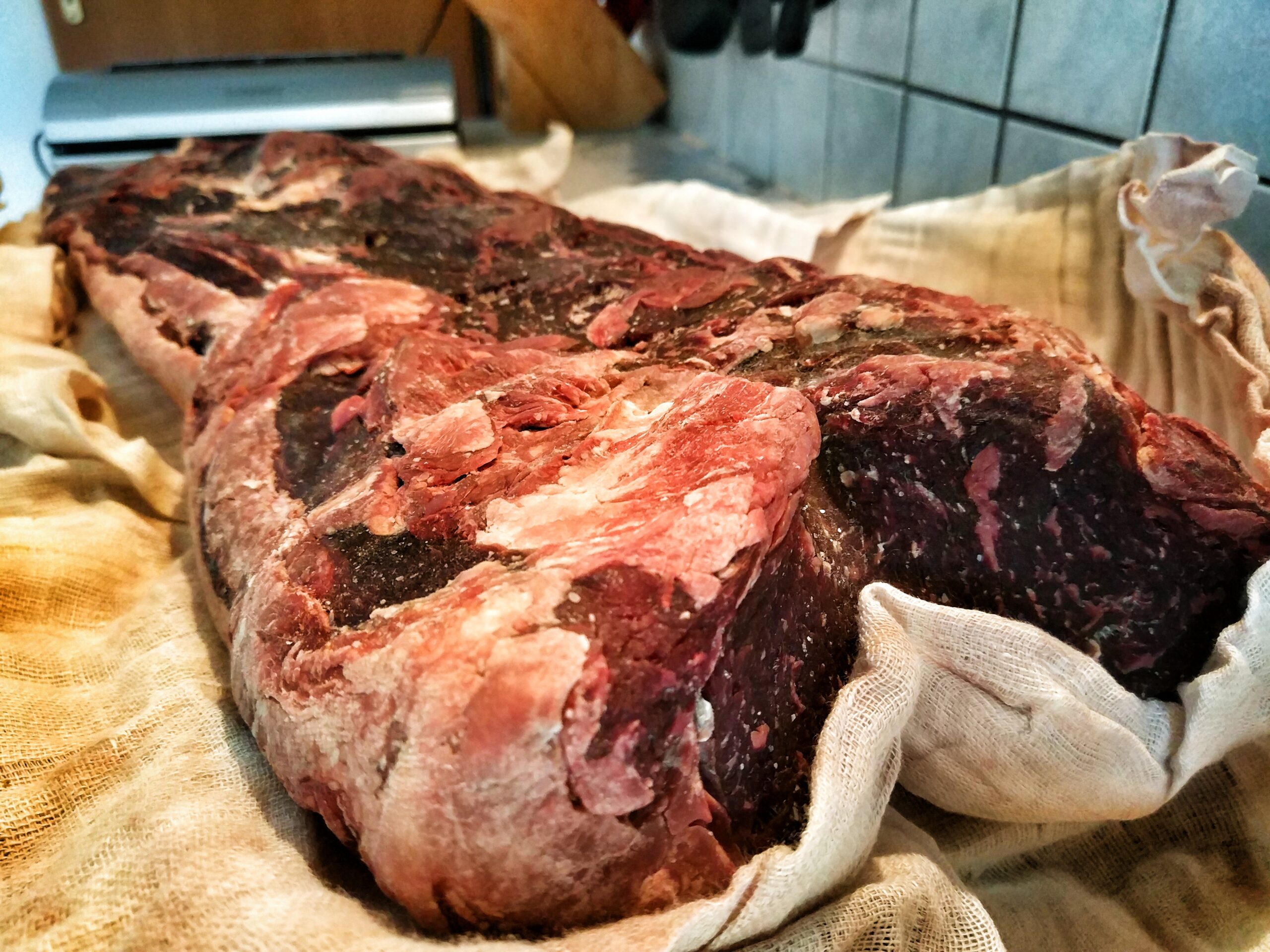

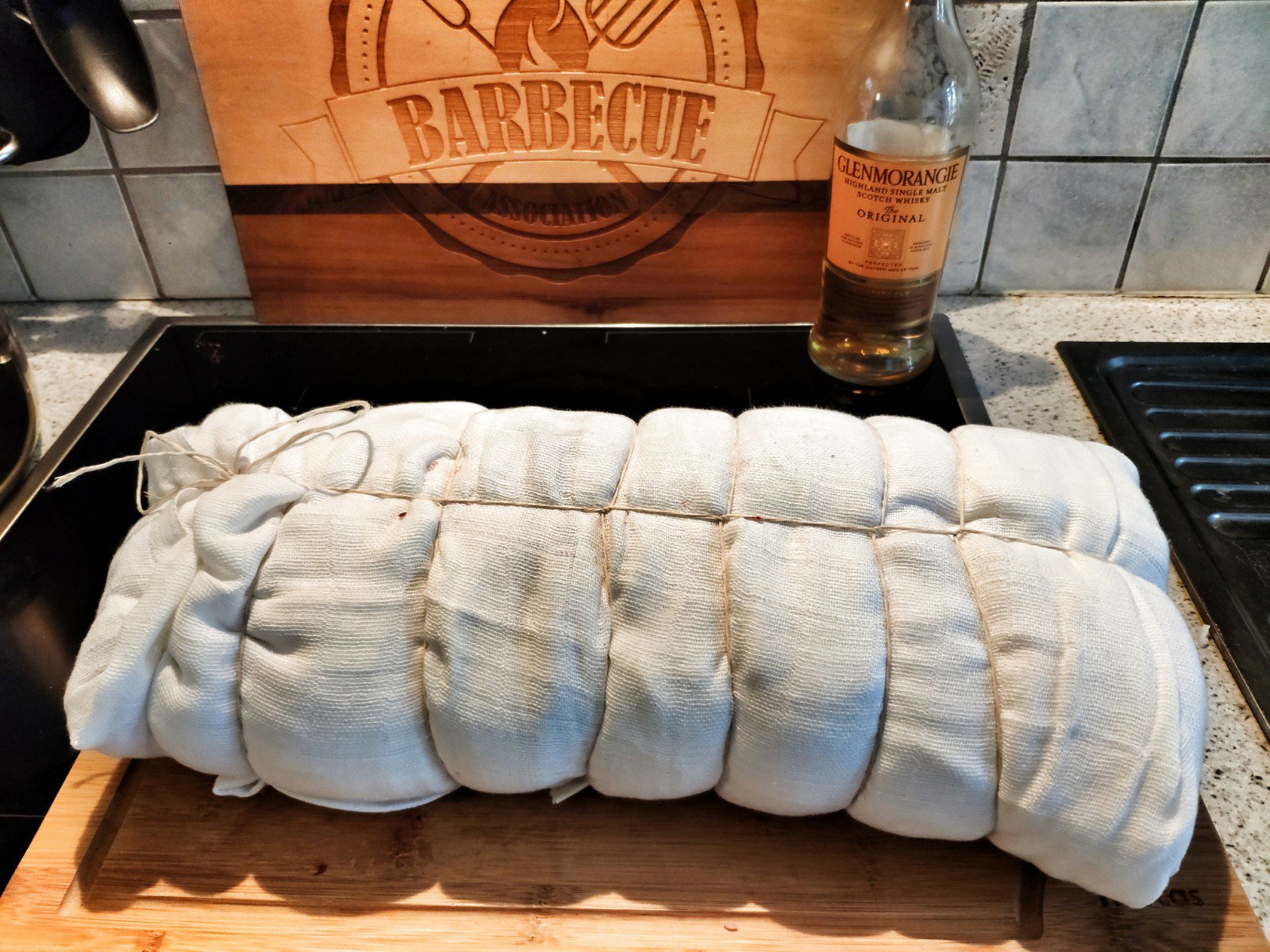

in Baumwolle einpacken

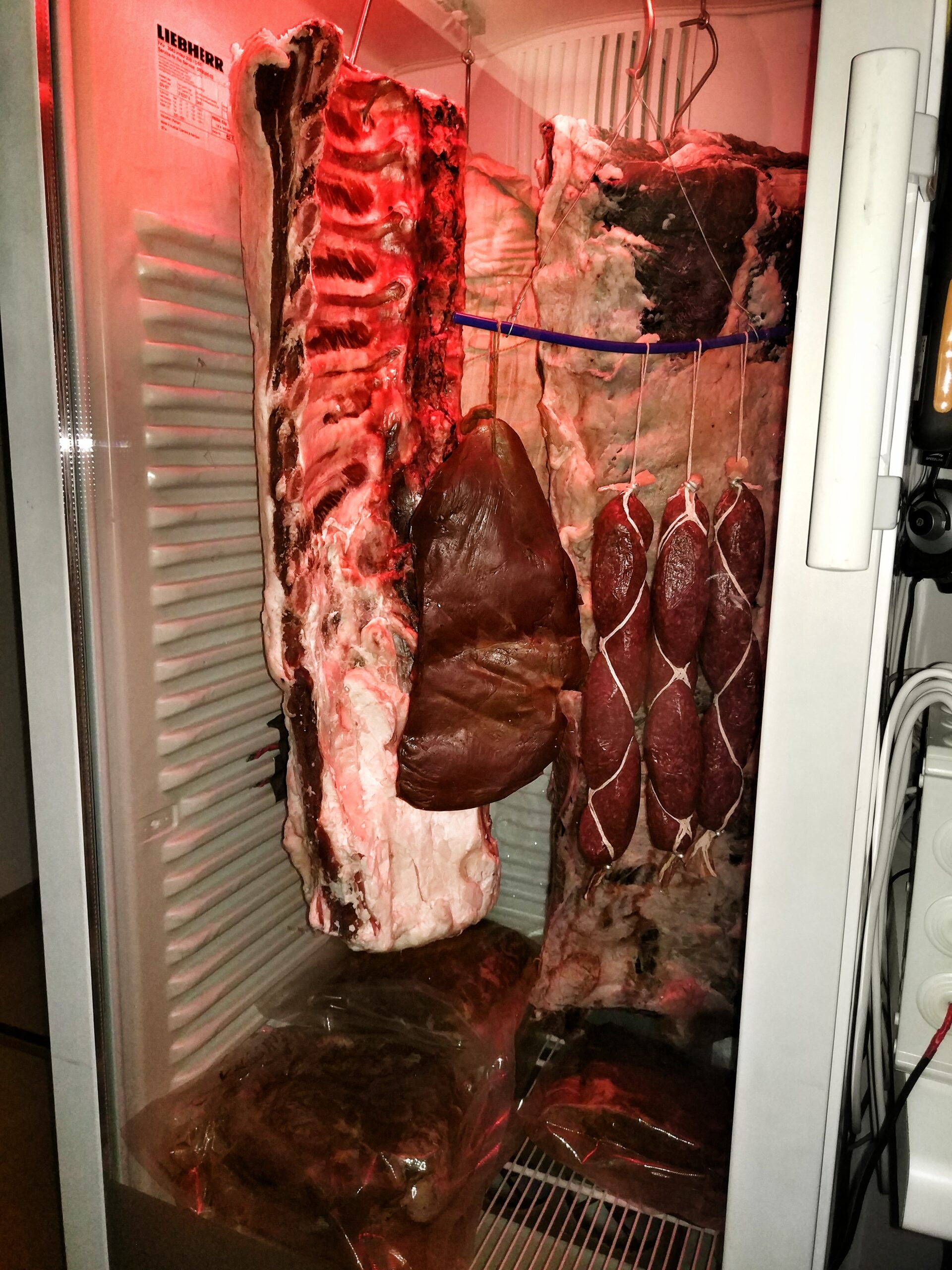

hinten links… da hängt er
nach 8 Wochen
aufschnüren
die Mumie!
interessante Textur
super Geruch
auspacken
bereit für den Anschnitt
los gehts
Wahnsinns Konsistenz
lecker Stückchen
ab in die Oberhitze
burtzeln…
Mahlzeit!

Nikolaus, das schottische Hochland

DryAging mit Brunopowered by Tyrolean BBQ Association – das ist sein schottisches Hochlandrind Nikolaus: geboren 6.12.2014, verstorben am 8.3.2019 mit 270 kg. Bruno ist Verfechter der „Nose-to-Tail“ Bewegung und hat ganze 230kg davon verwertet! Der Rücken hängte 7 Wochen im Schrank bis sein eigener fertig ist!

Nikolaus…
Start

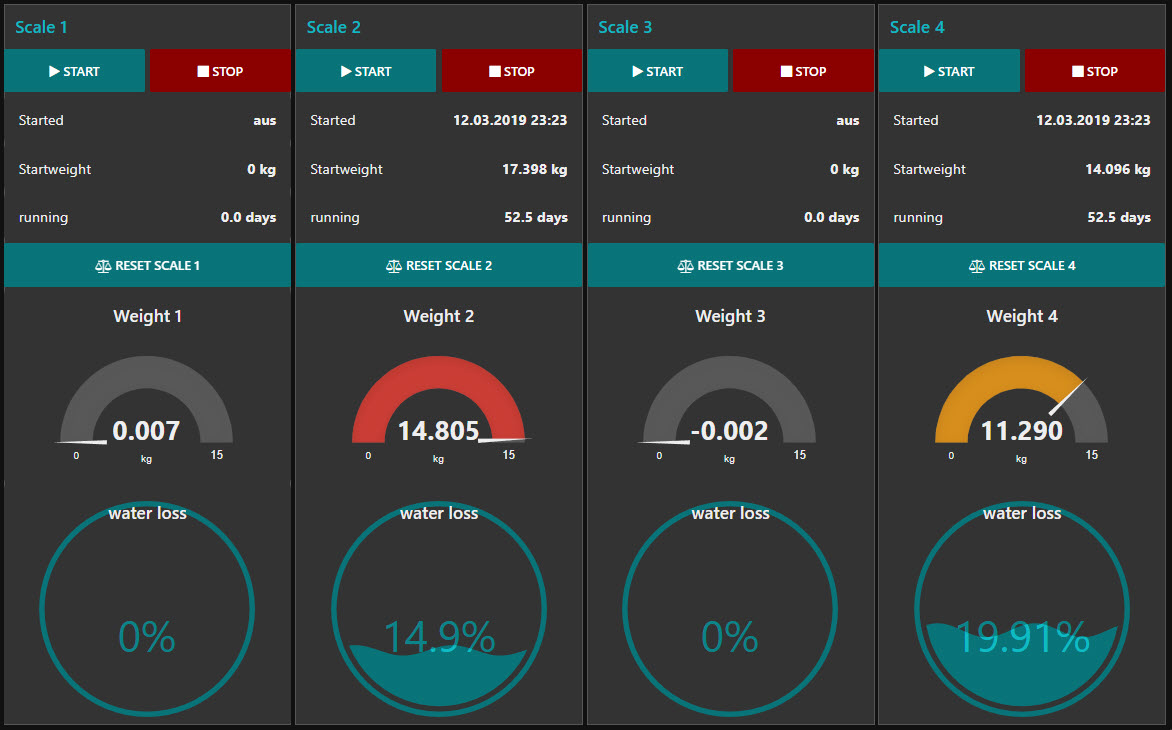

es reift… (Animation, klick!)
am 4.5.2019
Ready to Rock!
7 Wochen gereift
Desinfektion per Booster nach getaner Arbeit
die feierliche Bestattung
Der Koch: Bruno!

Projekt: Altersheim

eine 12jährige Omakuh
in Baumwolle einschlagen
eine Mumie schnüren (beidseitig)
und mit Whisky tränken (Whisky Aging)
Rindsfett auf 45 Grad erhitzen
eine wachsartige Konsistenz
rauf auf die Kuh…
gut einschmieren
fertig ist das Fat Aging
Ash Aging: in Hartholzasche begraben
die fertige Wohnzimmerdeko

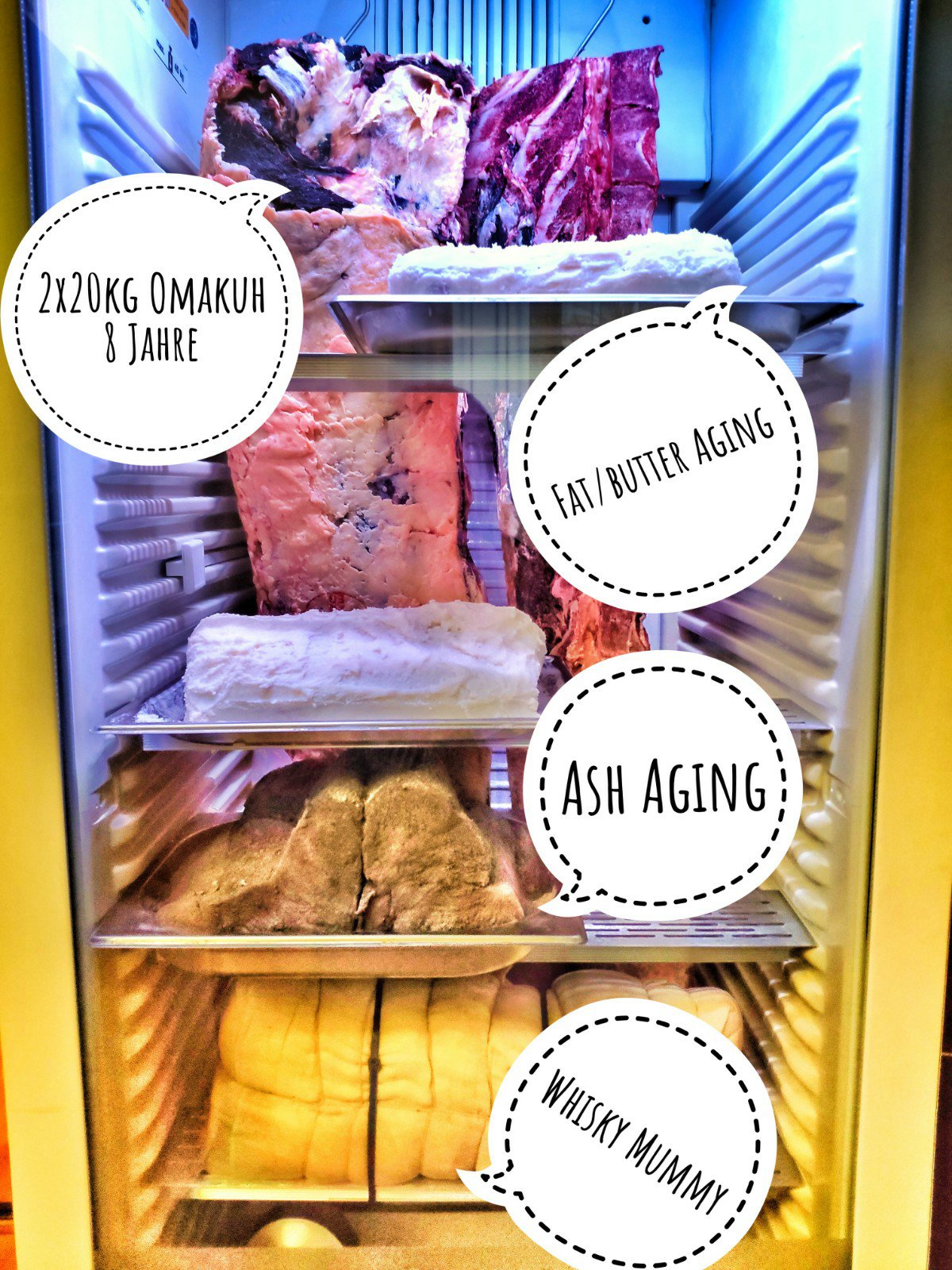

Projekt Altersheim…
